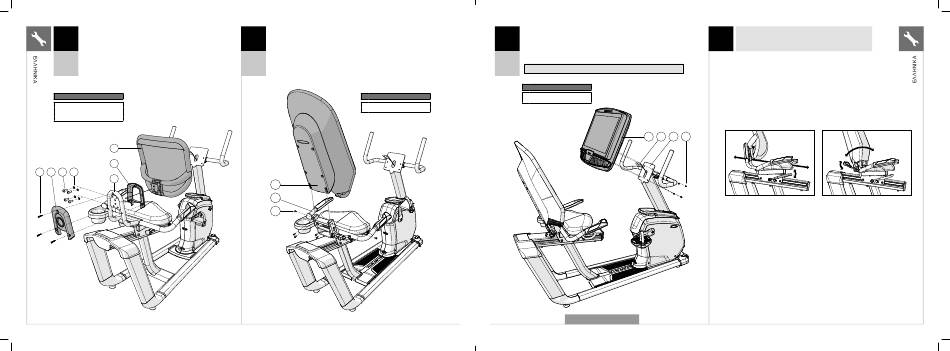

ΣΗΜΕΙΩΣΗ: Το βήμα αυτό είναι μόνο για τα μοντέλα R30.
5
A Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 5.
Τοποθετήστε το ΕΣΩΤΕΡΙΚΟ ΚΑΛΥΜΜΑ (13) πάνω από τη ΔΙΧΤΥΩΤΗ
B
ΠΛΑΤΗ ΚΑΘΙΣΜΑΤΟΣ (14) και προσαρμόστε τη ΔΙΧΤΥΩΤΗ ΠΛΑΤΗ
ΚΑΘΙΣΜΑΤΟΣ (14) στο ΣΥΓΚΡΟΤΗΜΑ ΤΟΥ ΠΛΑΙΣΙΟΥ ΤΟΥ
ΚΑΘΙΣΜΑΤΟΣ (9) με 4 ΚΟΧΛΙΕΣ (C) και 4 ΕΛΑΤΗΡΙΩΤΕΣ ΡΟΔΕΛΕΣ (I).
R30
Ρυθμίσεις ροπής: 23,1 Nm / 17 lb-ft.
C Συνδέστε το ΕΞΩΤΕΡΙΚΟ ΚΑΛΥΜΜΑ (15) στο ΠΛΑΙΣΙΟ ΤΟΥ
ΚΑΘΙΣΜΑΤΟΣ (8) και ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΚΑΛΥΜΜΑ (13) με 3 ΒΙΔΕΣ (J).
Εξαρτήματα για Βήμα 5
Περιγραφή Ποσότητα
C Κοχλίας 4
I Ελατηριωτή Ροδέλα 4
J Βίδα 3
14
13
J 15 C I
9
68
MXR20_AG_Bikes_r1_0_B.indd 68-69 MXR20_AG_Bikes_r1_0_B.indd 68-69
ΣΗΜΕΙΩΣΗ: Το βήμα αυτό είναι μόνο για τα μοντέλα R50.
5
A Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 5.
Συνδέστε τη ΔΙΧΤΥΩΤΗ ΠΛΑΤΗ ΚΑΘΙΣΜΑΤΟΣ (14) στο ΣΥΓΚΡΟΤΗΜΑ
B
ΤΟΥ ΠΛΑΙΣΙΟΥ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (9) χρησιμοποιώντας 6 ΚΟΧΛΙΕΣ (I).
Ρυθμίσεις ροπής: 9,5 Nm / 7 lb-ft.
R50
Εξαρτήματα για Βήμα 5
Περιγραφή Ποσότητα
I Κοχλίας 6
14
9
I
A Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 6.
6
B Συνδέστε τα ΚΑΛΩΔΙΑ (1) στην ΚΟΝΣΟΛΑ (17) και σπρώξτε προσεκτικά το
πλεονάζον καλώδιο μέσα στον ΙΣΤΟ ΤΗΣ ΚΟΝΣΟΛΑΣ (2).
C Συνδέστε την ΚΟΝΣΟΛΑ (17) στον ΙΣΤΟ ΤΗΣ ΚΟΝΣΟΛΑΣ (2) χρησιμοποιώντας
4 ΚΟΧΛΙΕΣ (K).
R30
R50
Σημείωση: Προσοχή να μην συμπιέσετε τυχόν καλώδια ενώ συνδέετε την κονσόλα.
Εξαρτήματα για Βήμα 6
Περιγραφή Ποσότητα
K Κοχλίας 4
17 1 2
ΑΠΕΙΚΟΝΙΖΕΤΑΙ ΤΟ R50
7 R30 / R50 Η ΣΥΝΑΡΜΟΛΟΓΗΣΗ
ΟΛΟΚΛΗΡΩΘΗΚΕ!
ΡΥΘΜΙΣΗ ΚΑΘΙΣΜΑΤΟΣ
Για να προσδιορίσετε την σωστή θέση του καθίσματος, καθίστε στο κάθισμα και τοποθετήστε το
μετατάρσιο του ποδιού σας στο κέντρο του πεντάλ. Το γόνατό σας θα πρέπει να λυγίζει ελαφρώς
στην πιο απομακρυσμένη θέση του πεντάλ. Θα πρέπει να μπορείτε να κάνετε πεντάλ χωρίς να
κλειδώνουν τα γόνατά σας ή να μετατοπίζετε το βάρος σας από τη μία πλευρά στην άλλη.
ΣΗΜΕΙΩΣΗ: Συνιστούμε να μην κάθεστε στο κάθισμα ενώ ρυθμίζετε τη θέση του.
K
ΘΕΣΗ ΚΑΘΙΣΜΑΤΟΣ ΠΡΟΣΑΡΜΟΓΗ ΠΛΑΤΗΣ
ΚΑΘΙΣΜΑΤΟΣ (R50)
Για να το προσαρμόσετε, ανασηκώστε
το μοχλό προσαρμογής και κρατήστε τον. Για να προσαρμόσετε τη γωνία κλίσης της
Στη συνέχεια, σύρετε το κάθισμα σε μια θέση πλάτης του καθίσματος, περιστρέψτε το μοχλό
ώστε να βρίσκεστε σε ένα άνετο εύρος για προς τα κάτω (αριστερόστροφα) και γείρετε
να κάνετε πεντάλ (έτσι ώστε το γόνατό σας πίσω στη διχτυωτή πλάτη καθίσματος μέχρι
να λυγίζει ελαφρώς ενώ τα πόδια σας να επιτευχθεί η επιθυμητή θέση. Όταν έχει
βρίσκονται σε εκτεταμένη θέση). οριστεί η θέση, περιστρέψτε το μοχλό προς
Άπελευθερώστε το μοχλό για να κλειδώσει τα επάνω (δεξιόστροφα) μέχρι να εφαρμόσει.
ο μηχανισμός. Η πλάτη του καθίσματος παρέχεται με ένα
σύστημα επιστροφής ελατηρίων για την
επιστροφή του καθίσματος στην αρχική
του θέση όταν απελευθερώνεται ο μοχλός
προσαρμογής και ο χρήστης δεν γέρνει προς
την πλάτη του καθίσματος.
