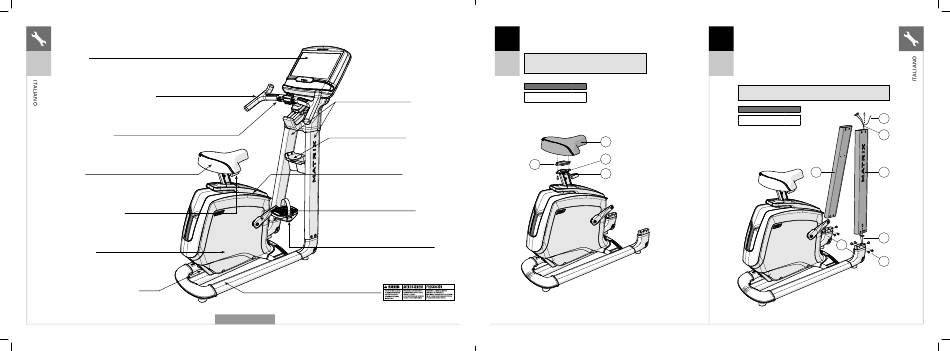

CONSOLE
U30
U50
MANIGLIE DEL BATTITO CARDIACO
TASTI RESISTENZA
SEDUTA
LEVA / MANOPOLA
DI REGOLAZIONE DELLA SEDUTA
COPERTURA
PRESA PER ALIMENTAZIONE
46
MXR20_AG_Bikes_r1_0_B.indd 46-47 MXR20_AG_Bikes_r1_0_B.indd 46-47
U50 MOSTRATO
A Aprire I COMPONENTI PER IL PASSAGGIO 1.
1
B Fissare il SEDILE (1) alla SEDUTA (2) usando il SUPPORTO SEDILE (3)
e i 2 BULLONI (A). Impostazioni coppia: 9,5 Nm / 7 lb-ft.
U30 Nota: Serrare i bulloni in modo uniforme alternando
la parte anteriore e posteriore fino a quando non sono
U50
completamente serrati.
Componenti per il passaggio 1
Descrizione Qtà
A Bullone 2
ASTE CONSOLE
PORTABOTTIGLIA
3
TAPPO SUPERIORE
GUARNITURA
PEDALI
A Aprire I COMPONENTI PER IL PASSAGGIO 2.
2
B Tirare con attenzione i CAVI (4) attraverso l'ASTA DESTRA DELLA
CONSOLE (6) utilizzando il FILO CONDUTTORE (5) situato all'interno
dell'ASTA DELLA CONSOLE (6). Scartare il filo conduttore.
C Fissare l'ASTA DESTRA DELLA CONSOLE (6) al TELAIO
U30
DELLA CYCLETTE (8) con 5 BULLONI (B).
U50
D Fissare l'ASTA SINISTRA DELLA CONSOLE (7) al TELAIO DELLA
CYCLETTE (8) con 5 BULLONI (B). Lasciare i bulloni allentati fino
a dopo il passaggio 3.
Nota: fare attenzione a non schiacciare i fili collegando l'albero
della console.
Componenti per il passaggio 2
Descrizione
B Bullone
1
2
A
Qtà 5
10
4
7 6
4
8
B
47
