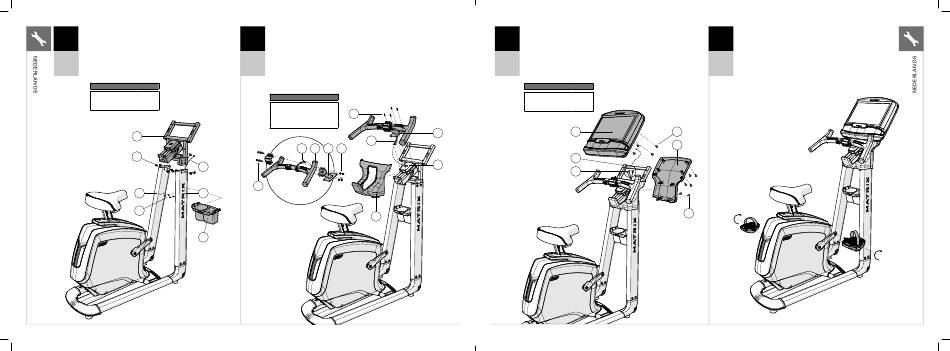

A Open het MONTAGEMATERIAAL VOOR STAP 3.
3
B Doe de KABELS (4) voorzichtig onder de CONSOLEBRUG (9).
C Bevestig de CONSOLEBRUG (9) aan de CONSOLEMASTS (6 & 7)
met 8 BOUTEN (B). Aanhaalmoment: 23,1 Nm / 17 lb-ft.
U30
D Bevestig de BIDONHOUDER (10) aan de CONSOLEMASTS (6 & 7)
met 4 SCHROEVEN (C).
U50
Hardware voor stap 3
Beschrijving Aantal
B Bout 8
C Schroef 4
9
B
7
C
24
MXR20_AG_Bikes_r1_0_B.indd 24-25 MXR20_AG_Bikes_r1_0_B.indd 24-25
A Open het MONTAGEMATERIAAL VOOR STAP 4.
4
B Doe de KABELS (11) voorzichtig door de STUURBEUGEL (13).
C Bevestig het STUUR (12) aan de STUURBEUGEL(13) met 4 BOUTEN (D)
en 4 MOEREN (E).
U30
D Klik de CONSOLEBRUG-AFDEKKING (14) op zijn plaats.
U50
E Doe de KABELS (11) voorzichtig door de CONSOLEBRUG (9).
F Bevestig de STUURBEUGEL (13) aan de CONSOLEBRUG (9)
met 4 BOUTEN (F).
Hardware voor stap 4
Beschrijving Aantal
D Bout (20mm) 4
F
E Moer 4
F Bout (12mm) 4
11
11 12 13 E
4
D
6
14
10
A Open het MONTAGEMATERIAAL VOOR STAP 5.
5
B Sluit de KABELS (11) aan op de CONSOLE (15) en doe ze voorzichtig
in de CONSOLEBRUG (9).
C Bevestig de CONSOLE (15) aan de CONSOLEBRUG (9) met 4 BOUTEN (G).
U30 D Bevestig de CONSOLE-AFDEKKING ACHTER (16) aan de console (15)
en de CONSOLEBRUG (9) met 6 SCHROEVEN (H).
U50
Hardware voor stap 5
Beschrijving Aantal
G Schroef 4
H Schroef 6
15
13
9
9
11
A Bevestig de RECHTER PEDAAL aan de RECHTER CRANKARM
6
en schroef met de klok mee vast met de meegeleverde
13mm/15mm-sleutel.
B Bevestig het LINKER PEDAAL aan de linker crankarm en schroef
tegen de klok in vast met de meegeleverde 13mm/15mm-sleutel.
U30 (LET OP: De linker crankarm heeft een omgekeerd schroefdraad,
dus het is zeer belangrijk dat deze tegen de klok in wordt
U50
aangedraaid. Als u andersom draait, kan het pedaal of de
crankarm of beide beschadigd raken).
G
16
H
25
