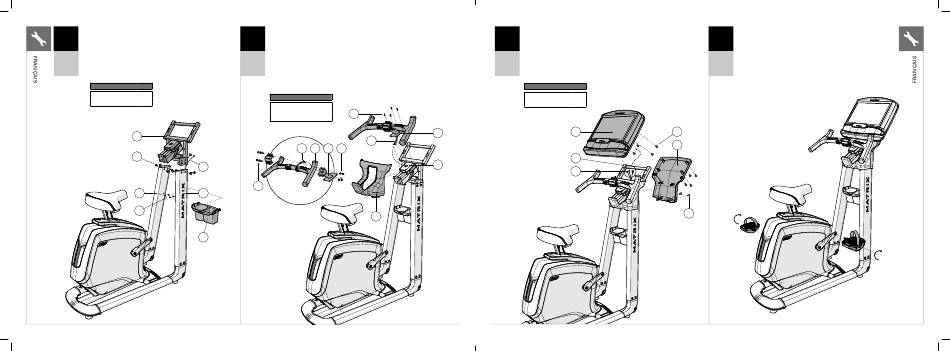

A Ouverture du MATÉRIEL POUR L'ÉTAPE 3.
3
B Faites passer avec précaution les CÂBLES (4) sous le PONT
DE LA CONSOLE (9).
C Fixez le PONT DE CONSOLE (9) aux MÂTS DE CONSOLE (6 & 7)
avec 8 BOULONS (B). Réglages du couple : 23,1 Nm /
U30
17 livres-pieds.
U50
D Fixez le PORTE-BIDON (10) aux MÂTES DE CONSOLE (6 & 7)
en utilisant 4 VIS (C).
Matériel pour l'étape 3
Description Qté
B Boulon 8
C Vis 4
9
B
7
C
84
MXR20_AG_Bikes_r1_0_B.indd 84-85 MXR20_AG_Bikes_r1_0_B.indd 84-85
A Ouverture du MATÉRIEL POUR L'ÉTAPE 4.
4
B Faites passer avec précaution les CÂBLES (11) à travers le SUPPORT DE GUIDON (13).
C Fixez le GUIDON (12) au SUPPORT DE GUIDON (13) à l'aide de 4 BOULONS (D)
et 4 ÉCROUS (E).
U30
D Calez le COUVERCLE DU PONT DE LA CONSOLE (14) en position.
U50
E Faites passer avec précaution les CÂBLES (11) à travers le PONT DE LA CONSOLE (9).
F Fixez la SUPPORT DE GUIDON (13) au PONT DE LA CONSOLE (9) avec 4 BOULONS (F).
Matériel pour l'étape 4
Description Qté
D Boulon (20 mm) 4
F
E Écran 4
F Boulon (12 mm) 4
11
11 12 13 E
4
D
6
14
10
A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 5.
5
B Raccordez les CÂBLES (11) à la CONSOLE (15) et rentrez-les avec soin dans
le PONT DE LA CONSOLE (9).
C Fixez la CONSOLE (15) au PONT DE LA CONSOLE (9) avec 4 BOULONS (G).
U30
D Fixez le COUVERCLE ARRIÈRE DE LA CONSOLE (16) à la console et au
PONT DE LA CONSOLE (9) avec 6 VIS (H).
U50
Matériel pour l'étape 5
Description Qté
G Vis 4
H Vis 6
15
13
9
9
11
A Fixez la PÉDALE DROITE au BRAS DE MANIVELLE DROIT, en le
6
serrant dans le sens horaire avec la clé plate de 13 mm / 15 mm
fournie.
B Fixez la PÉDALE GAUCHE sur le bras de manivelle gauche,
en le serrant dans le sens antihoraire avec la clé plate de 13 mm /
U30
15 mm fournie. (REMARQUE : Le bras de manivelle gauche est
fileté à l'envers, il est donc très important qu'il soit serré dans
U50
le sens antihoraire. Le serrer dans l'autre sens peut endommager
la pédale ou la manivelle ou les deux.)
G
16
H
85
