Matrix R30 Bedienungsanleitung Seite 19

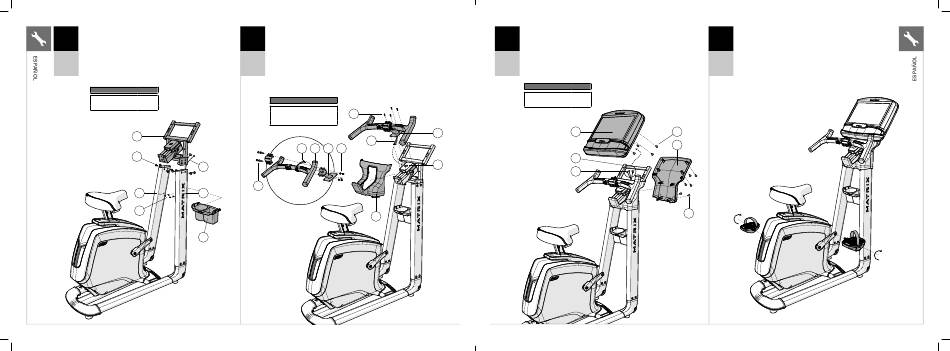

A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
3
A CABO EL PASO 3.
B Con cuidado, lleve los CABLES (4) hasta la parte inferior
del SOPORTE PARA LA CONSOLA (9).
C Acople el SOPORTE PARA LA CONSOLA (9) a los POSTES
U30
DE LA CONSOLA (6 Y 7) mediante 8 PERNOS (B). Ajuste del par:
U50 23,1 Nm/17 lb-ft
D Acople el PORTABOTELLAS (10) a los POSTES DE
LA CONSOLA (6 Y 7) mediante 4 TORNILLOS (C).
Piezas de tornillería para el paso 3
Descripción Cant.
B Perno 8
C Tornillo 4
9
B
7
C
36
MXR20_AG_Bikes_r1_0_B.indd 36-37 MXR20_AG_Bikes_r1_0_B.indd 36-37
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR A CABO EL PASO 4.
4
B Con cuidado, pase los CABLES (11) a través del SOPORTE PARA EL CONJUNTO
DE AGARRADERAS (13).
C Acople el CONJUNTO DE AGARRADERAS (12) al SOPORTE PARA EL CONJUNTO
U30 DE AGARRADERAS (13) mediante 4 PERNOS (D) y 4 TUERCAS (E).
U50 D Coloque la CUBIERTA DEL SOPORTE PARA LA CONSOLA (14) en su posición.
E Con cuidado, pase los CABLES (11) a través del SOPORTE PARA LA CONSOLA (9).
F Acople el SOPORTE PARA EL CONJUNTO DE AGARRADERAS (13) al SOPORTE
PARA LA CONSOLA (9) mediante 4 PERNOS (F).
Piezas de tornillería para el paso 4
Descripción Cant.
D Perno (20 mm) 4 F
E Tuerca 4
F Perno (12 mm) 4
11
11 12 13 E
4
D
6
14
10
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR A CABO
5
EL PASO 5.
B Conecte los CABLES (11) a la CONSOLA (15) e introdúzcalos con cuidado
en el SOPORTE PARA LA CONSOLA (9).
C Acople la CONSOLA (15) al SOPORTE PARA LA CONSOLA (9) mediante
U30
4 PERNOS (G).
U50
D Fije la CUBIERTA TRASERA DE LA CONSOLA (16) a la consola (15)
y al SOPORTE PARA LA CONSOLA (9) mediante 6 TORNILLOS (H).
Piezas de tornillería para el paso 5
Descripción Cant.
G Tornillo 4
H Tornillo 6
15
13
9
9
11
A Fije el PEDAL DERECHO al BRAZO DE BIELA DERECHA
6
apretándolo en el sentido de las agujas del reloj con la llave
plana de 13 mm/15 mm suministrada.
B Fije el PEDAL IZQUIERDO al brazo de biela izquierda apretándolo
en el sentido contrario a las agujas del reloj con la llave plana de
U30
13 mm/15 mm suministrada. (NOTA: El brazo de biela izquierdo
tiene un roscado contrario, así que es muy importante que se
U50
apriete en sentido contrario a las agujas del reloj. Si se aprieta
en el sentido contrario, se puede deteriorar el pedal o el brazo
de biela, o ambos.)
G
16
H
37
