A

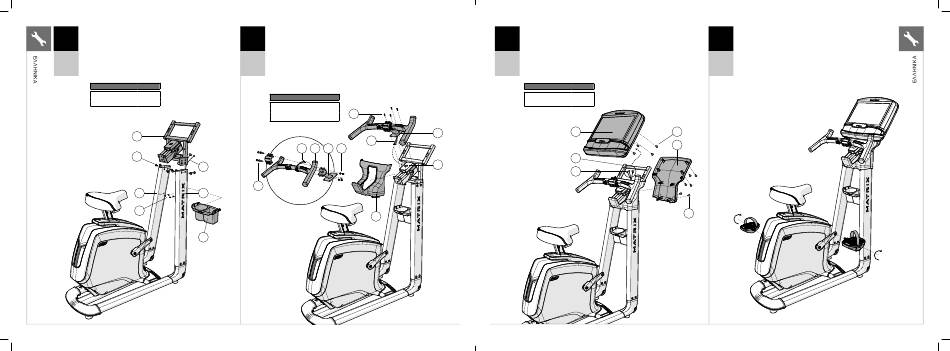

Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 3.
3
B
Εισάγετε προσεκτικά τα ΚΑΛΩΔΙΑ (4) κάτω από τη ΒΑΣΗ ΤΗΣ
ΚΟΝΣΟΛΑΣ (9).
C
Συνδέστε τη ΒΑΣΗ ΤΗΣ ΚΟΝΣΟΛΑΣ (9) στους ΙΣΤΟΥΣ ΤΗΣ
ΚΟΝΣΟΛΑΣ (6 & 7) χρησιμοποιώντας 8 ΚΟΧΛΙΕΣ (B).
U30
Ρυθμίσεις ροπής: 23,1 Nm / 17 lb-ft.
U50
D
Συνδέστε τη ΒΑΣΗ ΓΙΑ ΤΟ ΜΠΟΥΚΑΛΙ ΝΕΡΟΥ (10) στους
ΙΣΤΟΥΣ ΤΗΣ ΚΟΝΣΟΛΑΣ (6 & 7) χρησιμοποιώντας 4 ΒΙΔΕΣ (C).
Εξαρτήματα για Βήμα 3
Περιγραφή
Ποσότητα
Β
Κοχλίας
8
C
Βίδα
4
9
B
7
C
72
MXR20_AG_Bikes_r1_0_B.indd 72-73
MXR20_AG_Bikes_r1_0_B.indd 72-73
A
Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 4.
4
B
Εισάγετε προσεκτικά τα ΚΑΛΩΔΙΑ(11) μέσω του ΒΡΑΧΙΟΝΑ ΤΗΣ ΧΕΙΡΟΛΑΒΗΣ (13).
Συνδέστε τη ΧΕΙΡΟΛΑΒΗ (12) στο ΒΡΑΧΙΟΝΑ ΤΗΣ ΛΑΒΗΣ (13) χρησιμοποιώντας
C
4 ΚΟΧΛΙΕΣ (D) και 4 ΠΕΡΙΚΟΧΛΙΑ (E).
U30
D
Κουμπώστε τη ΤΟ ΚΑΛΥΜΜΑ ΤΗΣ ΒΑΣΗΣ ΤΗΣ ΚΟΝΣΟΛΑΣ (14) στη θέση του.
E
Εισάγετε προσεκτικά τα ΚΑΛΩΔΙΑ (11) μέσω της ΒΑΣΗΣ ΤΗΣ ΚΟΝΣΟΛΑΣ (9).
U50
F
Συνδέστε το ΒΡΑΧΙΟΝΑ ΤΗΣ ΧΕΙΡΟΛΑΒΗΣ (13) στη ΒΑΣΗ ΤΗΣ ΚΟΝΣΟΛΑΣ (9)
χρησιμοποιώντας 4 ΚΟΧΛΙΕΣ (F).
Εξαρτήματα για Βήμα 4
Περιγραφή
Ποσότητα
D
Κοχλίας (20mm)
4
F
E
Περικόχλιο
4
F
Κοχλίας (12mm)
4
11
11
12
13
E
4
D
6
14
10
A
Άνοίξτε το ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 5.
5
B
Συνδέστε τα ΚΑΛΩΔΙΑ (11) στην ΚΟΝΣΟΛΑ (15) και σπρώξτε τα προσεκτικά μέσα
στη ΒΑΣΗ ΤΗΣ ΚΟΝΣΟΛΑΣ (9).
C
Συνδέστε την ΚΟΝΣΟΛΑ (15) στη ΒΑΣΗ ΤΗΣ ΚΟΝΣΟΛΑΣ (9) χρησιμοποιώντας
4 ΚΟΧΛΙΕΣ (G).
U30
D
Συνδέστε το ΠΙΣΩ ΚΑΛΥΜΜΑ ΤΗΣ ΚΟΝΣΟΛΑΣ (16) στην κονσόλα (15)
U50
και τη ΒΑΣΗ ΤΗΣ ΚΟΝΣΟΛΑΣ (9) χρησιμοποιώντας 6 ΒΙΔΕΣ (H).
Εξαρτήματα για Βήμα 5
Περιγραφή
Ποσότητα
G
Βίδα
4
H
Βίδα
6
15
13
9
9
11
A
Συνδέστε το ΔΕΞΙΟ ΠΕΝΤΑΛ με το ΔΕΞΙΟ ΒΡΑΧΙΟΝΑ ΤΟΥ ΣΤΡΟΦΑΛΟΥ,
6
σφίγγοντάς το δεξιόστροφα με το επίπεδο κλειδί 13 mm / 15 mm που
παρέχεται.
B
Συνδέστε το ΑΡΙΣΤΕΡΟ ΠΕΝΤΑΛ με τον αριστερό βραχίονα του στροφάλου,
σφίγγοντάς το αριστερόστροφα με το επίπεδο κλειδί 13 mm / 15 mm που
U30
παρέχεται. (ΣΗΜΕΙΩΣΗ: Ο αριστερός βραχίονας του στροφάλου έχει αντίθετο
σπείρωμα και συνεπώς είναι ιδιαίτερα σημαντικό να σφιχτεί αριστερόστροφα.
U50
Το σφίξιμο με τον αντίθετο τρόπο μπορεί να προκαλέσει ζημιά στο πεντάλ
ή στο βραχίονα του στροφάλου ή και στα δύο).
G
16
H
73
