7

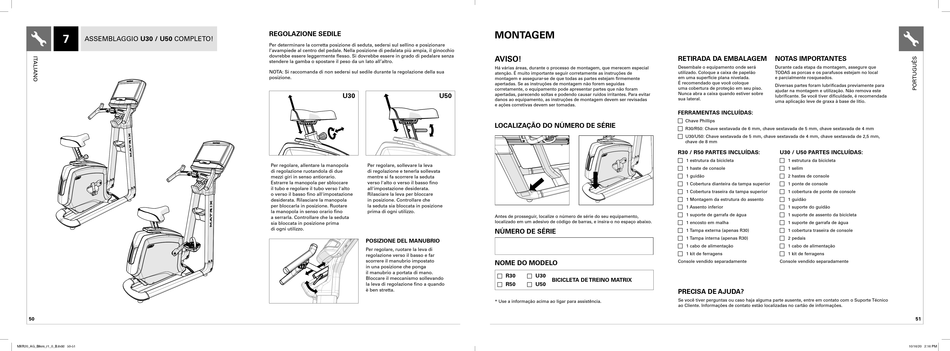

ASSEMBLAGGIO U30 / U50 COMPLETO!
50
MXR20_AG_Bikes_r1_0_B.indd 50-51 MXR20_AG_Bikes_r1_0_B.indd 50-51
REGOLAZIONE SEDILE
Per determinare la corretta posizione di seduta, sedersi sul sellino e posizionare
l'avampiede al centro del pedale. Nella posizione di pedalata più ampia, il ginocchio
dovrebbe essere leggermente flesso. Si dovrebbe essere in grado di pedalare senza
stendere la gamba o spostare il peso da un lato all'altro.
NOTA: Si raccomanda di non sedersi sul sedile durante la regolazione della sua
posizione.
U30 U50
Per regolare, allentare la manopola Per regolare, sollevare la leva
di regolazione ruotandola di due di regolazione e tenerla sollevata
mezzi giri in senso antiorario. mentre si fa scorrere la seduta
Estrarre la manopola per sbloccare verso l'alto o verso il basso fino
il tubo e regolare il tubo verso l'alto all'impostazione desiderata.
o verso il basso fino all'impostazione Rilasciare la leva per bloccare
desiderata. Rilasciare la manopola in posizione. Controllare che
per bloccarla in posizione. Ruotare la seduta sia bloccata in posizione
la manopola in senso orario fino prima di ogni utilizzo.
a serrarla. Controllare che la seduta
sia bloccata in posizione prima
di ogni utilizzo.
POSIZIONE DEL MANUBRIO
Per regolare, ruotare la leva di
regolazione verso il basso e far
scorrere il manubrio impostato
in una posizione che ponga
il manubrio a portata di mano.
Bloccare il meccanismo sollevando
la leva di regolazione fino a quando
è ben stretta.
MONTAGEM
AVISO!
Há várias áreas, durante o processo de montagem, que merecem especial
atenção. É muito importante seguir corretamente as instruções de
montagem e assegurar-se de que todas as partes estejam firmemente
apertadas. Se as instruções de montagem não forem seguidas
corretamente, o equipamento pode apresentar partes que não foram
apertadas, parecendo soltas e podendo causar ruídos irritantes. Para evitar
danos ao equipamento, as instruções de montagem devem ser revisadas
e ações corretivas devem ser tomadas.
LOCALIZAÇÃO DO NÚMERO DE SÉRIE
Antes de prosseguir, localize o número de série do seu equipamento,
localizado em um adesivo de código de barras, e insira-o no espaço abaixo.
NÚMERO DE SÉRIE
NOME DO MODELO
R30 U30
F F
BICICLETA DE TREINO MATRIX
R50 U50
F F
* Use a informação acima ao ligar para assistência.
RETIRADA DA EMBALAGEM NOTAS IMPORTANTES
Desembale o equipamento onde será Durante cada etapa da montagem, assegure que
utilizado. Coloque a caixa de papelão TODAS as porcas e os parafusos estejam no local
em uma superfície plana nivelada. e parcialmente rosqueados.
É recomendado que você coloque
Diversas partes foram lubrificadas previamente para
uma cobertura de proteção em seu piso.
ajudar na montagem e utilização. Não remova este
Nunca abra a caixa quando estiver sobre
lubrificante. Se você tiver dificuldade, é recomendada
sua lateral.
uma aplicação leve de graxa à base de lítio.
FERRAMENTAS INCLUÍDAS:
Chave Phillips
F
R30/R50: Chave sextavada de 6 mm, chave sextavada de 5 mm, chave sextavada de 4 mm
F
U30/U50: Chave sextavada de 5 mm, chave sextavada de 4 mm, chave sextavada de 2,5 mm,
F
chave de 8 mm
R30 / R50 PARTES INCLUÍDAS: U30 / U50 PARTES INCLUÍDAS:
1 estrutura da bicicleta 1 estrutura da bicicleta
F F
1 haste de console 1 selim
F F
1 guidão 2 hastes de console
F F
1 Cobertura dianteira da tampa superior 1 ponte de console
F F
1 Cobertura traseira da tampa superior 1 cobertura de ponte de console
F F
1 Montagem da estrutura do assento 1 guidão
F F
1 Assento inferior 1 suporte do guidão
F F
1 suporte de garrafa de água 1 suporte de assento da bicicleta
F F
1 encosto em malha 1 suporte de garrafa de água
F F
1 Tampa externa (apenas R30) 1 cobertura traseira de console
F F
F 1 Tampa interna (apenas R30) F 2 pedais
1 cabo de alimentação 1 cabo de alimentação
F F
1 kit de ferragens 1 kit de ferragens
F F
Console vendido separadamente Console vendido separadamente
PRECISA DE AJUDA?
Se você tiver perguntas ou caso haja alguma parte ausente, entre em contato com o Suporte Técnico
ao Cliente. Informações de contato estão localizadas no cartão de informações.
51
