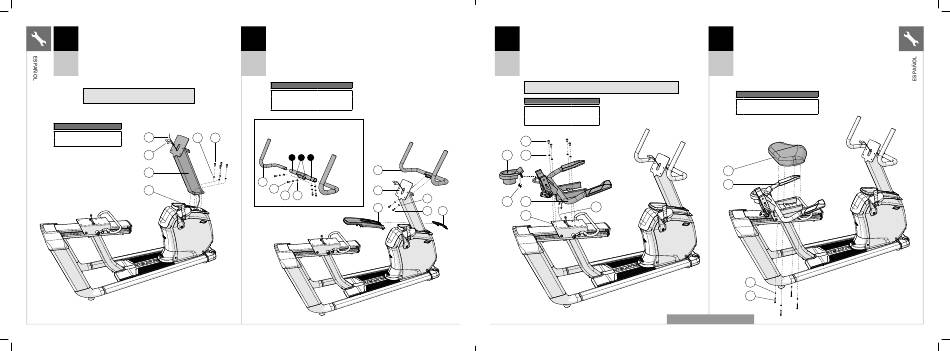

A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
1
A CABO EL PASO 1.
B Con cuidado, pase los CABLES (1) a través del POSTE DE
LA CONSOLA (2) con la ayuda del CABLE CONDUCTOR (3)
situado en el interior del POSTE DE LA CONSOLA (2). Luego,
R30
deseche el cable conductor.
R50 C Acople el POSTE DE LA CONSOLA (2) al BASTIDOR
PRINCIPAL (4) mediante 4 PERNOS (A) y 4 ARANDELAS
ELÁSTICAS (B). Ajuste del par: 23,1 Nm/17 lb-ft
Nota: Tenga cuidado de no aplastar los cables
al acoplar el poste de la consola.
Piezas de tornillería para el paso 1
Descripción Cant.
3
B
A Perno 4
B Arandela elástica 4
1
2
4
30
MXR20_AG_Bikes_r1_0_B.indd 30-31 MXR20_AG_Bikes_r1_0_B.indd 30-31
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR A CABO EL PASO 2.
2
B Deslice la CUBIERTA TRASERA DE LA TAPA SUPERIOR (5) por el POSTE DE
LA CONSOLA (2) hasta que se coloque en su lugar.
C Deslice la CUBIERTA DELANTERA DE LA TAPA SUPERIOR (6) por el POSTE DE
LA CONSOLA (2) hasta que se coloque en su lugar.
R30
D Acople el CONJUNTO DE AGARRADERAS (7) al POSTE DE LA CONSOLA (2)
R50
mediante 2 PERNOS (C) y 2 ARANDELAS ELÁSTICAS (B). Ajuste del par: 23,1 Nm/17 lb-ft
Piezas de tornillería para el paso 2
Descripción R30 R50
C Perno 2 6
B Arandela elástica 2 6
L Arandela plana 0 4
R50
Y Utilice los orificios exteriores en el caso
de la consola XUR
A
Z Utilice los orificios interiores en el caso
de las demás consolas.
Y Z Y
7
7
C
2
B L
5
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
3
A CABO EL PASO 3.
B Acople el PORTABOTELLAS (8) al CONJUNTO DE BASTIDOR
DEL ASIENTO (9) mediante 2 TORNILLOS (D).
C Acople el CONJUNTO DE BASTIDOR DEL ASIENTO (9) a la GUÍA
R30
DEL ASIENTO (10) mediante 4 PERNOS (E) y 4 ARANDELAS
R50 ELÁSTICAS (F). Ajuste del par: 23,1 Nm/17 lb-ft.
D Conecte los CABLES (11).
Nota: Tenga cuidado de no aplastar los cables al acoplar el bastidor
del asiento.
Piezas de tornillería para el paso 3
Descripción Cant.
D Tornillo 2
E Perno 4
F Arandela elástica 4
E
8 F
B
D 9
11
C 6
10
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
4
A CABO EL PASO 4.
B Acople la BASE DEL ASIENTO (12) al CONJUNTO DE BASTIDOR
DEL ASIENTO (9) mediante 4 PERNOS (G) y 4 ARANDELAS
ELÁSTICAS (H). Ajuste del par: 9,5 Nm17 lb-ft.
R30
R50
Piezas de tornillería para el paso 4
Descripción Cant.
G Perno 4
H Arandela elástica 4
12
9
H
G
IMAGEN DEL MODELO R50 31
