Funktionen der Karte
Zu beachten: Die OR-Bedingung ist solange erfüllt wie mindestens einer der
beiden Eingänge auf 24 V ist.
Das bedeutet in diesem Fall:
- Wenn der Eingang 1 auf 24 V geht und der Eingang 2 auf 0 V bleibt,
wird ein Interrupt ausgelöst
- Wenn sich der Eingang 2 von 0 V auf 24 V ändert, während der Eingang 1
auf 24 V bleibt, wird kein Interrupt ausgelöst, weil die OR-Bedingung
immer noch erfüllt ist.
2) Zähler
Zähler 1:
Zähler 2:
Zähler 3:

8.3.2 Digitale Ausgabe

Die Karte APCI-/CPCI-1500 besitzt 16 optoisolierte Ausgänge. Die Ausgänge
entsprechen dem 24 V Industriestandard (IEC1131-2)
Positive Logik wird benutzt
- logisch"1": Ausgang über Software setzen (Schalter auf ON),
- logisch"0": Ausgang zurücksetzen (Schalter auf OFF).
Die Ausgänge (Schalter) schalten die +24V Ext nach außen zur Last. Die Last
liegt mit einem Ende an 0V EXT (Ausgänge) Masse. Alle Ausgänge haben eine
gemeinsame Masseleitung:(0V EXT (Ausgänge) am 37-pol. D-Sub Stiftstecker).
30
Eingang 14 Signaleingang
Eingang 10 Signaleingang
Eingang 11 kann als "Trigger"-Funktion benutzt werden
Eingang 12 kann als "Gate"-Funktion benutzt werden.
Eingang 15 Signaleingang
Eingang 16 kann als "Gate"-Funktion benutzt werden.

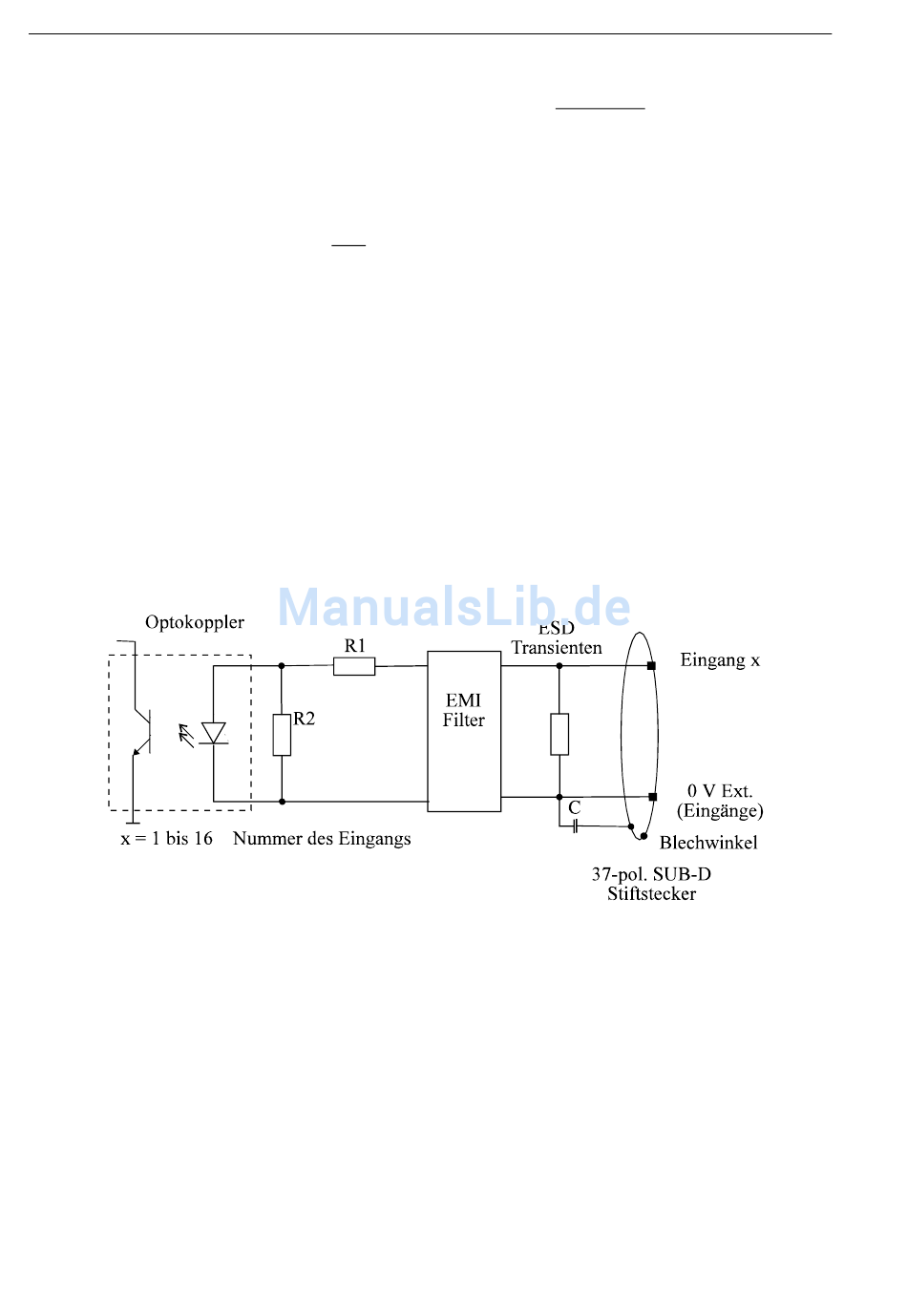

Abb. 8-4: Eingangsbeschaltung
APCI-/CPCI-1500
