Einbau und Installation der Karte
APCI-/CPCI-3120/3001

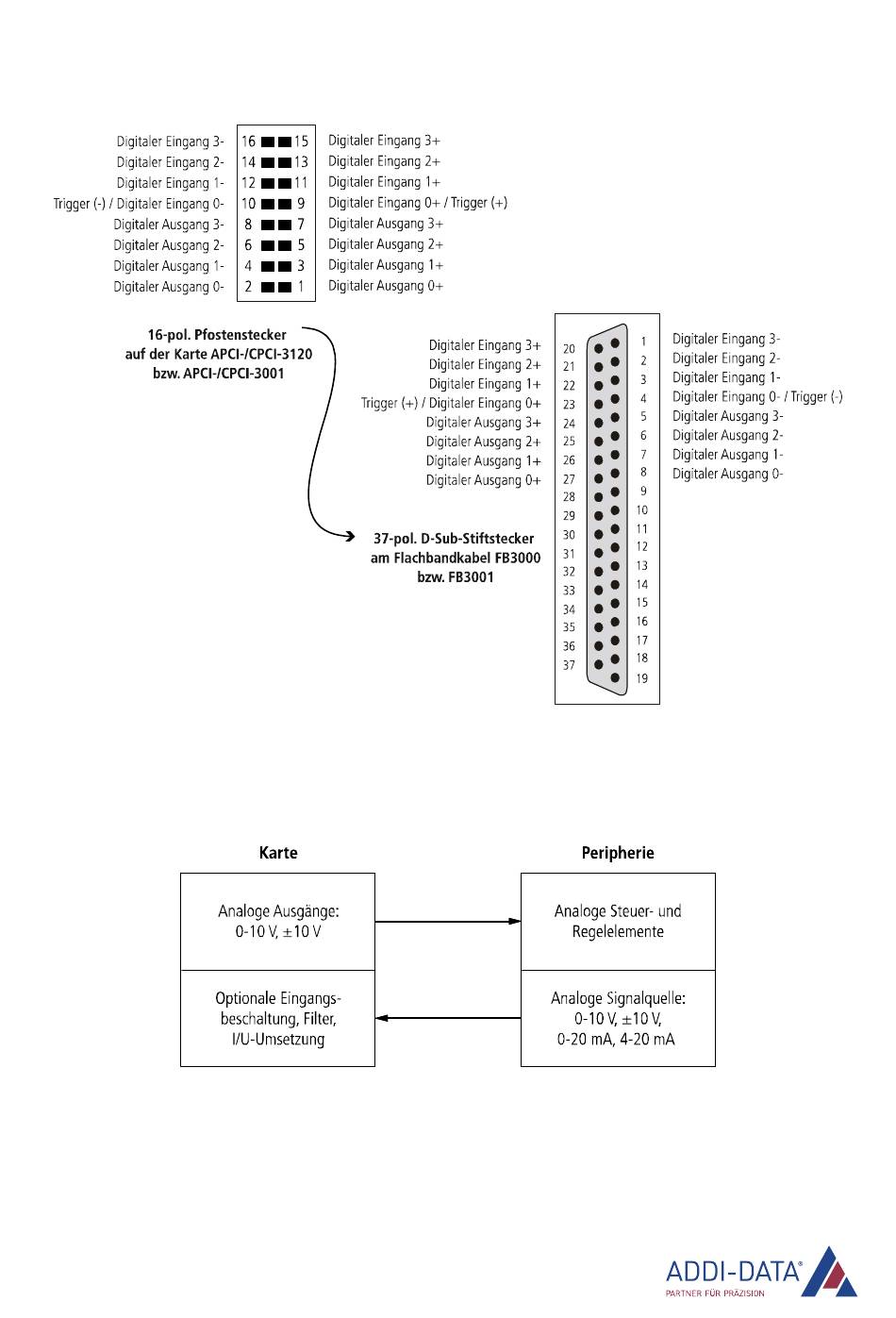

Abb. 4-10: 37-pol. D-Sub-Stiftstecker (digitale E/A)
4.3.3 Anschlussprinzip
Abb. 4-11: Anschlussprinzip
Bei der Option PC-Diff (siehe Kap. 8.4) muss die Karte am Ende der Stromschleife eingebaut werden,
so dass die Spannung (U
GND) am differentiellen Eingangspin maximal 12 V gegenüber Masse
max
beträgt (siehe folgende Abbildung).
www.addi-data.de
24
