Funktionsbeschreibung
5.1.3 Analoge Eingangsschaltungen
1) Single-Ended
R (Option PC-SE) = optionale Bestückung bei Strom-Version PC-SE = 250 Ω
Tabelle 5-1: Berechnung der Grenzfrequenz (Single-Ended)
www.addi-data.de
HINWEIS!
Bitte beachten Sie, dass bei der Umschaltung des Spannungs-
bereichs von unipolar auf bipolar bzw. umgekehrt mit einer
längeren Einschwingzeit der Messkette zu rechnen ist.

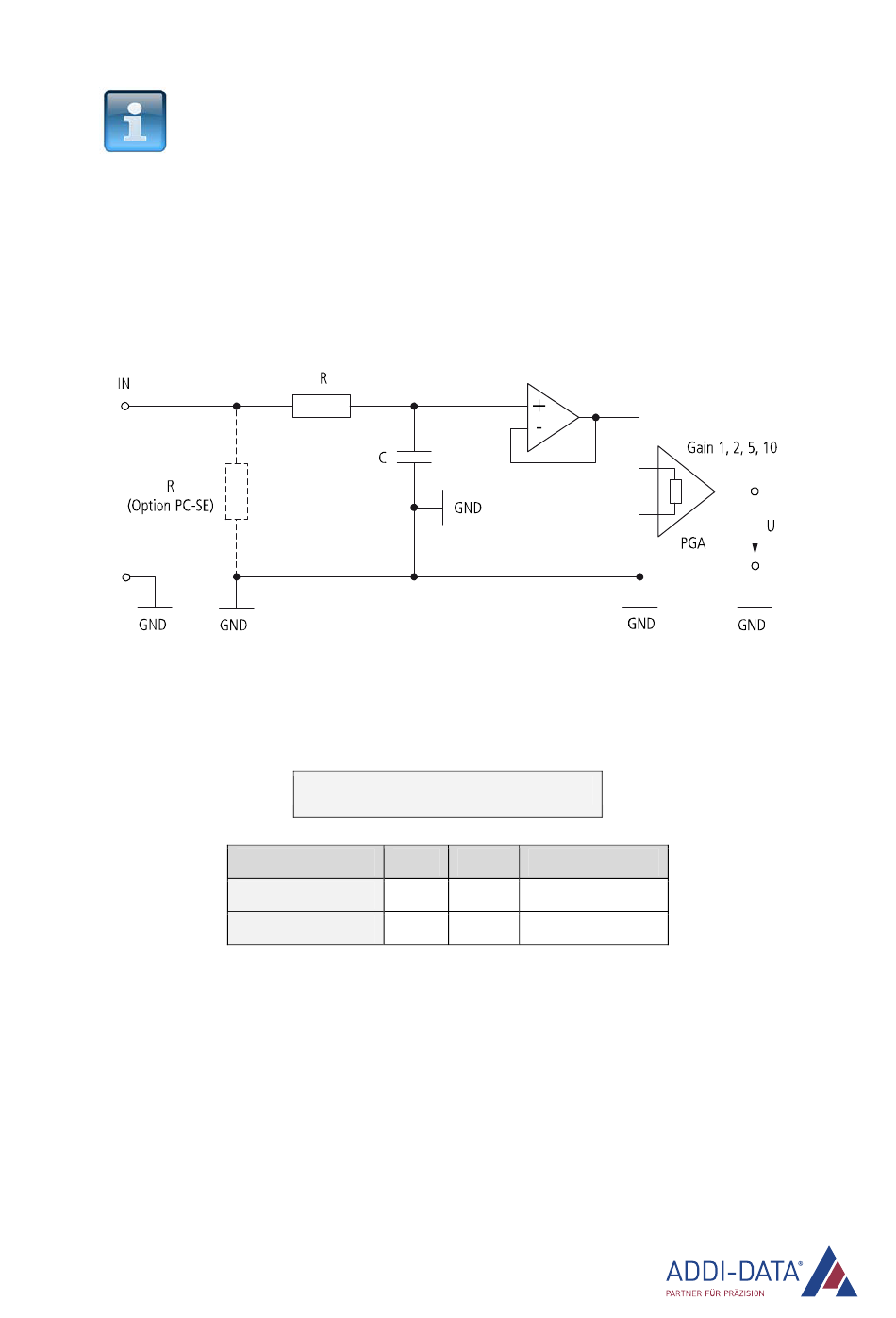

Abb. 5-2: Analoge Eingangsschaltung (Single-Ended)
Grenzfrequenz f
Bestückung
Standard-Version
Option SF (Filter)
= 1 / (2 π * R * C)
-3dB
R
C
Grenzfrequenz
100 Ω
10 nF
159 kHz
10 kΩ
470 nF
30
APCI-/CPCI-3120/3001
30 Hz
