GEA IS Originalbetriebsanleitung Seite 32

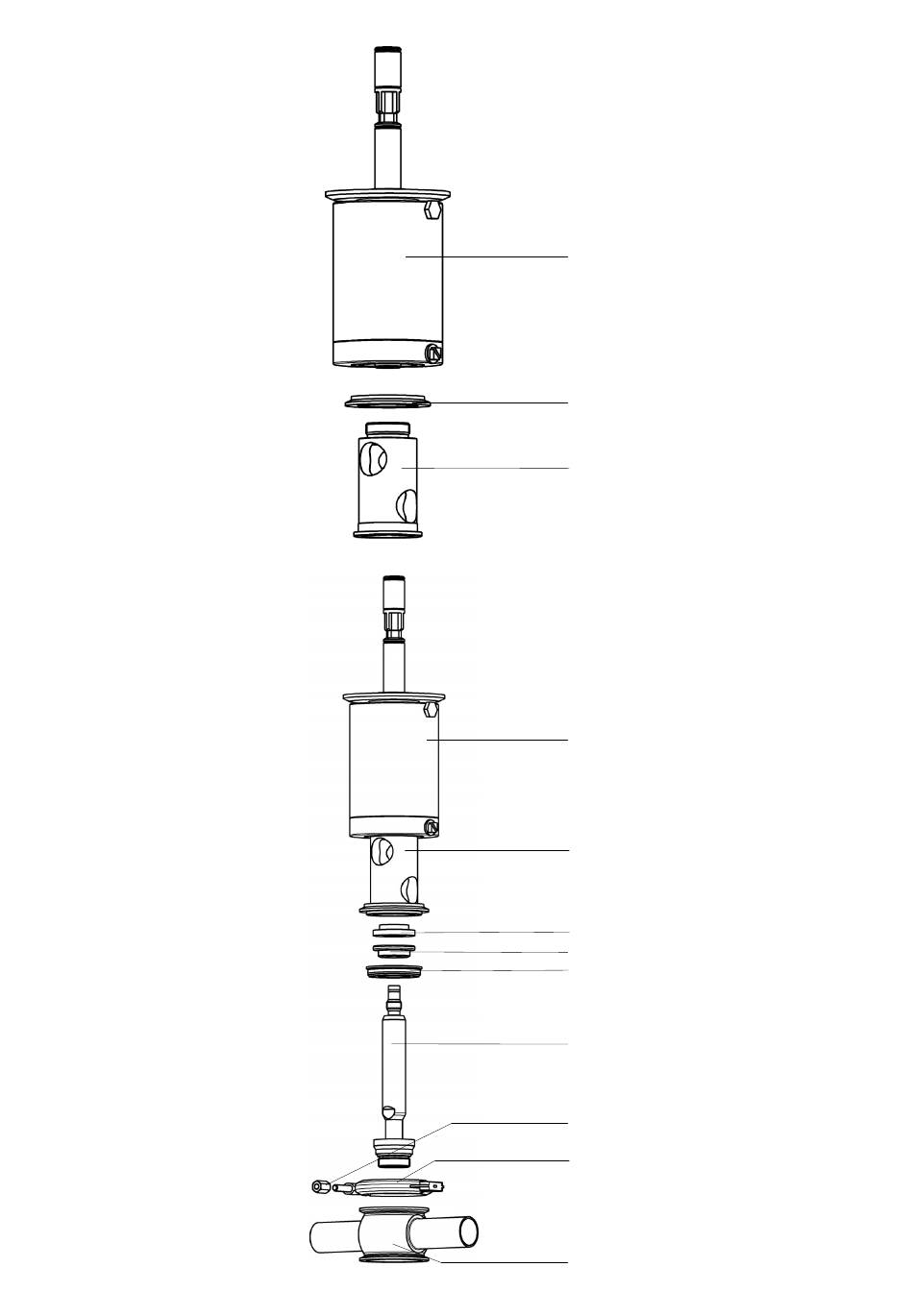

• Verschlussring (4) über
die Laterne (9) schieben.
• Laterne (9) in den
Antrieb (140) einschrau-
ben und mit einem
Rundstab/Rohr festzie-
hen.
• Lager (2) in die Laterne
(9) einbauen.
• Dichtring (1) mit Dicht-
scheibe (3) über die
Fase auf das Ventiltel-
leroberteil (15) schieben,
dabei Einbaurichtung
beachten!
• Ventiltelleroberteil (15)
in die Laterne (9) einfä-
deln und in den Antrieb
(140) einschrauben
(SW17).
• Antrieb (140) ansteuern
und dann das Ventiltel-
leroberteil (15) anzie-
hen.
• Gehäuse (401/402) über
die Dichtscheibe (3)
schieben, Klappring (43)
mit Sechskantmutter
(44) befestigen.
30
• Slip locking ring (4) over
the lantern (9).
• Screw lantern (9) into
actuator (140) and tight-
en with rod/pipe.
140
4
9
• Install the bearings (2)
into the lantern (9).
• Slip seal ring (1) together
140
with sealing disk (3) over
the chamfer on to the
upper valve disk (15); in
doing so, watch the
mounting direction!
9
• Thread upper valve disk
(15) into the lantern (9)
and screw-in the actuator
2
(140) using a spanner,
size 17.
1
3
• Activate actuator (140)
and tighten upper valve
15
disk (15)
• Slip housing (401/402)
44
over the seal disk (3),
mount hinged clamps
43
(43) and tighten with
hex. nut (44).
401/402
2015-06 · Sprühreiniger IS / Sprayer IS
