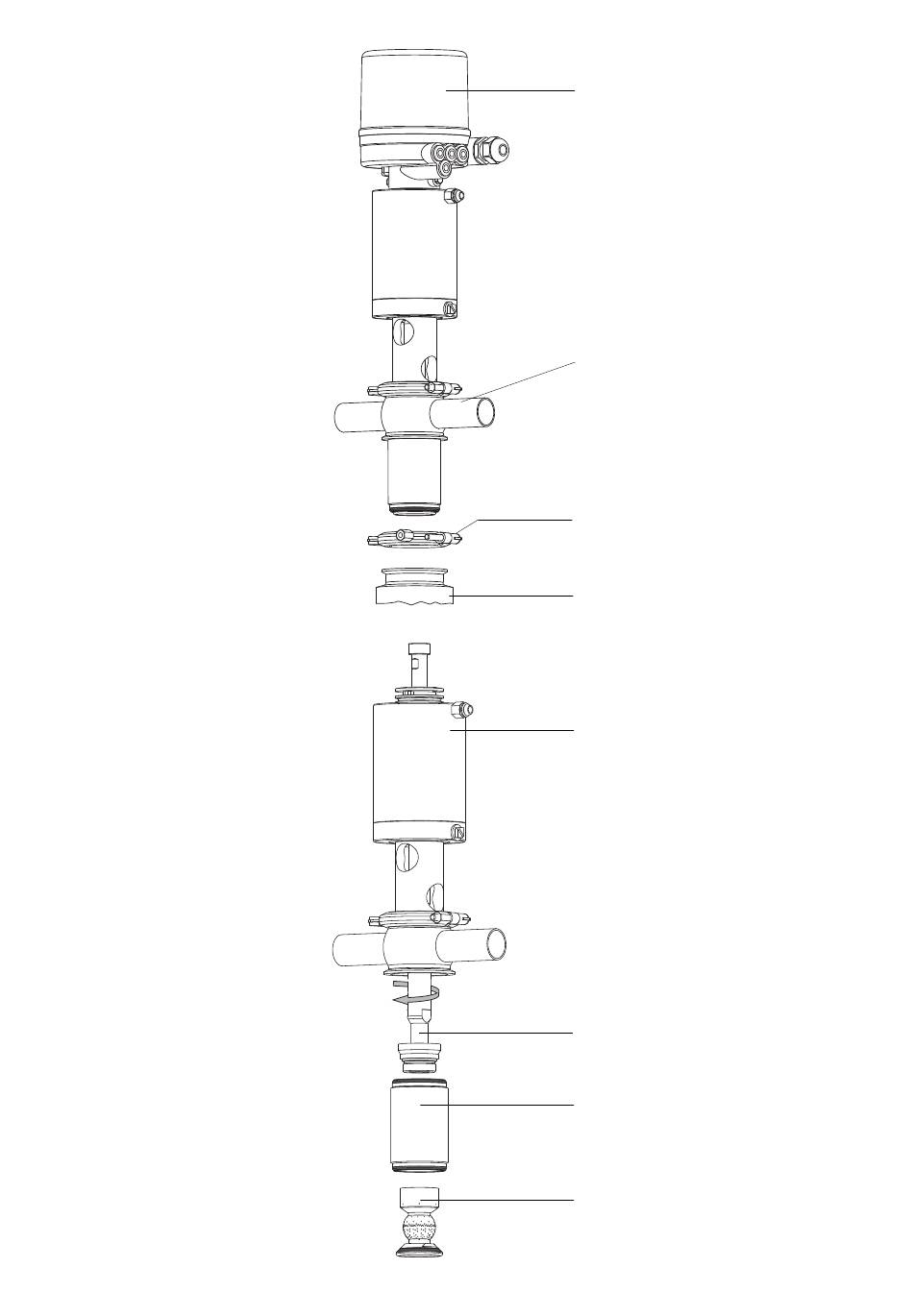

Demontage
In-Line Sprühreiniger mit
Anschlusskopf ECOVENT
• Anschlusskopf (B2)
abbauen.
• Gehäuse (401/402) aus
der Rohrleitung ausbau-
en.
• Klappring (43) lösen
und abnehmen. Sprüh-
reiniger im nicht ange-
steuerten Zustand aus
dem Gehäuseanschluss
(T) ausbauen.
• Antrieb (140) ansteuern
und Sprühkugel (249)
abschrauben (SW24).
• Sitzring (34) entnehmen.
• Ventiltelleroberteil (15)
abschrauben (SW17) und
Antrieb (140) entlüften.
24
Dismantling
B2
In-line Sprayer with
Control module ECOVENT
• Dismantle control mod-
ule (B2).
• Remove housing
(401/402) from the pipe.
• Undo and remove
hinged clamp (43). Do
not separate the in-line
sprayer from the
401/402
housing flange (T) in
actuated condition.
43
T
140
• Activate actuator (140),
and unscrew spray ball
(249) using a spanner,
size 24.
• Remove seat ring (34).
• Unscrew upper valve
disk (15) with a spanner,
size SW17 and deaerate
actuator (140).
15
34
249
