Mit Anschlusskopf Ecovent - GEA IS Originalbetriebsanleitung

In-line sprühreiniger
Inhaltsverzeichnis

Werbung

Mit Anschlusskopf ECOVENT

• Den Sprühreiniger nach der Betriebsanleitung für den
Anschlusskopf elektrisch anschließen .
Initiator justieren
HINWEIS
Die Initiatoren werden im Werk eingestellt.
Durch Transport und Einbau kann sich die Einstellung
verändern und ein Nachjustieren nötig sein (s. Be -
triebsanleitung Anschlusskopf).
• Sprühreiniger in die gewünschte Endlage bringen.
• Kontermutter lösen.

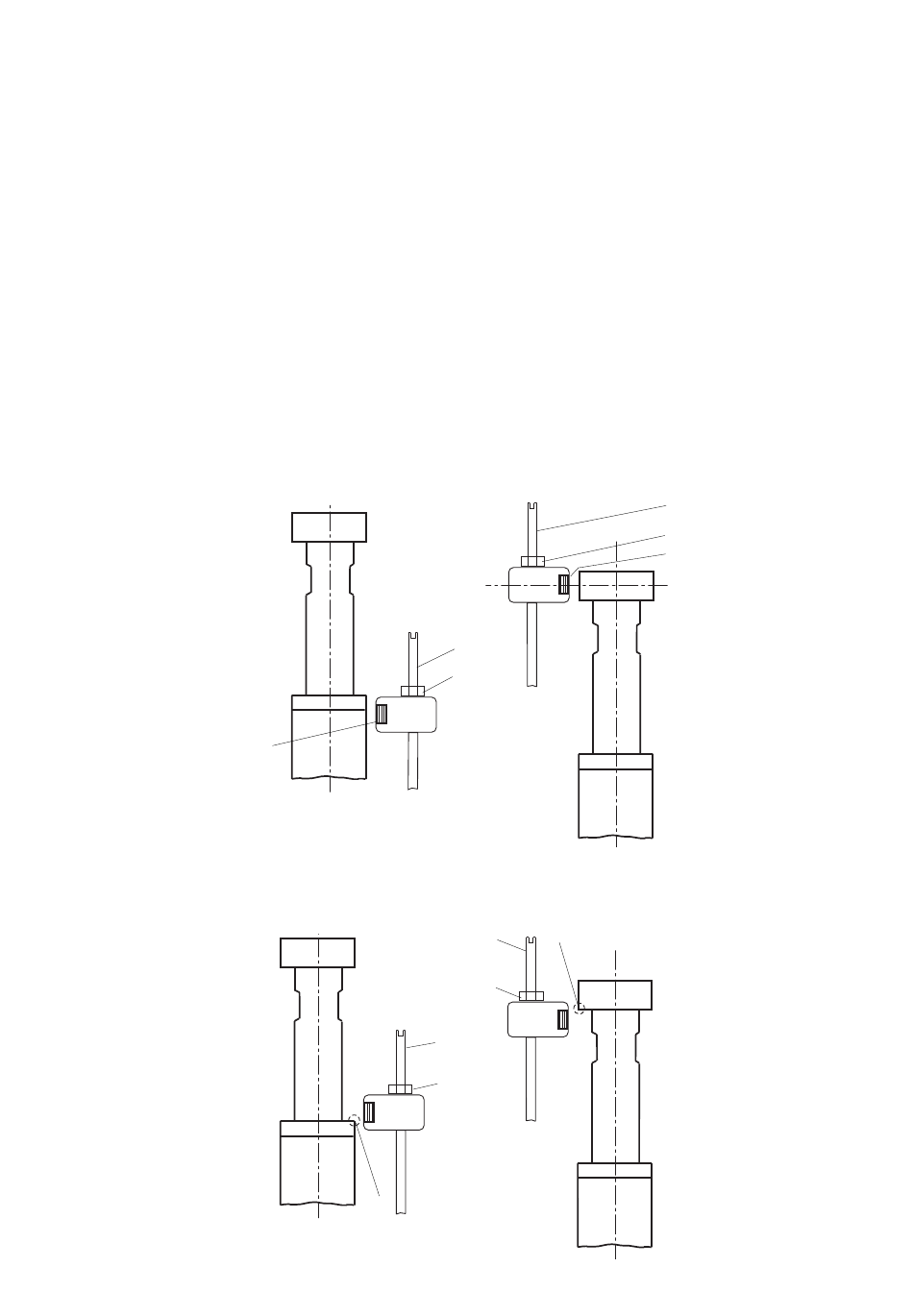

Voreinstellung
Reiniger geöffnet
• Stellschraube (1) des
Initiators drehen, bis
das Schaltfenster (3) auf
der Mitte des
Schaltnockens steht.
(Leuchtdiode ein)
Reiniger geschlossen
• Stellschraube (1) des
Initiators drehen, bis
das Schaltfenster (3)
unterhalb der Schaltnut
steht.
(Leuchtdiode ein)
Schaltpunkt
einstellen
• Initiator mit
Stellschraube (1) in
Richtung Schaltkante (4)
stellen, bis die
Leuchtdiode erlischt.
• Stellschraube (1) um
1 Umdrehung zurück-
drehen.
(Leuchtdiode ein)
• Kontermutter (2) fest-
ziehen.
2015-06 · Sprühreiniger IS / Sprayer IS
Reiniger geschlossen
Sprayer position closed
3
Reiniger geschlossen
Sprayer position closed
4
With control module ECOVENT
• Make the electrical connection for the sprayer in
accor dance with the operating instructions for the
Control module.
Adjusting the pro xi mity switch
NOTE
Proximity switches are adjusted at factory.
Due to transport and installation the adjustment may
alter and may need re-adjustment (see operating
instructions Control Module).
• Set the sprayer to the intended actuated position.
• Slacken the counter nut.
Reiniger geöffnet
Sprayer position opened
1
2
Reiniger geöffnet
Sprayer position opened
4
1
2
1
2
Presetting
Sprayer position opened
1
• Turn the adjusting
screw (1) until the sig-
2
nalling zone (3) is posi-
3
tioned in the middle of
the contact cam.
(LED on)
Sprayer position closed
• Turn the adjusting
screw (1) until the sig-
nalling zone (3) is posi-
tioned under the groove
in the switch bar.
(LED on)
Setting the
switchpoint
• Turn the sensor with the
the adjusting screw (1)
in direction of the
switching edge (4) until
the LED goes out.
• Turn the adjusting
screw (1) back by 1 turns.
(LED on)
• Tighten the counter nut
(2).
17
