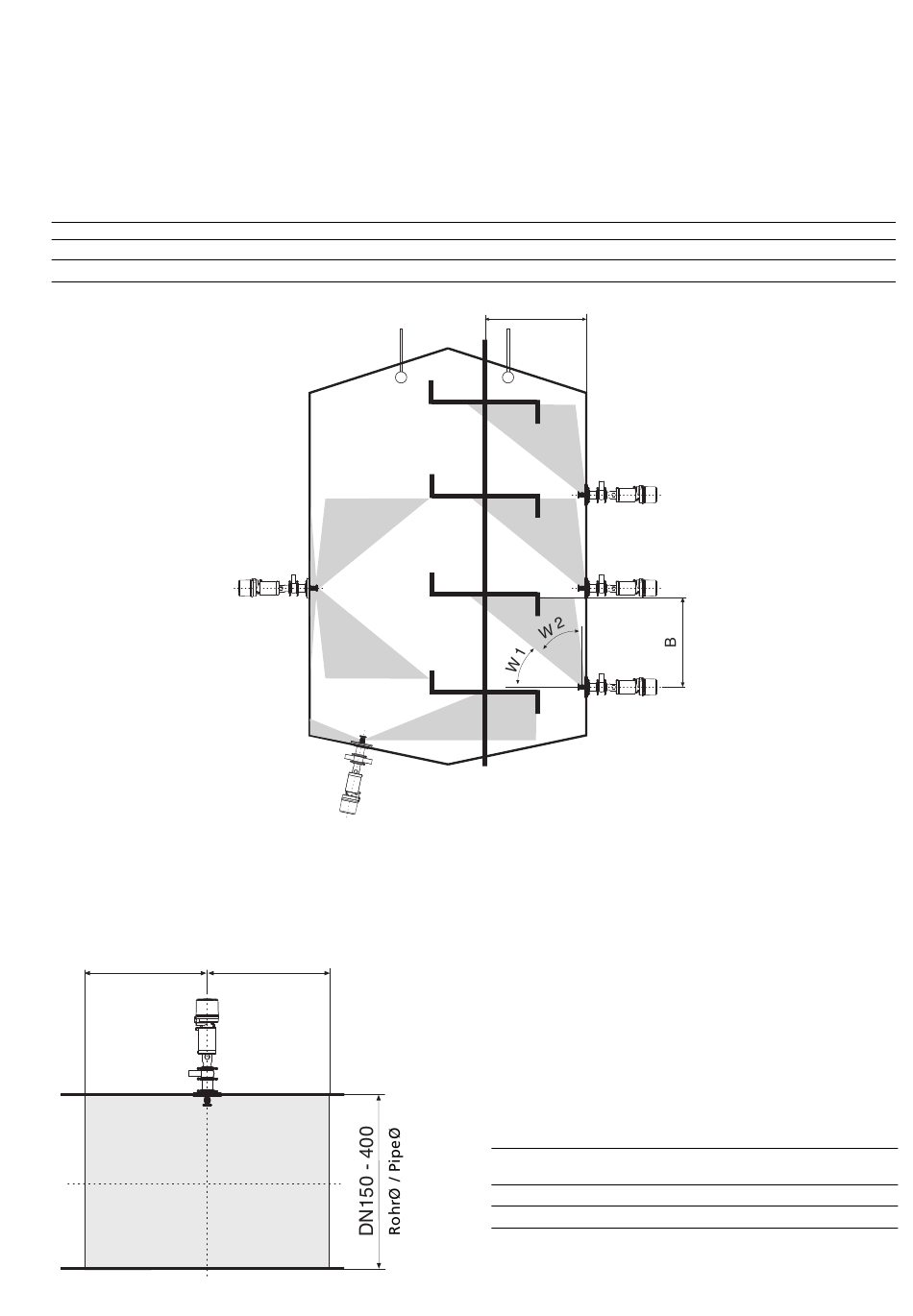

Rührwerksbehälter
Empfohlen
Sprühkugel B 08,
max. Tankdurchmesser 3000 mm
Für die Reinigung des Tanks und der Oberseite des
Rührwerkes sind Sprühkugel oder Zielstrahlreiniger
vorgesehen.
Reinigungsreichweite /Spraying range [mm]
Sprühbohrung/ spray bore 0,6 mm
Sprühbohrung/spray bore 0,8 mm
Rohr horizontal, Reiniger von oben eingebaut
Pipe horizontal, cleaner installed from the top
C
2015-06 · Sprühreiniger IS / Sprayer IS
A
max 1000
max 1500
D
Agitator tank
Recommended
Spray ball B 08
Tank diameter 3000 mm max.
For cleaning the tank and the upper part of the agitator
either spray ball or rotating jet cleaner may be used.
B
W1
max 1200
48°
max 1500
48°
A
Druck Eingangsstutzen Gehäuse/
Pressure inlet socket housing: p = 1,8 ... 2,5 bar
empfohlener Druck/recommended pressure: 2 bar
Rohrneigungswinkel / Pipe inclination angle
Winkel von 0 ...3° berücksichtigt
Angle o f 0 ...3° tak en into co nsid eratio n
Reinigungsreichweite [mm]
Spraying range [mm]
Sprühbohrung/spray bore B 0,6 mm
Sprühbohrung/spray bore B 0,8 mm
W
34°
34°
C
D
800
800
800
800
9
