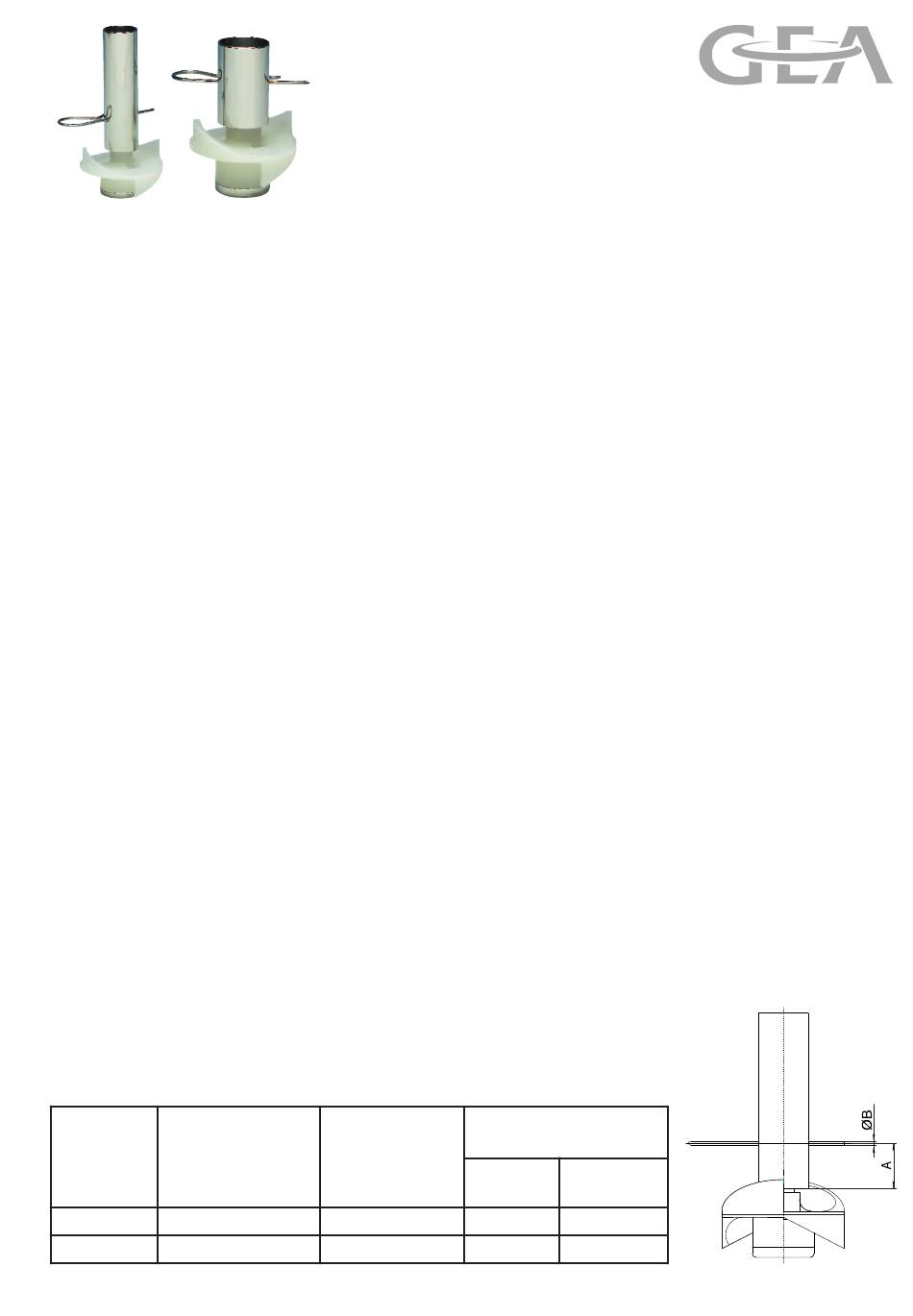

GEA Clipdisc Betriebsanleitung

Betriebsanleitung
Tankreiniger Clipdisc
Standardmaterialien:
Standardanschluss:
Betriebstemperatur:
Umgebungstemperatur: max. 140 °C (284 °F), 30 min
Betriebsdruckbereich:
Tanköffnung:
Düsenmerkmale:
Verwendung und Betrieb
Der Tankreiniger Clipdisc ist für die Reinigung von
Tanks und Behältern bestimmt. Dieser Reiniger wurde
für den Einbau und Betrieb in beliebigem Winkel konzi-
piert.
Sicherheit
Das Montage-, Bedien- und Wartungspersonal muss die
national und lokal geltenden Gesundheits- und Sicher-
heitsvorschriften beachten und eine ausreichende Quali-
fikation fu ̈ r die Ausfu ̈ hrung ihrer Aufgaben besitzen. Es
sind alle in der Betriebsanleitung angegebenen Sicher-
heitshinweise zubeachten.
Beim Einschalten des Reinigers mu ̈ ssen die Gefahrenbe-
reiche frei sein. Der Reiniger muss vor der Sichtprüfung
ausgeschaltetund gegen Wiedereinschalten gesichert
werden. Gewährleisten Sie durch geeignete Sicherungs-
maßnahmen, dass der Reiniger außerhalb des Tanks nie-
mals in Betrieb gehen kann und sich keine Personen
während des Betriebs im Tank aufhalten können.
Sieb
Es wird empfohlen ein Filter/Sieb (500 μm) in der CIP-
Zulaufleitung am Tankreiniger einzubauen, um diesen
vor Verstopfung mit Partikeln oder Schäden zu
schu ̈ tzen.
Rohranschluss /
Connection Tube
Clipdisc 100 1"OD (25,4 x 1,6 mm)
Clipdisc 150 1½"OD (38,1 x 1,6 mm)
2016-05 · Tankreiniger Clipdisc / Tankwasher Clipdisc · Deutsch/English
Edelstahl 316L (1.4404)
PVDF
Splintbefestigung –
siehe Rohrmaße unten
max. 95 °C (203 °F)
2 ... 4 bar (29 ... 58 psi)
Abmessungen siehe Tabelle
unten
360° Spritzbild
Tropfen mit hoher Aufprall-
kraft aus schnell drehender
Scheibe
Min. Tanköffnung/
Min. Vessel Opening
[mm/inch]
80 / 3,15
110 / 4,33
Operating Instructions
Clipdisc Tankwasher
Standard Material:
Standard Connection:
Max. Operating Temp.:
Max. Ambient Temp.:
Operating Pressure Range: 2 ... 4 bar (29 ... 58 psi)
Minimum Vessel Opening: Dimensions see table
Nozzle Characteristics:
Designated use and operation
The Tankwasher Clipdisc is designed for tank inside
cleaning and stationary installation. These units have
been designed for installation and operation at any
angle.
Safety
Installation, operation and maintenance personnel must
adhere to national and local health & safety regulations
and must be suitably qualified to carry out their tasks.
Observe the safety instructions given in the relevant
operating instructions.
When the cleaner is switched on, the danger zones must
be free. Always keep danger zones clear. Before starting
any inspection, the cleaner must be switched off and
secured against being switched back on. Ensure by suit-
able protective measures that the cleaner cannot be set
into operation outside of the tank and that nobody can
be inside the tank during operation.
Strainer
We strongly recommend the installation of a 500 micron
filter/strainer in the CIP supply line close to the
tankwasher to protect it against particulate blocking or
damage.
Maße für Rohrbohrung /
Dimensions for pipe drilling
A
ØB
[mm/inch]
[mm/inch]
23 / 0,91 2,5 / 0,1
30 / 1,18 3,5 / 0,14
316L stainless steel (1.4404)
PVDF
Pin fix – see tube sizes
below
95 °C max. (203 °F)
140 °C max. (284 °F) 30 min
below
360° spray pattern
High impact droplets from
a fast spinning disc
