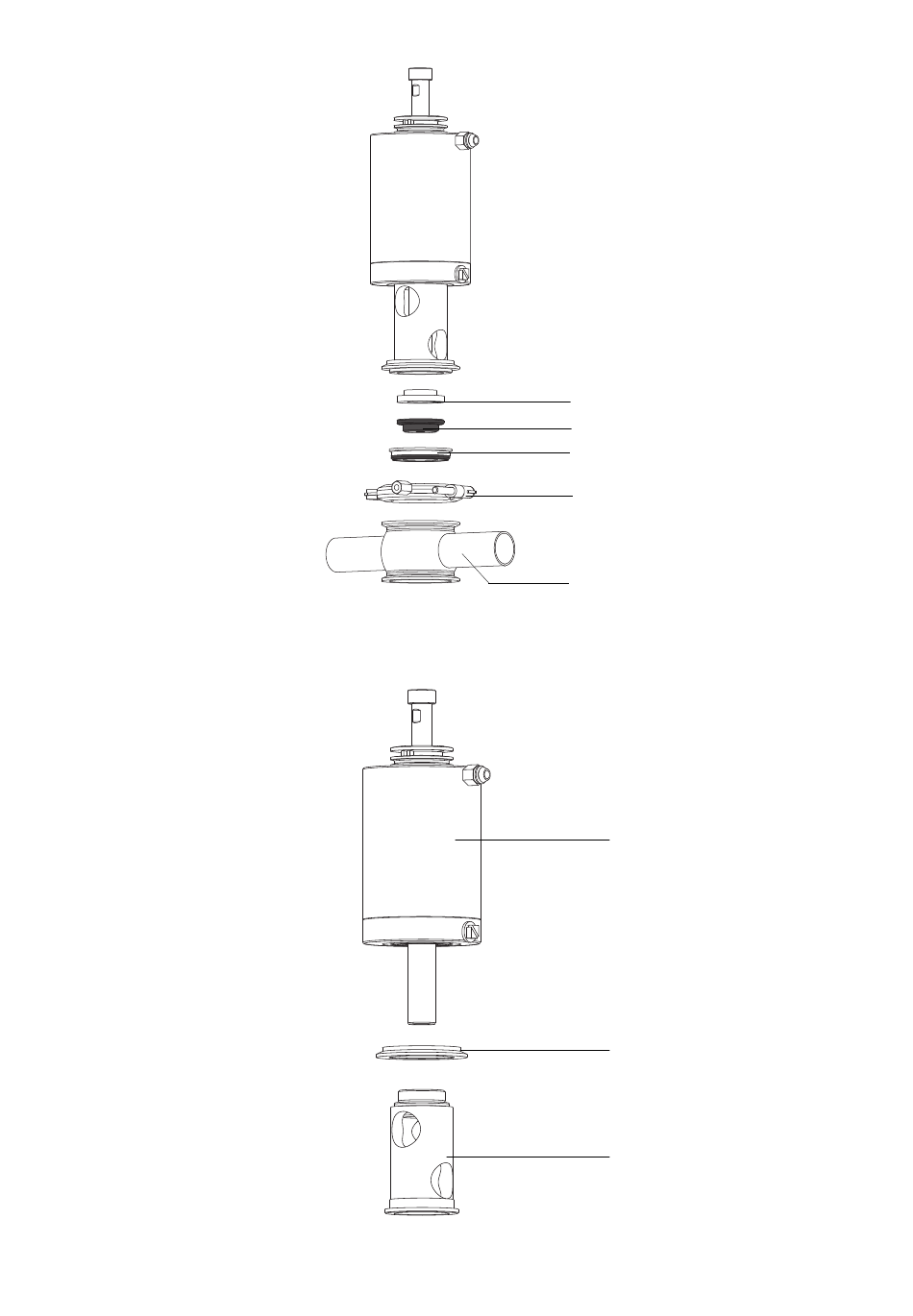

• Klappring (43) lösen
und entfernen.
• Gehäuse (401/402),
Dichtscheibe (3), Dicht-
ring (1) und Lager (2)
abbauen.
• Laterne (9) mit einem
Rundstab/Rohr aus
dem Antrieb (140) lösen
und herausdrehen.
• Verschlussring (4) ent-
nehmen.
2015-06 · Sprühreiniger IS / Sprayer IS
• Undo and remove
hinged clamp (43).
• Dismantle housing
(401/402), seal disk (3),
seal ring (1) and
bearing (2).
2
1
3
43
401/402
• Slacken and unscrew
lantern (9) from the
actuator (140) using a
rod/pipe.
• Remove locking ring
140
(4).
4
9
25
