• Antrieb (140) mit Druck-
luft ansteuern.
•Sitzring (34) in das
Gehäuse (401/402) ein-
führen.
• Sprühkugel (249) mit
Ventiltelleroberteil (15)
verschrauben (SW24)
und mit einem Drehmo-
ment von 30 Nm anzie-
hen.
• Antrieb (140) entlüften.
Klappringe
• Die Muttern der
Klappringe mit einem
Drehmoment von 9 Nm
anziehen.
Montage
In-Line Sprühreiniger mit
Anschlusskopf ECOVENT
• Montagesockel (198.2)
mit Stirnlochschlüssel
festschrauben.
• Schaltstange (139.2) auf-
schrauben.
2015-06 · Sprühreiniger IS / Sprayer IS

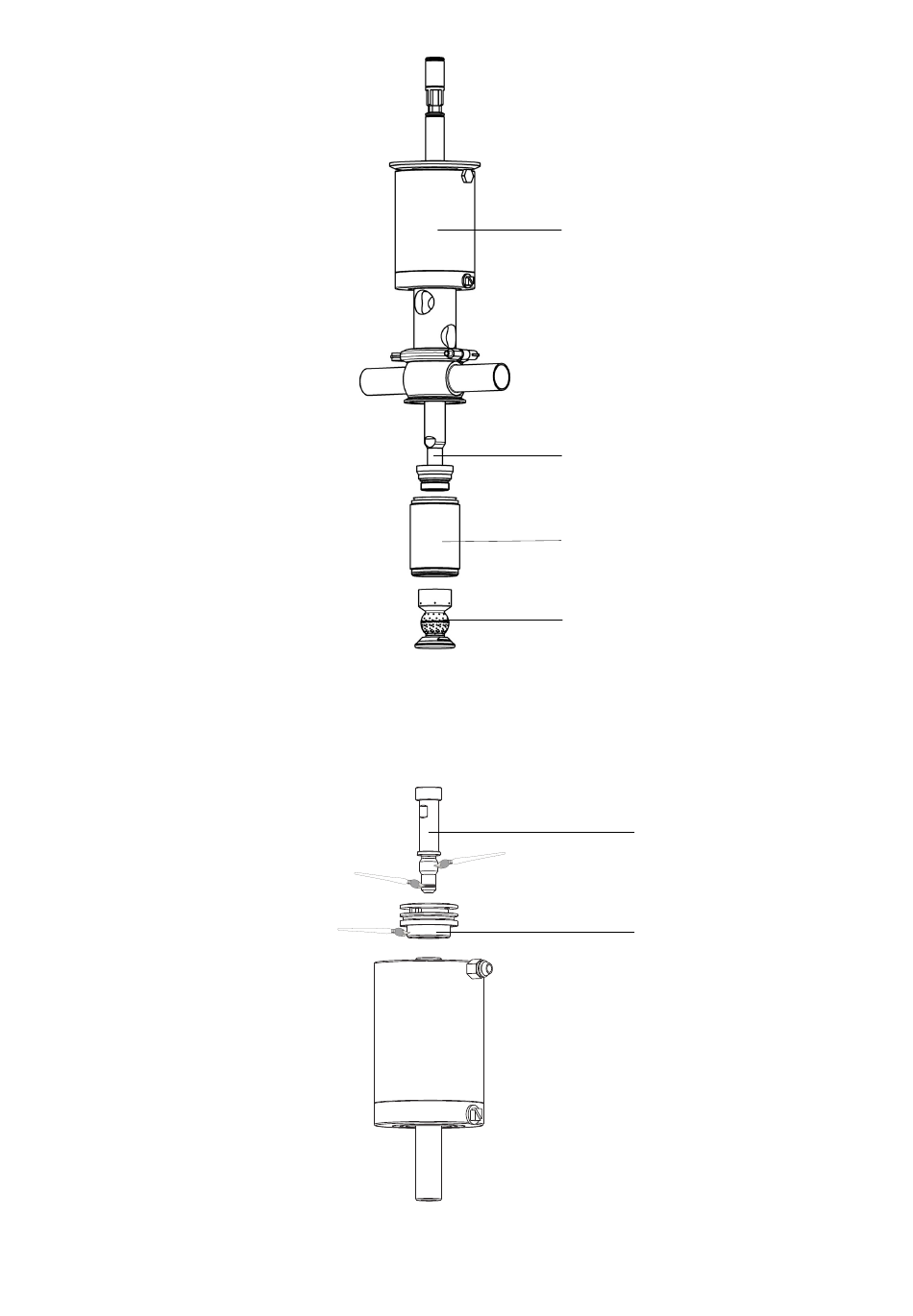

• Activate actuator (140)
with compressed air.
• Insert seat ring (34) into
housing (401/402).
• Screw spray ball (249)
and upper valve disk
(15) together using a
spanner, size 24 and
140
tighten with a torque of
30 Nm.
• Deaerate actuator (140).
Hinged clamps
• Tighten the nuts of the
15
hinged clamps with a
torque of 9 Nm.
34
249
Assembly
In-line Sprayer with
Control module ECOVENT
139.2
• Tighten the mounting
base (198.2) using the
head face spanner.
198.2
• Screw-on switch bar
(139.2).
31
