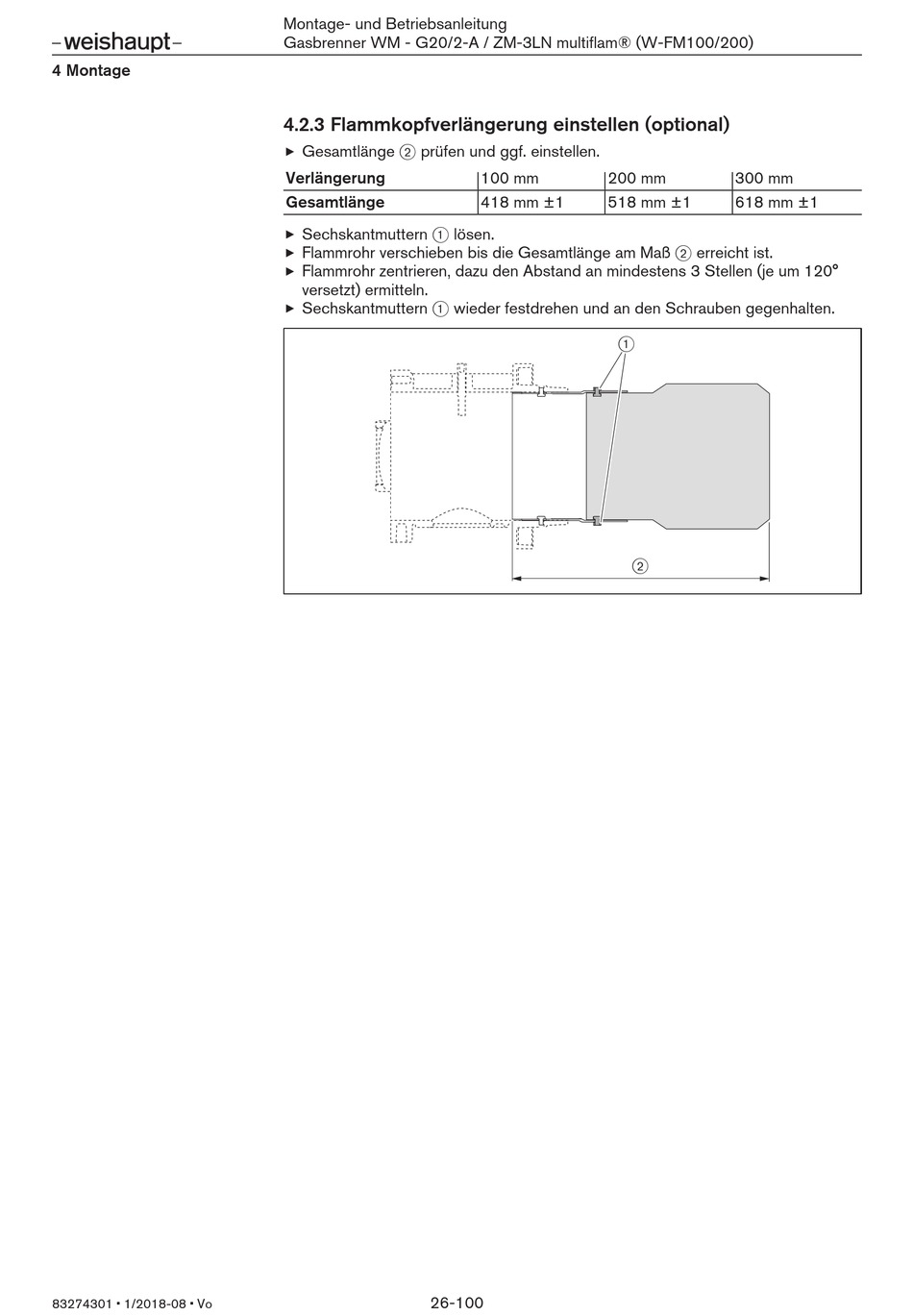

4.2.3 Flammkopfverlängerung einstellen (optional)
Gesamtlänge 2 prüfen und ggf. einstellen.
Verlängerung
Gesamtlänge
Sechskantmuttern 1 lösen.
Flammrohr verschieben bis die Gesamtlänge am Maß 2 erreicht ist.
Flammrohr zentrieren, dazu den Abstand an mindestens 3 Stellen (je um 120°
versetzt) ermitteln.
Sechskantmuttern 1 wieder festdrehen und an den Schrauben gegenhalten.
26-100
100 mm 200 mm
418 mm ±1 518 mm ±1
1
2
300 mm
618 mm ±1
