5 Installation
W-MF
1
2
4
83274301 1/2018-08 Vo
Montage- und Betriebsanleitung
Gasbrenner WM - G20/2-A / ZM-3LN multiflam® (W-FM100/200)

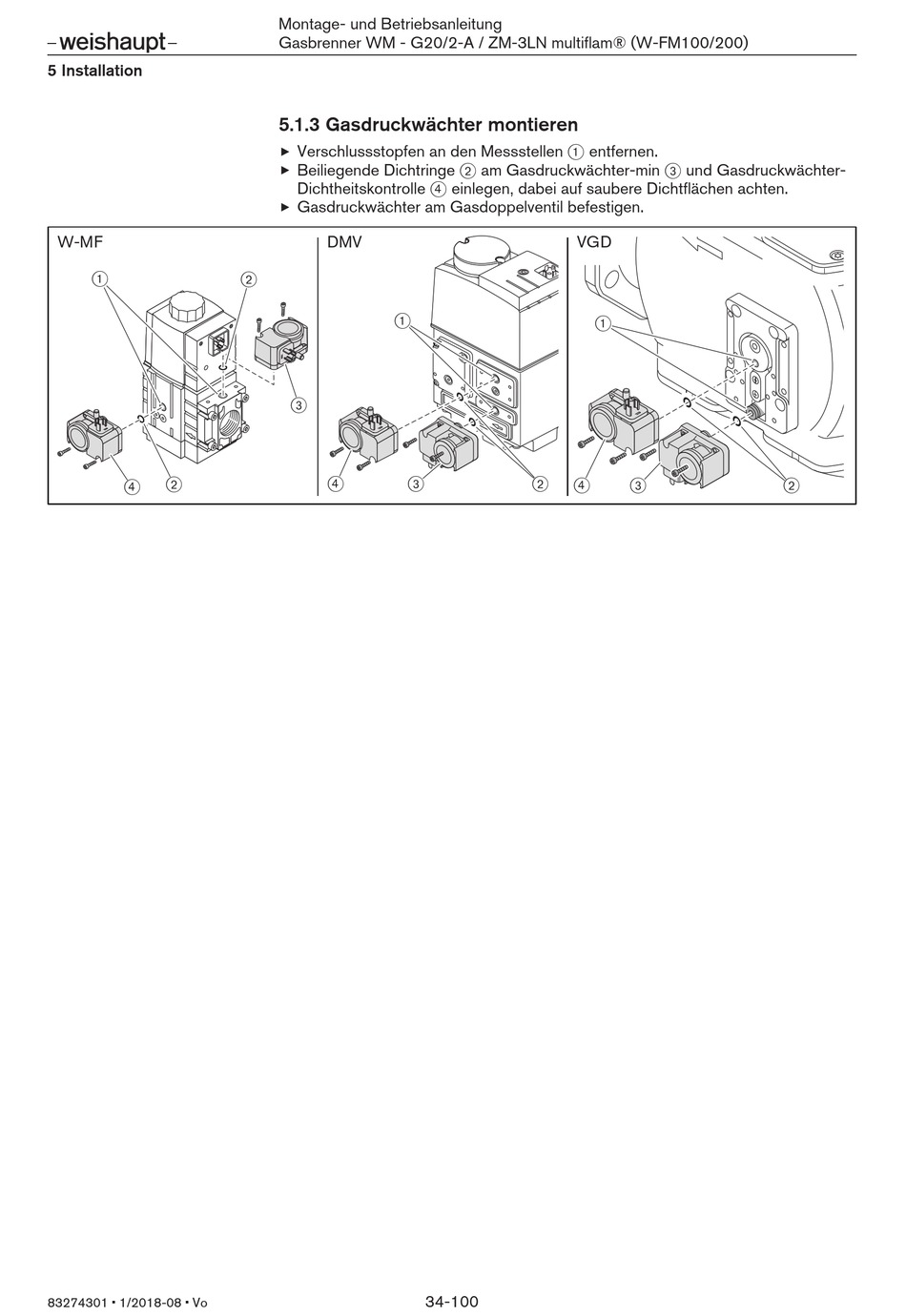

5.1.3 Gasdruckwächter montieren
Verschlussstopfen an den Messstellen 1 entfernen.
Beiliegende Dichtringe 2 am Gasdruckwächter-min 3 und Gasdruckwächter-
Dichtheitskontrolle 4 einlegen, dabei auf saubere Dichtflächen achten.
Gasdruckwächter am Gasdoppelventil befestigen.
DMV
2
1
3
4
3
VGD
1
2
4
34-100
3
2
