9 Wartung
83274301 1/2018-08 Vo
Montage- und Betriebsanleitung
Gasbrenner WM - G20/2-A / ZM-3LN multiflam® (W-FM100/200)

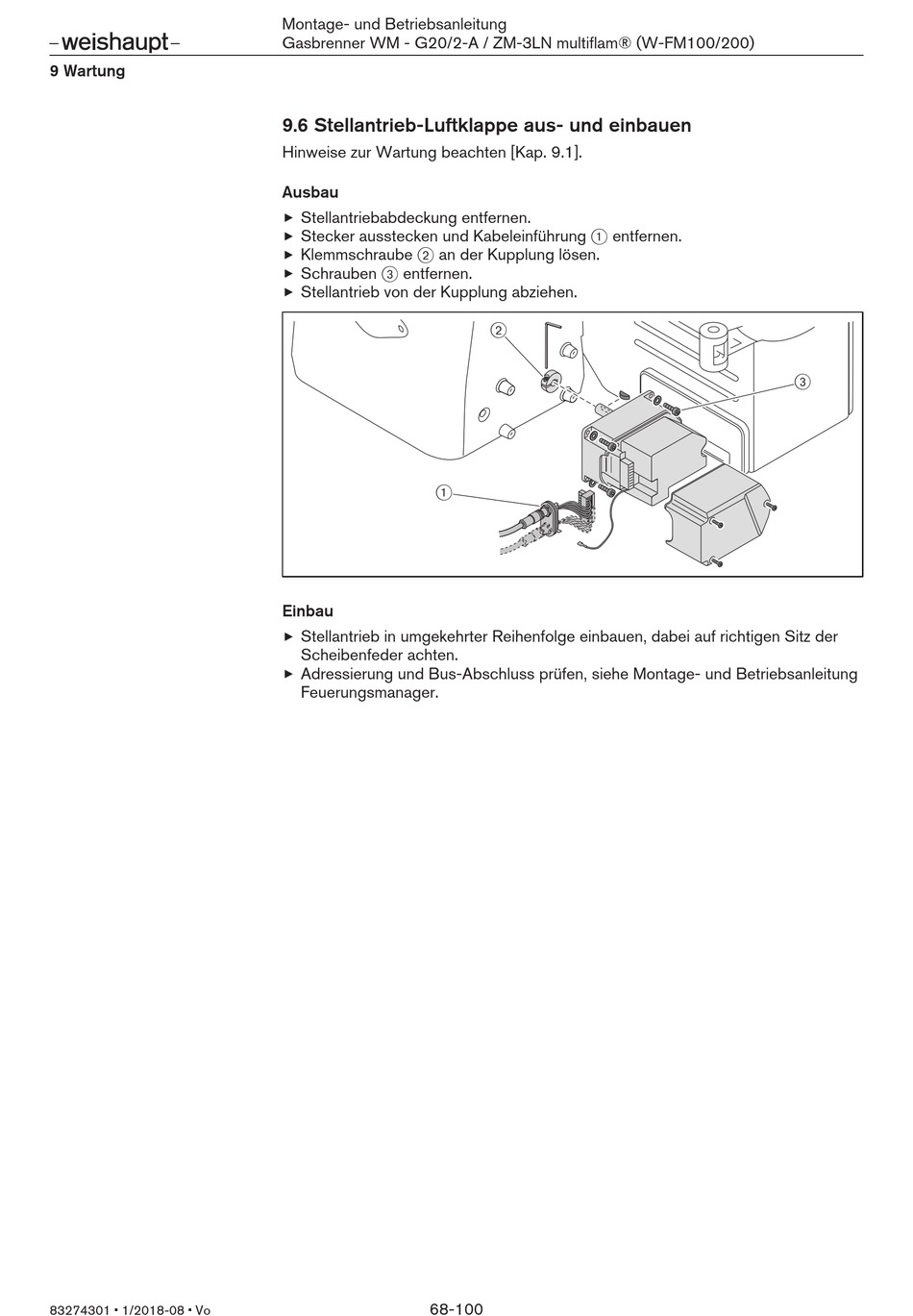

9.6 Stellantrieb-Luftklappe aus- und einbauen
Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Stellantriebabdeckung entfernen.
Stecker ausstecken und Kabeleinführung 1 entfernen.
Klemmschraube 2 an der Kupplung lösen.
Schrauben 3 entfernen.
Stellantrieb von der Kupplung abziehen.
1
Einbau
Stellantrieb in umgekehrter Reihenfolge einbauen, dabei auf richtigen Sitz der
Scheibenfeder achten.
Adressierung und Bus-Abschluss prüfen, siehe Montage- und Betriebsanleitung
Feuerungsmanager.
68-100
2
3
