Weishaupt WM-G20/2-A/ZM-3LN multiflam Montage- Und Betriebsanleitung Seite 48

7 Inbetriebnahme
3
4
83274301 1/2018-08 Vo
Montage- und Betriebsanleitung
Gasbrenner WM - G20/2-A / ZM-3LN multiflam® (W-FM100/200)

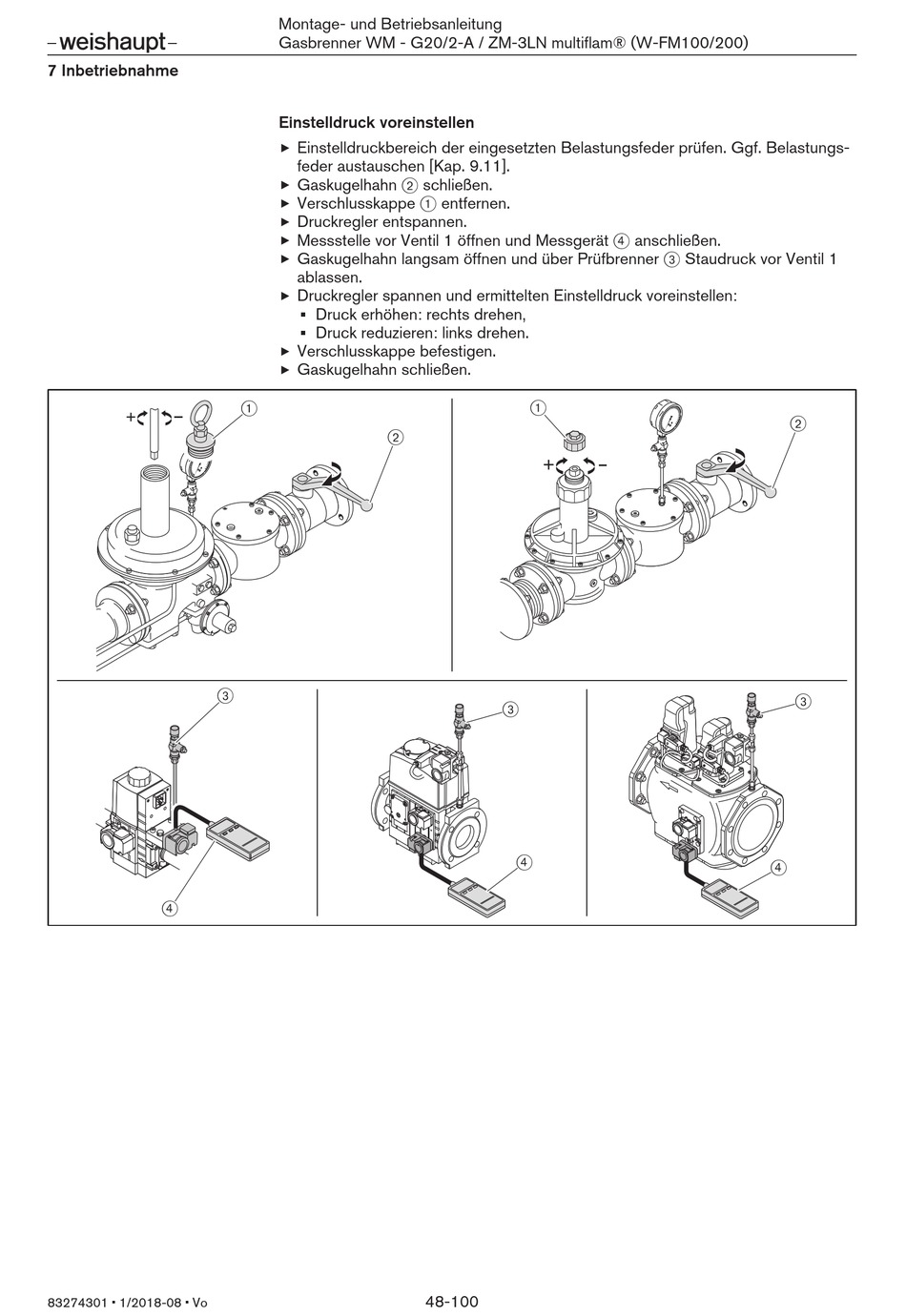

Einstelldruck voreinstellen
Einstelldruckbereich der eingesetzten Belastungsfeder prüfen. Ggf. Belastungs-
feder austauschen [Kap. 9.11].
Gaskugelhahn 2 schließen.
Verschlusskappe 1 entfernen.
Druckregler entspannen.
Messstelle vor Ventil 1 öffnen und Messgerät 4 anschließen.
Gaskugelhahn langsam öffnen und über Prüfbrenner 3 Staudruck vor Ventil 1
ablassen.
Druckregler spannen und ermittelten Einstelldruck voreinstellen:
Druck erhöhen: rechts drehen,
Druck reduzieren: links drehen.
Verschlusskappe befestigen.
Gaskugelhahn schließen.
1
2
1
3
4
48-100
2
3
4
