Hochdruck Beispiel
Niederdruck Beispiel
83274301 1/2018-08 Vo
Montage- und Betriebsanleitung
Gasbrenner WM - G20/2-A / ZM-3LN multiflam® (W-FM100/200)

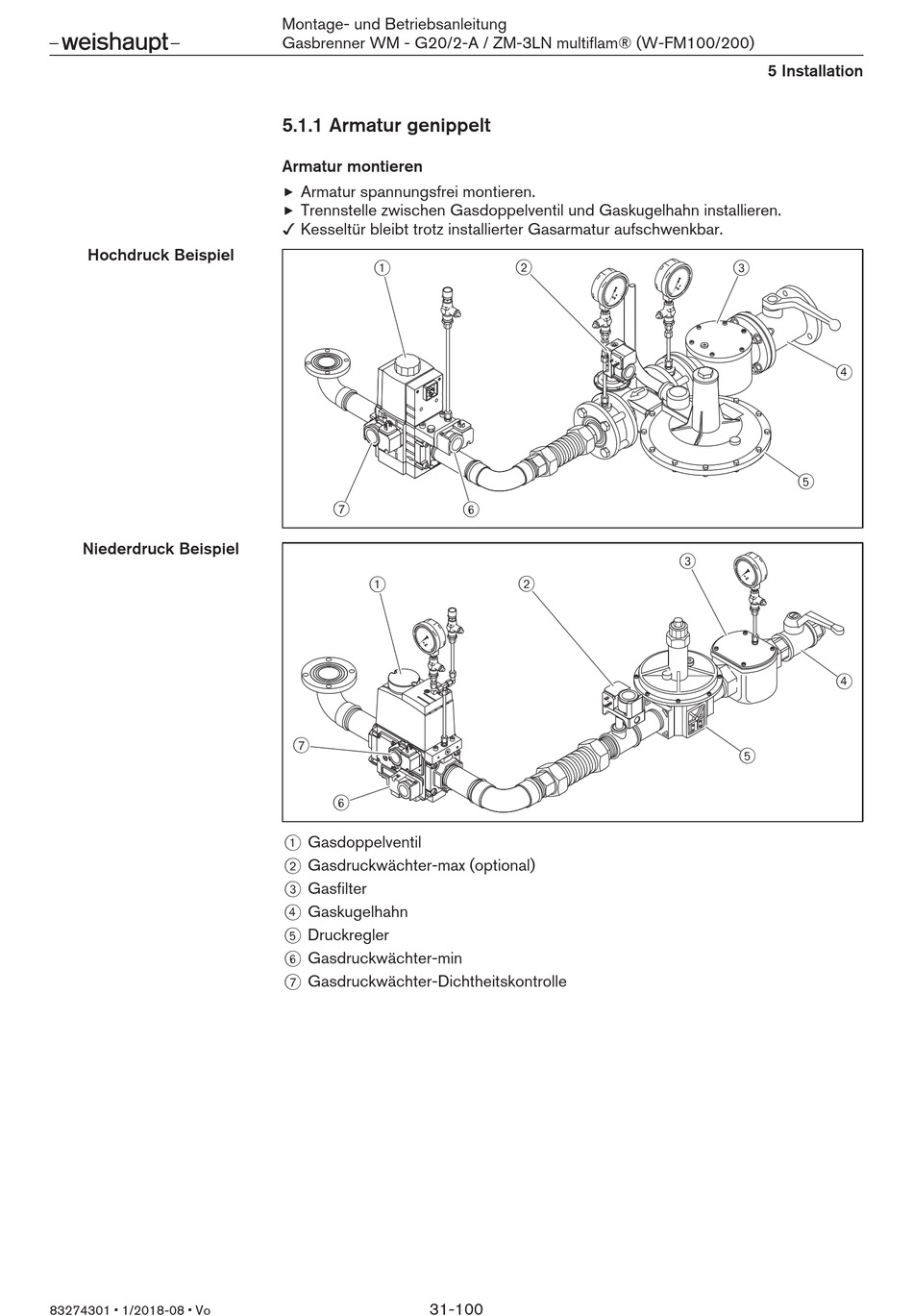

5.1.1 Armatur genippelt

Armatur montieren
Armatur spannungsfrei montieren.
Trennstelle zwischen Gasdoppelventil und Gaskugelhahn installieren.
Kesseltür bleibt trotz installierter Gasarmatur aufschwenkbar.
1
7
1
7
6
1 Gasdoppelventil
2 Gasdruckwächter-max (optional)
3 Gasfilter
4 Gaskugelhahn
5 Druckregler
6 Gasdruckwächter-min
7 Gasdruckwächter-Dichtheitskontrolle
31-100
2
6
2
5 Installation
3
4
5
3
4
5
