83289001 1/2018-03 Sjo
Montage- und Betriebsanleitung
Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200)

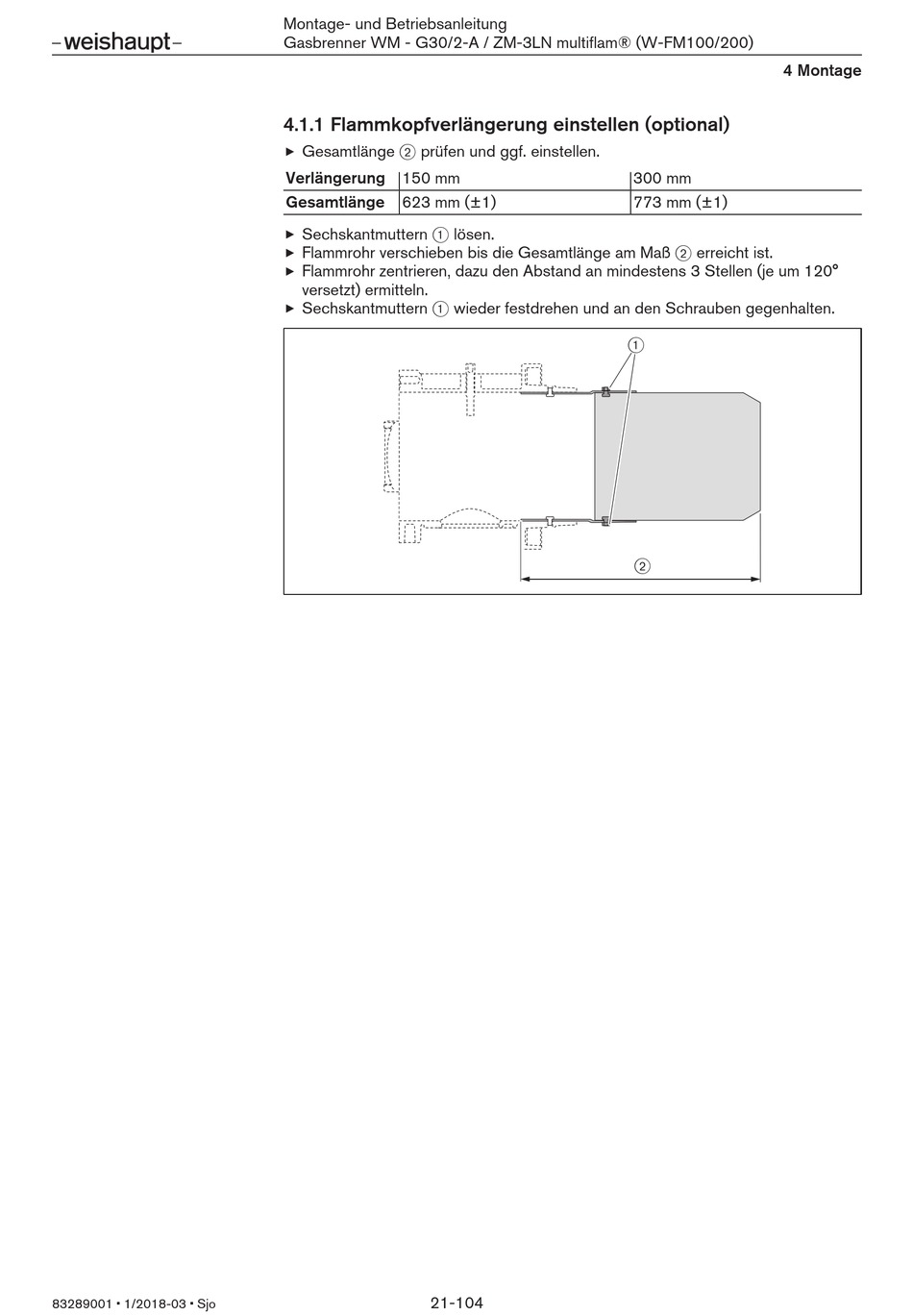

4.1.1 Flammkopfverlängerung einstellen (optional)
Gesamtlänge 2 prüfen und ggf. einstellen.
Verlängerung 150 mm
Gesamtlänge 623 mm (±1)
Sechskantmuttern 1 lösen.
Flammrohr verschieben bis die Gesamtlänge am Maß 2 erreicht ist.
Flammrohr zentrieren, dazu den Abstand an mindestens 3 Stellen (je um 120°
versetzt) ermitteln.
Sechskantmuttern 1 wieder festdrehen und an den Schrauben gegenhalten.
21-104
4 Montage
300 mm
773 mm (±1)
1
2
