7 Inbetriebnahme
Prüfdruck
Wartezeit für Druckausgleich
Prüfzeit
zulässiger Druckabfall
2 1
2 1
83274301 1/2018-08 Vo
Montage- und Betriebsanleitung
Gasbrenner WM - G20/2-A / ZM-3LN multiflam® (W-FM100/200)

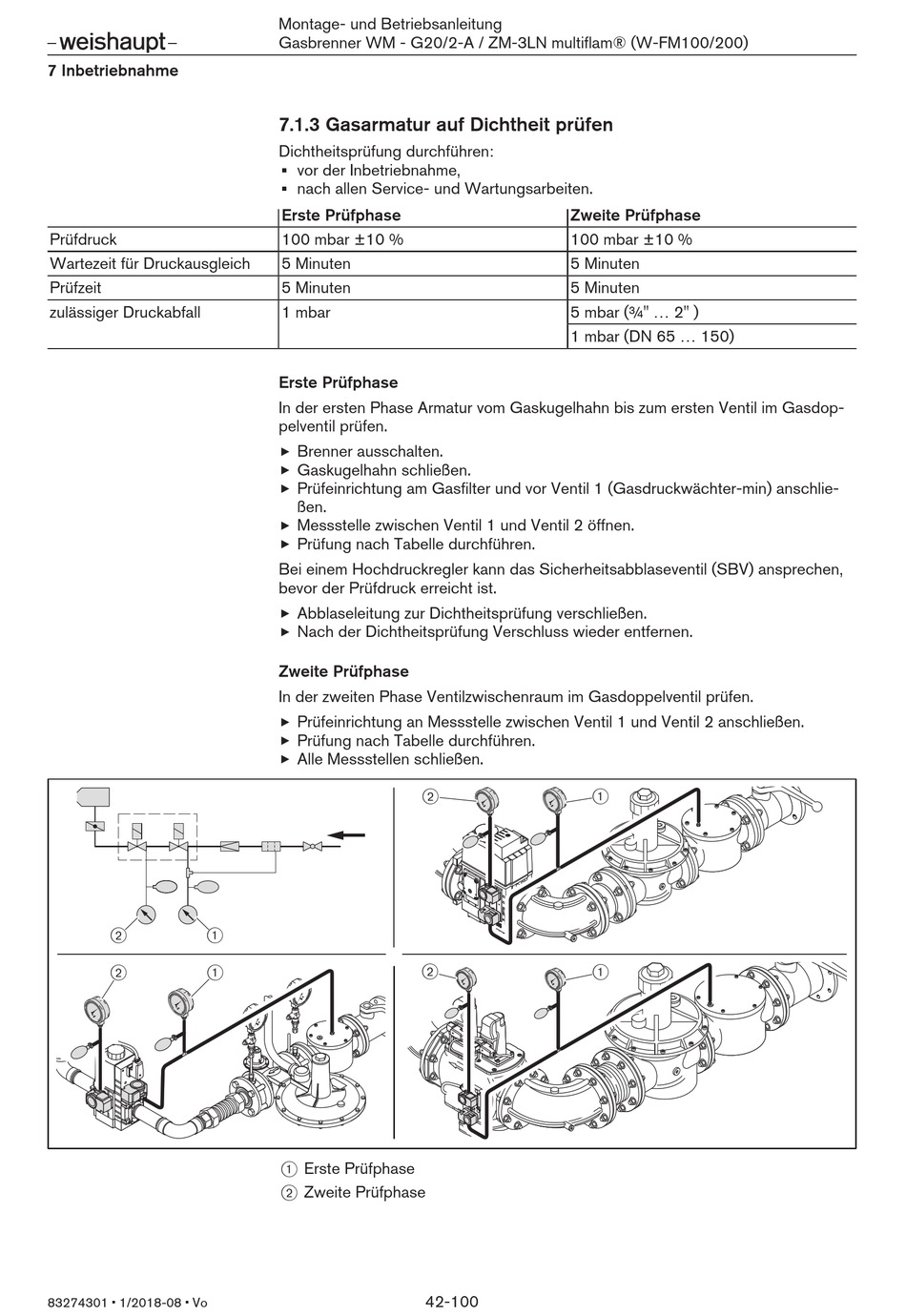

7.1.3 Gasarmatur auf Dichtheit prüfen
Dichtheitsprüfung durchführen:
vor der Inbetriebnahme,
nach allen Service- und Wartungsarbeiten.
Erste Prüfphase
100 mbar ±10 %
5 Minuten
5 Minuten
1 mbar
Erste Prüfphase
In der ersten Phase Armatur vom Gaskugelhahn bis zum ersten Ventil im Gasdop-
pelventil prüfen.
Brenner ausschalten.
Gaskugelhahn schließen.
Prüfeinrichtung am Gasfilter und vor Ventil 1 (Gasdruckwächter-min) anschlie-
ßen.
Messstelle zwischen Ventil 1 und Ventil 2 öffnen.
Prüfung nach Tabelle durchführen.
Bei einem Hochdruckregler kann das Sicherheitsabblaseventil (SBV) ansprechen,
bevor der Prüfdruck erreicht ist.
Abblaseleitung zur Dichtheitsprüfung verschließen.
Nach der Dichtheitsprüfung Verschluss wieder entfernen.
Zweite Prüfphase
In der zweiten Phase Ventilzwischenraum im Gasdoppelventil prüfen.
Prüfeinrichtung an Messstelle zwischen Ventil 1 und Ventil 2 anschließen.
Prüfung nach Tabelle durchführen.
Alle Messstellen schließen.
2
2
1 Erste Prüfphase
2 Zweite Prüfphase
42-100
Zweite Prüfphase
100 mbar ±10 %
5 Minuten
5 Minuten
5 mbar (¾" ... 2" )
1 mbar (DN 65 ... 150)
1
1
