Montage- und Betriebsanleitung
Gasbrenner WM - G20/2-A / ZM-3LN multiflam® (W-FM100/200)
Brennermotor anschließen
Der Motor muss thermisch und gegen Kurzschluss geschützt werden. Weishaupt
empfiehlt den Einsatz von einem Motorschutzschalter.
Klemmkasten am Motor öffnen.
Spannungsversorgung nach beiliegendem Schaltplan anschließen, dabei Motor-
drehrichtung beachten.
Drehzahlregelung (optional)
Sitzt der Frequenzumrichter auf dem Motor, ist die Zuleitung zum Frequenzumrich-
ter ungeschirmt.

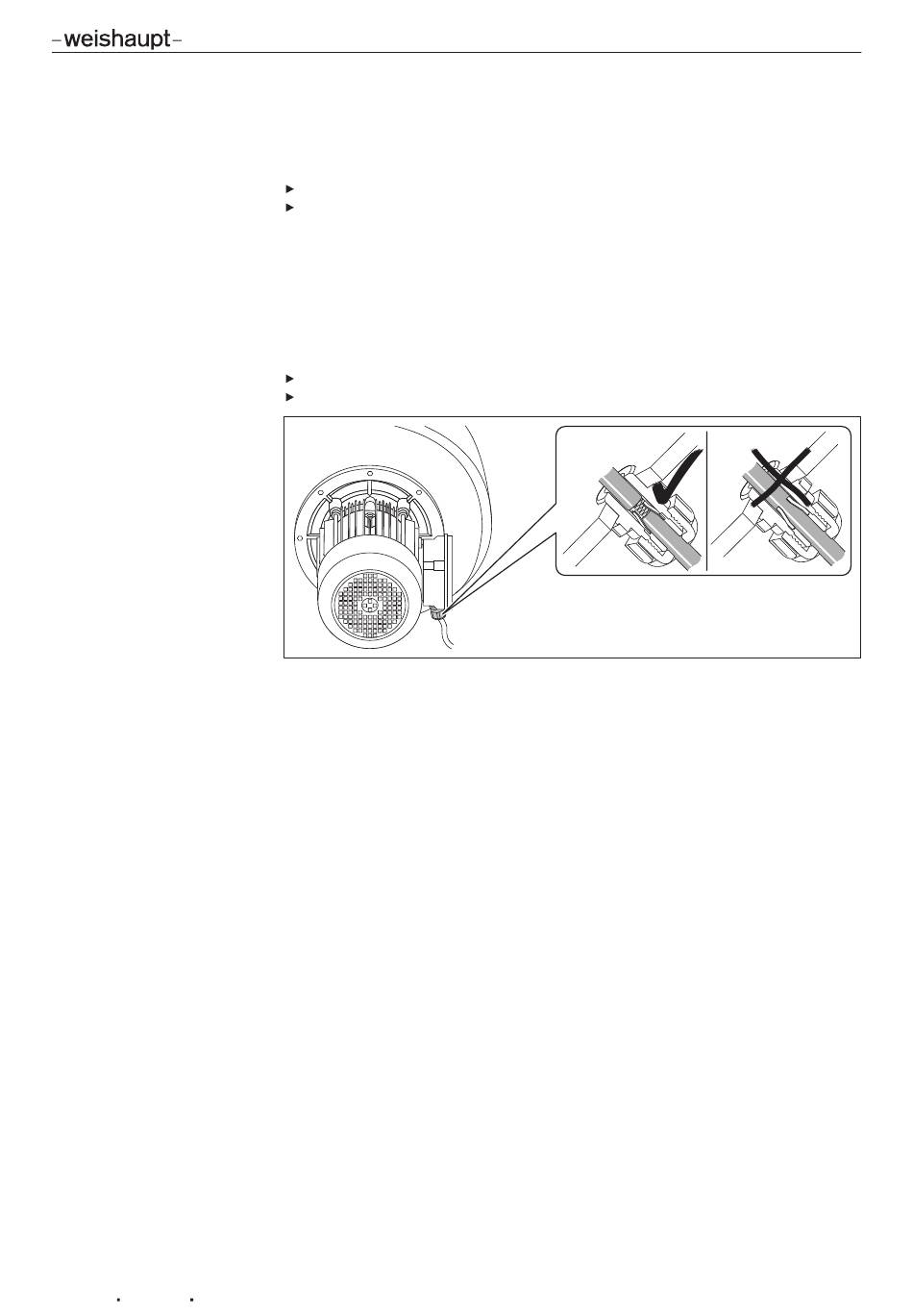

Sitzt der Frequenzumrichter separat, Steuerleitung und Motoranschluss abge-
schirmt verlegen.
Schirm am Frequenzumrichter auf den Schirmbügeln auflegen.
Am Brenner Schirmkabelverschraubungen (Metall) verwenden.
37-100
5 Installation
