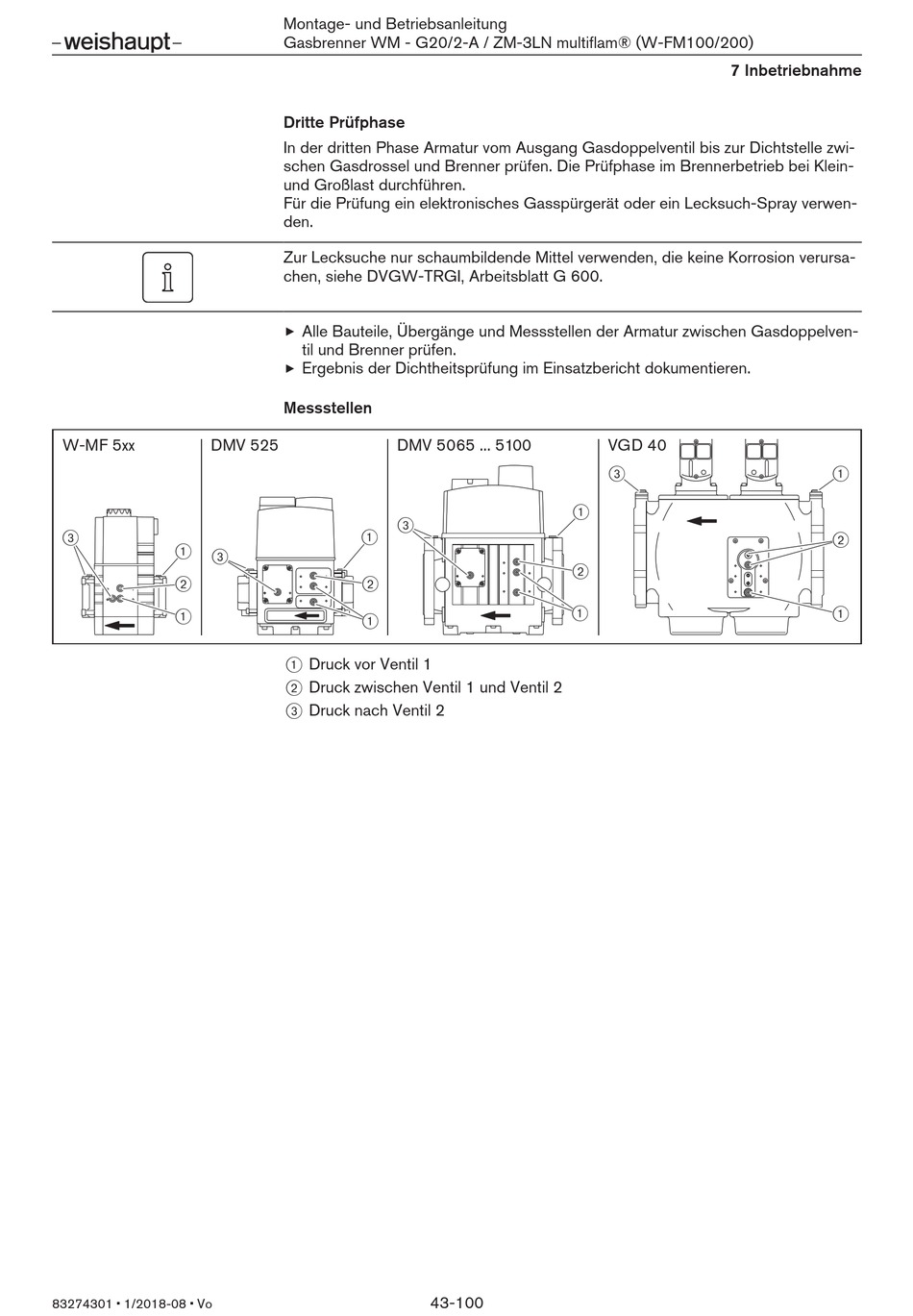

Dritte Prüfphase
In der dritten Phase Armatur vom Ausgang Gasdoppelventil bis zur Dichtstelle zwi-
schen Gasdrossel und Brenner prüfen. Die Prüfphase im Brennerbetrieb bei Klein-
und Großlast durchführen.
Für die Prüfung ein elektronisches Gasspürgerät oder ein Lecksuch-Spray verwen-
den.
Zur Lecksuche nur schaumbildende Mittel verwenden, die keine Korrosion verursa-
chen, siehe DVGW-TRGI, Arbeitsblatt G 600.
Alle Bauteile, Übergänge und Messstellen der Armatur zwischen Gasdoppelven-
til und Brenner prüfen.
Ergebnis der Dichtheitsprüfung im Einsatzbericht dokumentieren.
Messstellen
DMV 5065 ... 5100
3
1
2
1
1 Druck vor Ventil 1
2 Druck zwischen Ventil 1 und Ventil 2
3 Druck nach Ventil 2
