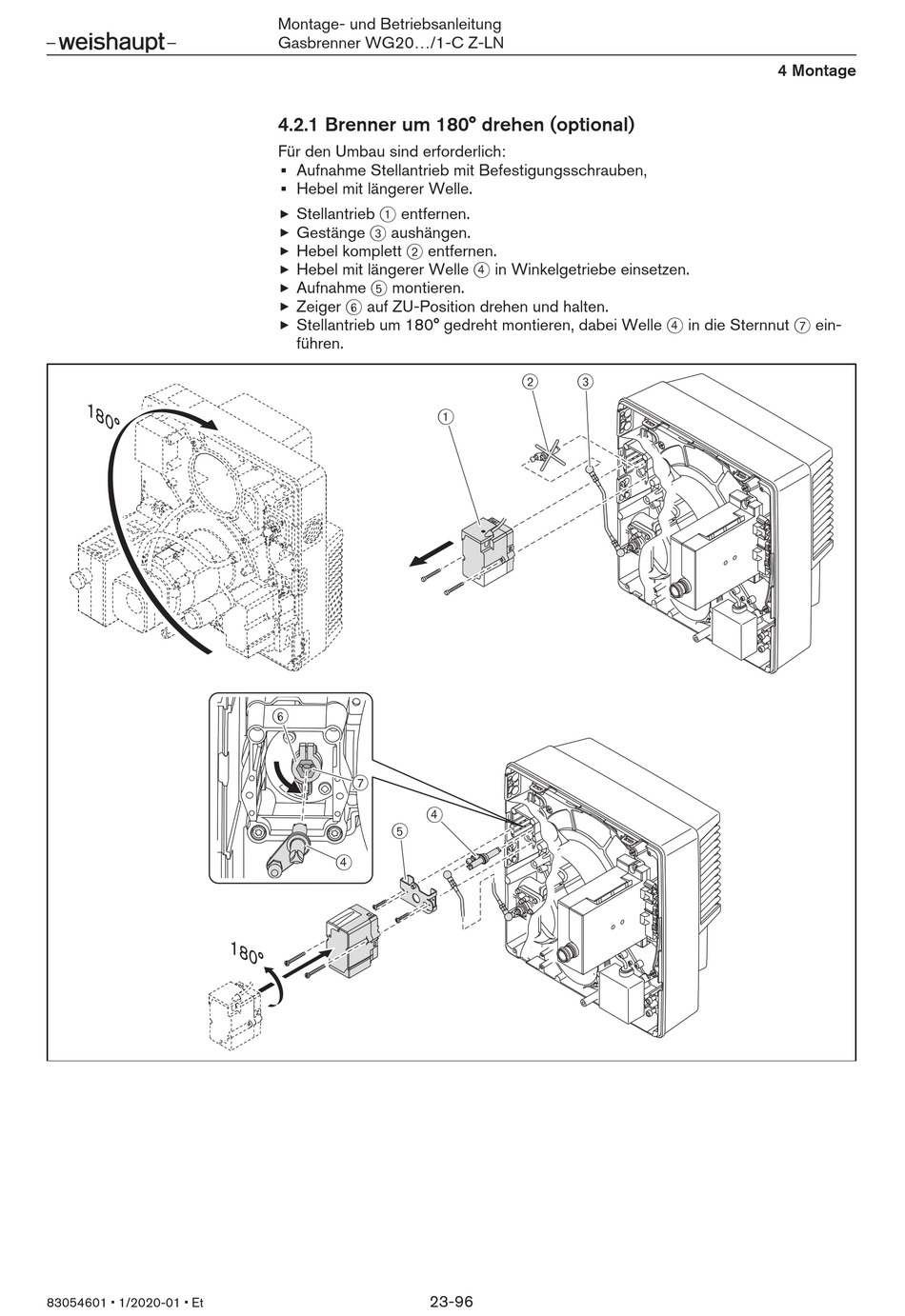

4.2.1 Brenner um 180° drehen (optional)
Für den Umbau sind erforderlich:
Aufnahme Stellantrieb mit Befestigungsschrauben,
Hebel mit längerer Welle.
Stellantrieb 1 entfernen.
Gestänge 3 aushängen.
Hebel komplett 2 entfernen.
Hebel mit längerer Welle 4 in Winkelgetriebe einsetzen.
Aufnahme 5 montieren.
Zeiger 6 auf ZU-Position drehen und halten.
Stellantrieb um 180° gedreht montieren, dabei Welle 4 in die Sternnut 7 ein-
führen.
6
7
5
4
1 8 0
°
2 3
1
4
