Ionisations- Und Zündelektrode Einstellen - Weishaupt WM-G20/2-A/ZM-3LN multiflam Montage- Und Betriebsanleitung

83274301 1/2018-08 Vo
Montage- und Betriebsanleitung
Gasbrenner WM - G20/2-A / ZM-3LN multiflam® (W-FM100/200)

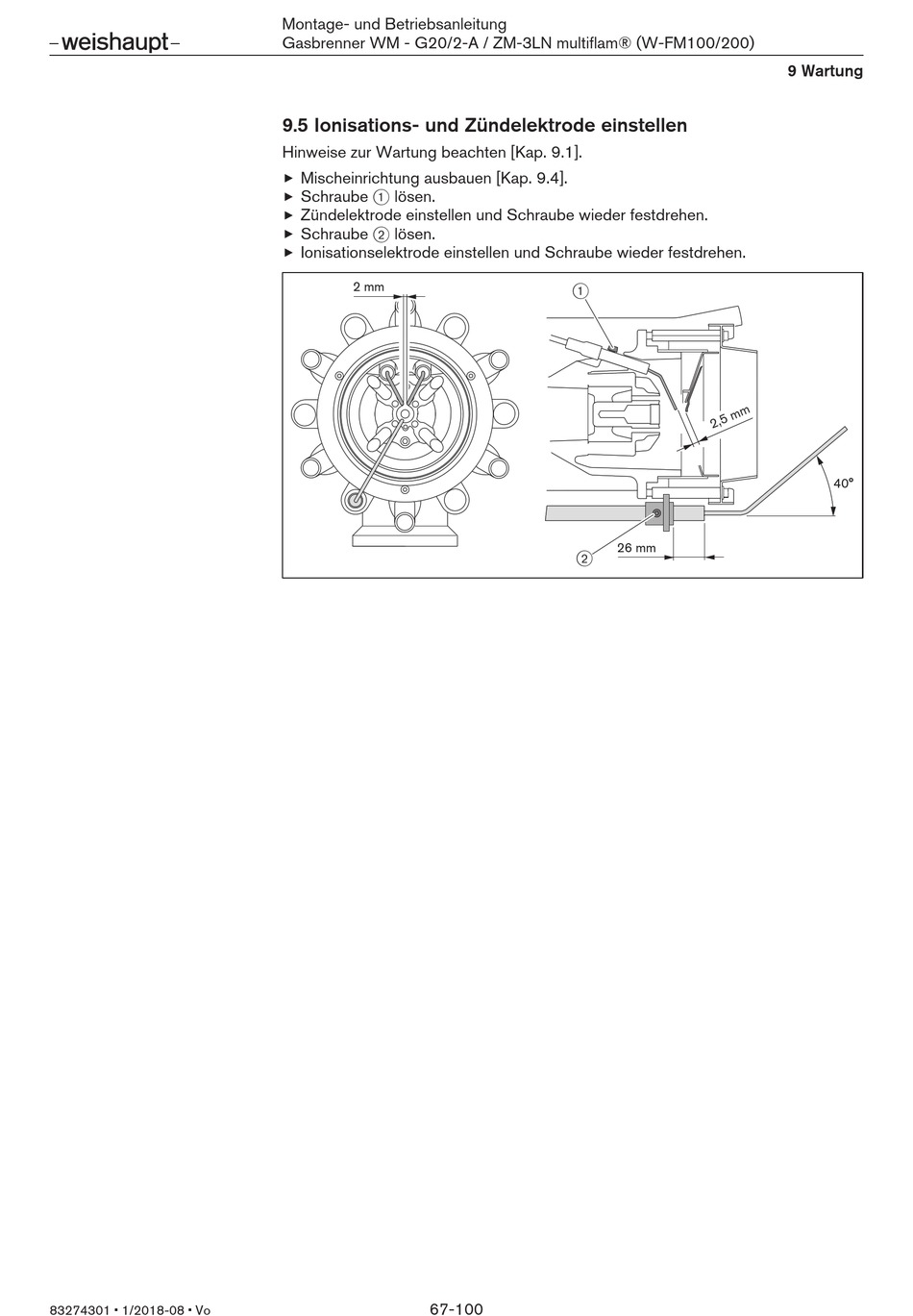

9.5 Ionisations- und Zündelektrode einstellen
Hinweise zur Wartung beachten [Kap. 9.1].
Mischeinrichtung ausbauen [Kap. 9.4].
Schraube 1 lösen.
Zündelektrode einstellen und Schraube wieder festdrehen.
Schraube 2 lösen.
Ionisationselektrode einstellen und Schraube wieder festdrehen.
2 mm
67-100
1
26 mm
2
9 Wartung
40°
