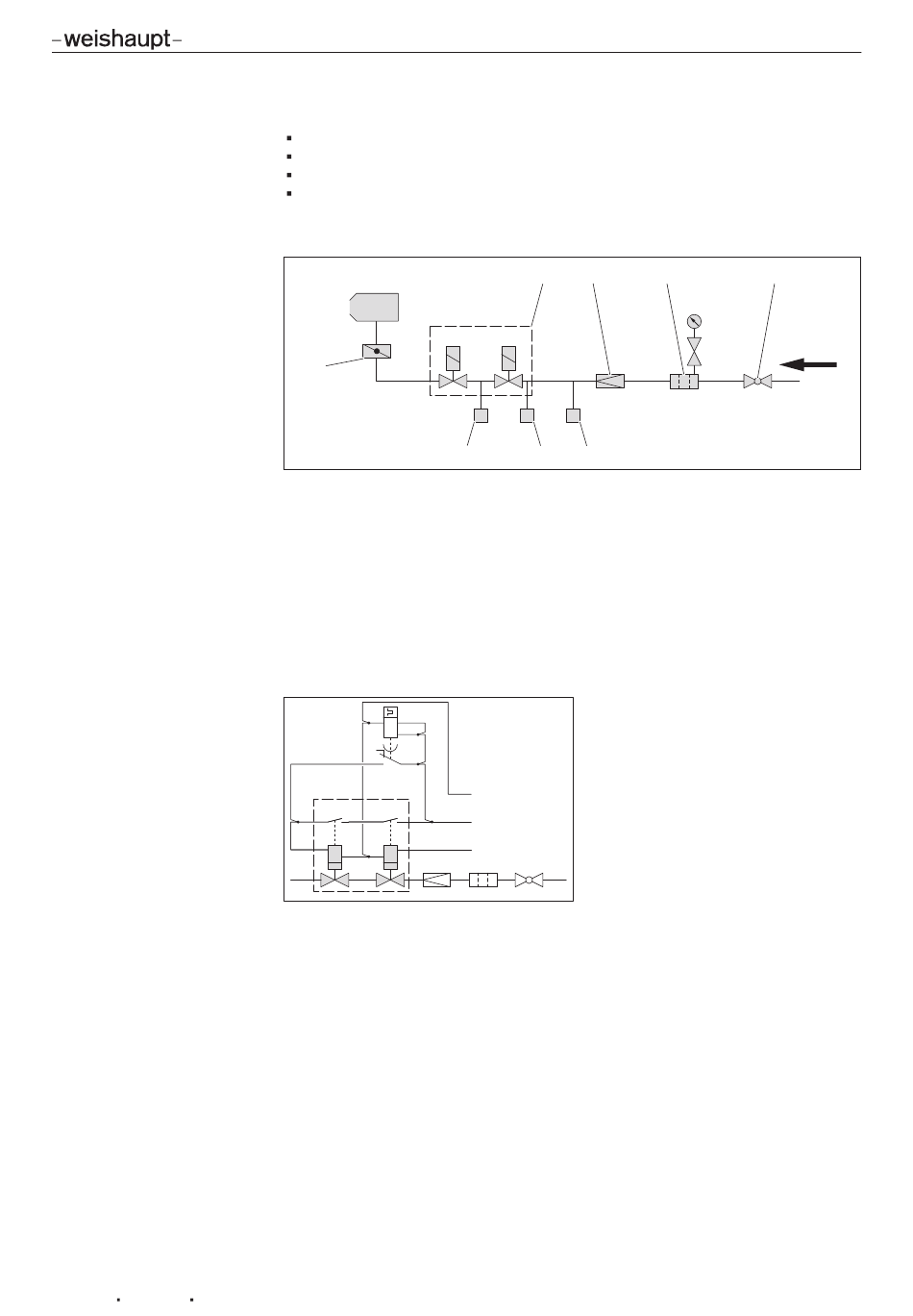

2. Prüfphase (Funktionsablauf für Dichtheitskontrolle Ventil 2):
Ventil 1 öffnet, Ventil 2 bleibt geschlossen,
Druck zwischen Ventil 1 und Ventil 2 baut sich auf,
Ventil 1 schließt wieder,
für 10 Sekunden bleiben beide Ventile geschlossen.
Sinkt der Druck während dieser 10 Sekunden unter den eingestellten Wert ab, ist
Ventil 2 undicht. Der Feuerungsmanager führt eine Störabschaltung durch.
V2
5
Überwachung Ventilhub
Bei einem Gasdoppelventil vom Typ VGD (ab DN 125) sind die Stellantriebe
SKP15 mit Endschalter ausgestattet. Die Endschalter überwachen den Ventilhub
und sind mit der Spannungsversorgung von Stellantrieb V2 in Reihe geschaltet.
Bei Brennerstart werden die Endschalter ca. 25 Sekunden über ein Zeitrelais über-
brückt. Sind nach Ablauf der Zeit beide Endschalter geschlossen, bleibt Ventil V2
offen.
Unterschreitet ein Ventil den Mindesthub, öffnet der entsprechende Endschalter
und unterbricht die Spannung von Stellantrieb V2. Ventil V2 schließt und der Feue-
rungsmanager führt eine Störabschaltung durch.
V2
V1
13-100
4
3
V1
P
P
P
8
7
6
N
L2 (V2)
L1 (V1)
