Druckwächter Einstellen; Gasdruckwächter Einstellen - Weishaupt WM-G20/2-A/ZM-3LN multiflam Montage- Und Betriebsanleitung

83274301 1/2018-08 Vo
Montage- und Betriebsanleitung
Gasbrenner WM - G20/2-A / ZM-3LN multiflam® (W-FM100/200)

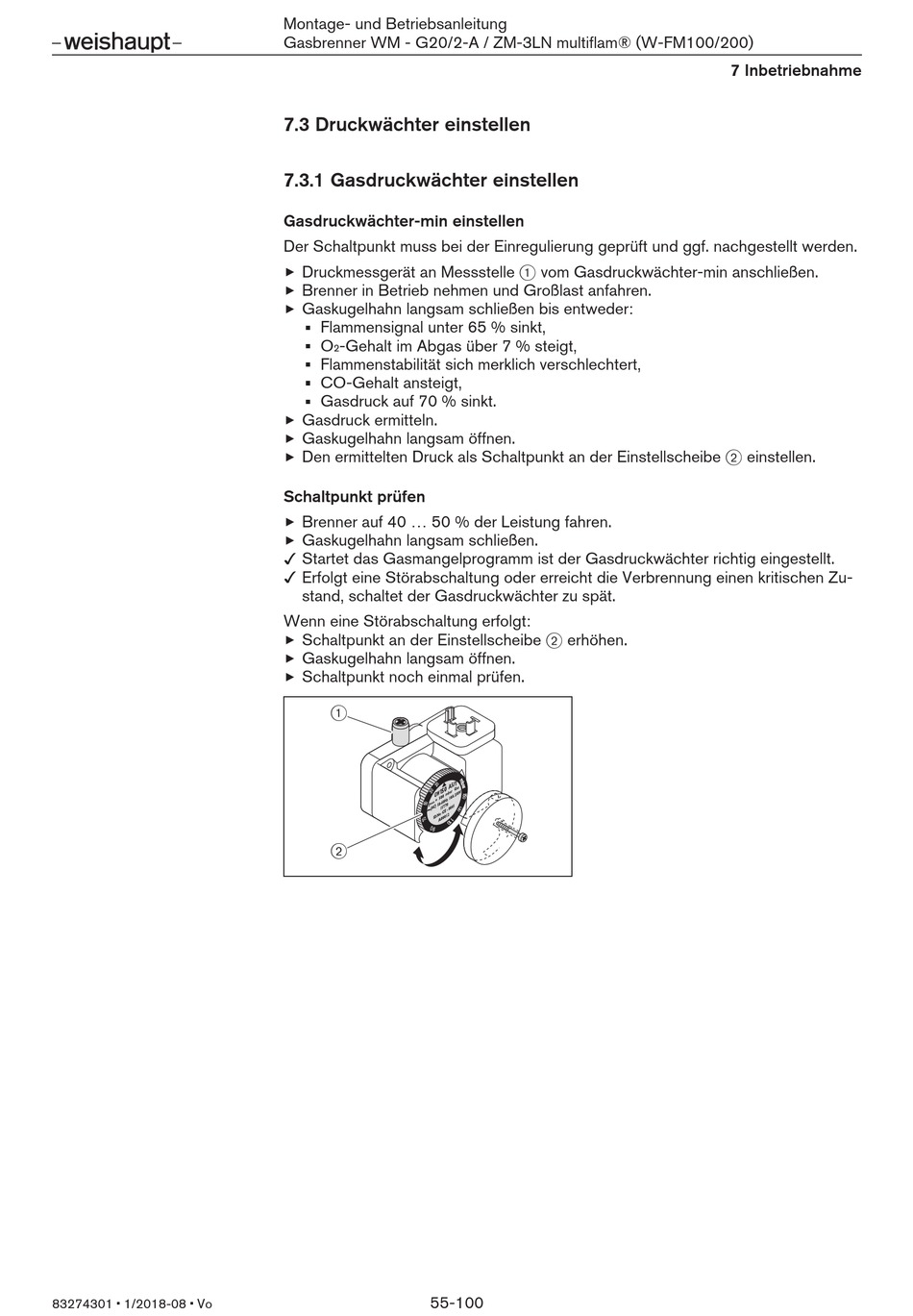

7.3 Druckwächter einstellen
7.3.1 Gasdruckwächter einstellen
Gasdruckwächter-min einstellen
Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden.
Druckmessgerät an Messstelle 1 vom Gasdruckwächter-min anschließen.
Brenner in Betrieb nehmen und Großlast anfahren.
Gaskugelhahn langsam schließen bis entweder:
Flammensignal unter 65 % sinkt,
O -Gehalt im Abgas über 7 % steigt,
2
Flammenstabilität sich merklich verschlechtert,
CO-Gehalt ansteigt,
Gasdruck auf 70 % sinkt.
Gasdruck ermitteln.
Gaskugelhahn langsam öffnen.
Den ermittelten Druck als Schaltpunkt an der Einstellscheibe 2 einstellen.
Schaltpunkt prüfen
Brenner auf 40 ... 50 % der Leistung fahren.
Gaskugelhahn langsam schließen.
Startet das Gasmangelprogramm ist der Gasdruckwächter richtig eingestellt.
Erfolgt eine Störabschaltung oder erreicht die Verbrennung einen kritischen Zu-
stand, schaltet der Gasdruckwächter zu spät.
Wenn eine Störabschaltung erfolgt:
Schaltpunkt an der Einstellscheibe 2 erhöhen.
Gaskugelhahn langsam öffnen.
Schaltpunkt noch einmal prüfen.
1
2
55-100
7 Inbetriebnahme
