Montage- und Betriebsanleitung
Gasbrenner WM - G20/2-A / ZM-3LN multiflam® (W-FM100/200)

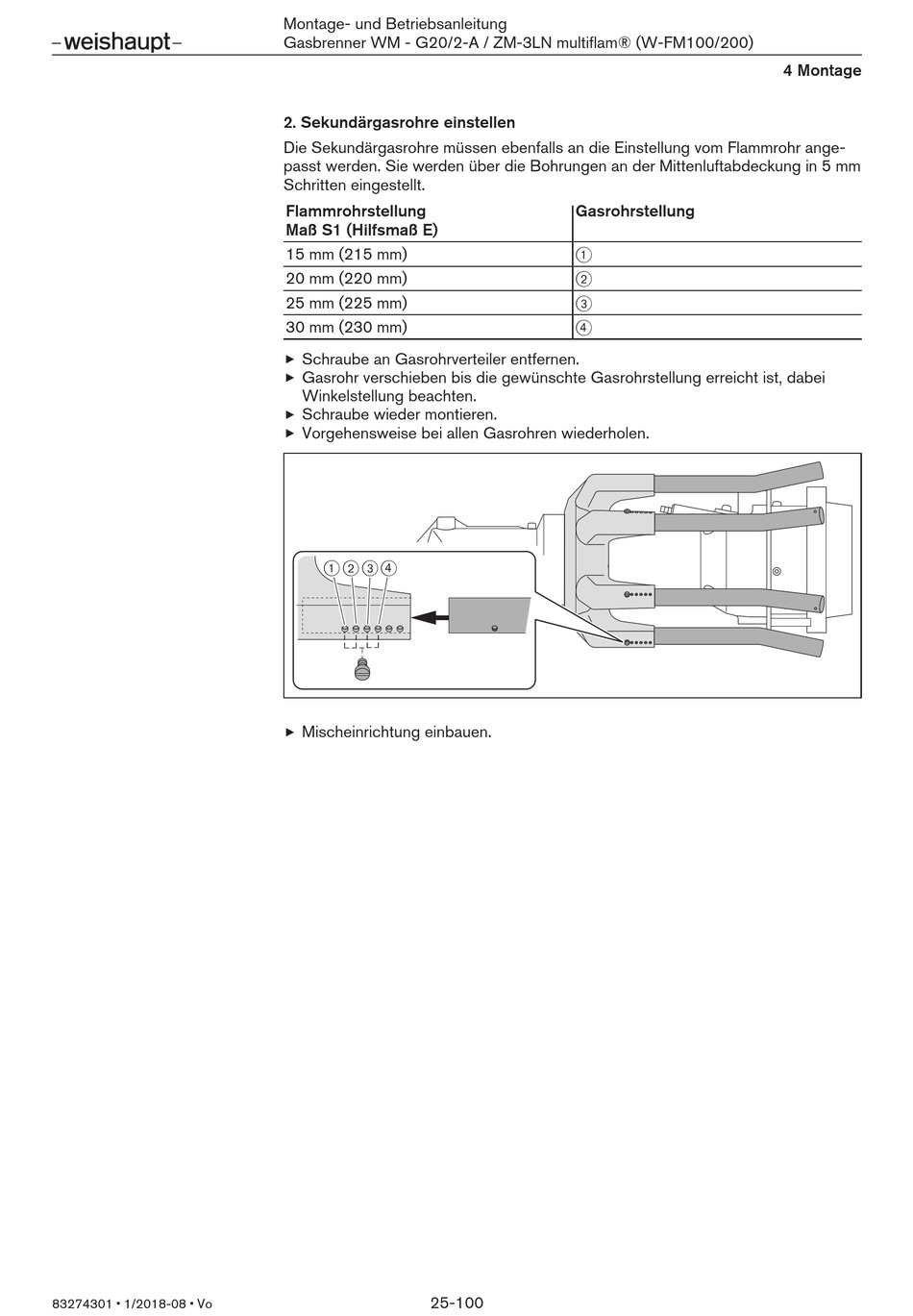

2. Sekundärgasrohre einstellen
Die Sekundärgasrohre müssen ebenfalls an die Einstellung vom Flammrohr ange-
passt werden. Sie werden über die Bohrungen an der Mittenluftabdeckung in 5 mm
Schritten eingestellt.
Flammrohrstellung
Maß S1 (Hilfsmaß E)
15 mm (215 mm)
20 mm (220 mm)
25 mm (225 mm)
30 mm (230 mm)
Schraube an Gasrohrverteiler entfernen.
Gasrohr verschieben bis die gewünschte Gasrohrstellung erreicht ist, dabei
Winkelstellung beachten.
Schraube wieder montieren.
Vorgehensweise bei allen Gasrohren wiederholen.
1 2 3 4
Mischeinrichtung einbauen.
25-100
Gasrohrstellung
1
2
3
4
4 Montage
