7 Inbetriebnahme
83274301 1/2018-08 Vo

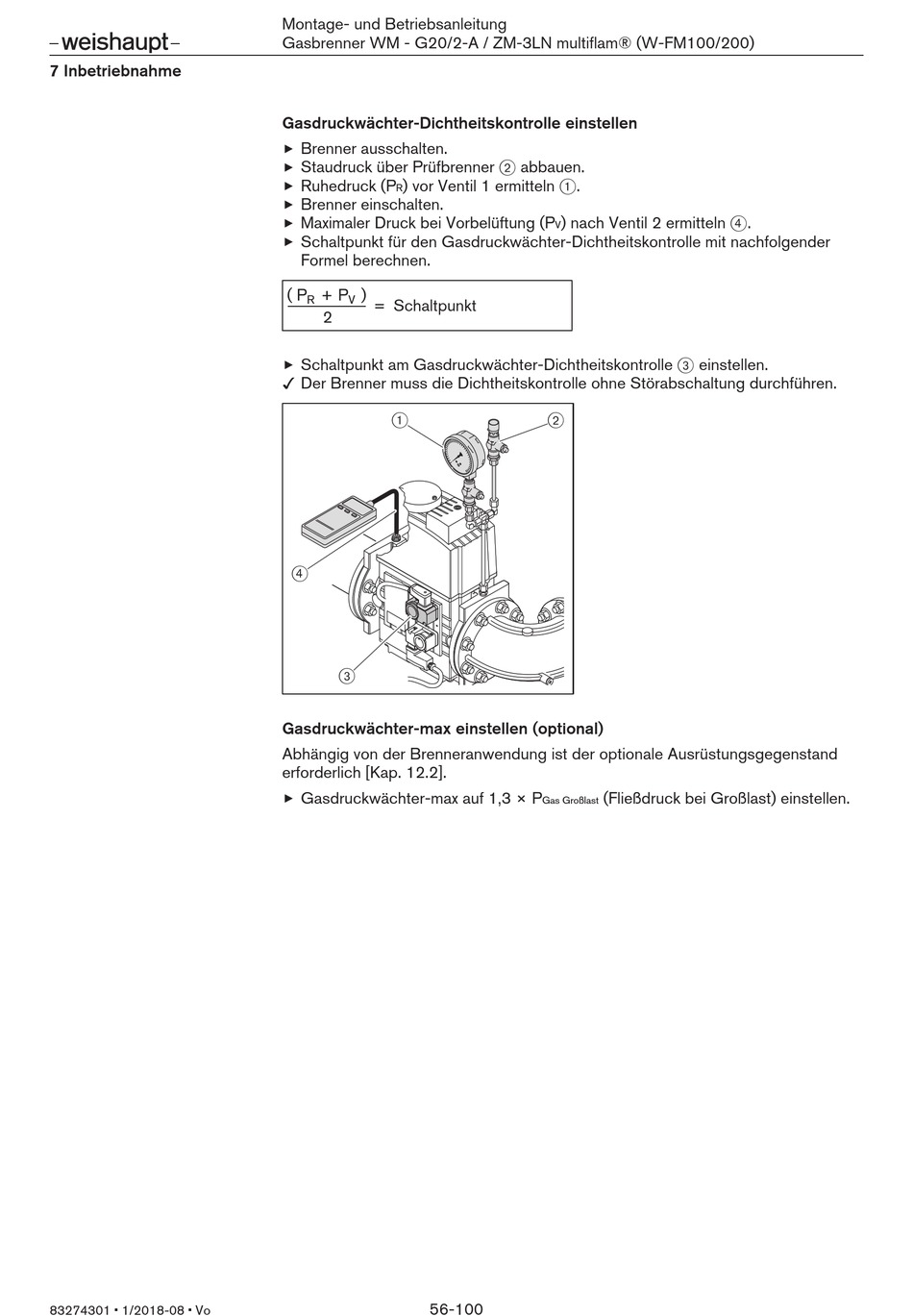

Montage- und Betriebsanleitung
Gasbrenner WM - G20/2-A / ZM-3LN multiflam® (W-FM100/200)
Gasdruckwächter-Dichtheitskontrolle einstellen
Brenner ausschalten.
Staudruck über Prüfbrenner 2 abbauen.
) vor Ventil 1 ermitteln 1.
Ruhedruck (P
R
Brenner einschalten.
Maximaler Druck bei Vorbelüftung (P
Schaltpunkt für den Gasdruckwächter-Dichtheitskontrolle mit nachfolgender
Formel berechnen.
( P
+ P
)
R
V
= Schaltpunkt
2
Schaltpunkt am Gasdruckwächter-Dichtheitskontrolle 3 einstellen.
Der Brenner muss die Dichtheitskontrolle ohne Störabschaltung durchführen.
1
4
3
Gasdruckwächter-max einstellen (optional)
Abhängig von der Brenneranwendung ist der optionale Ausrüstungsgegenstand
erforderlich [Kap. 12.2].
Gasdruckwächter-max auf 1,3 × P
56-100
) nach Ventil 2 ermitteln 4.
V
2
(Fließdruck bei Großlast) einstellen.
Gas Großlast
