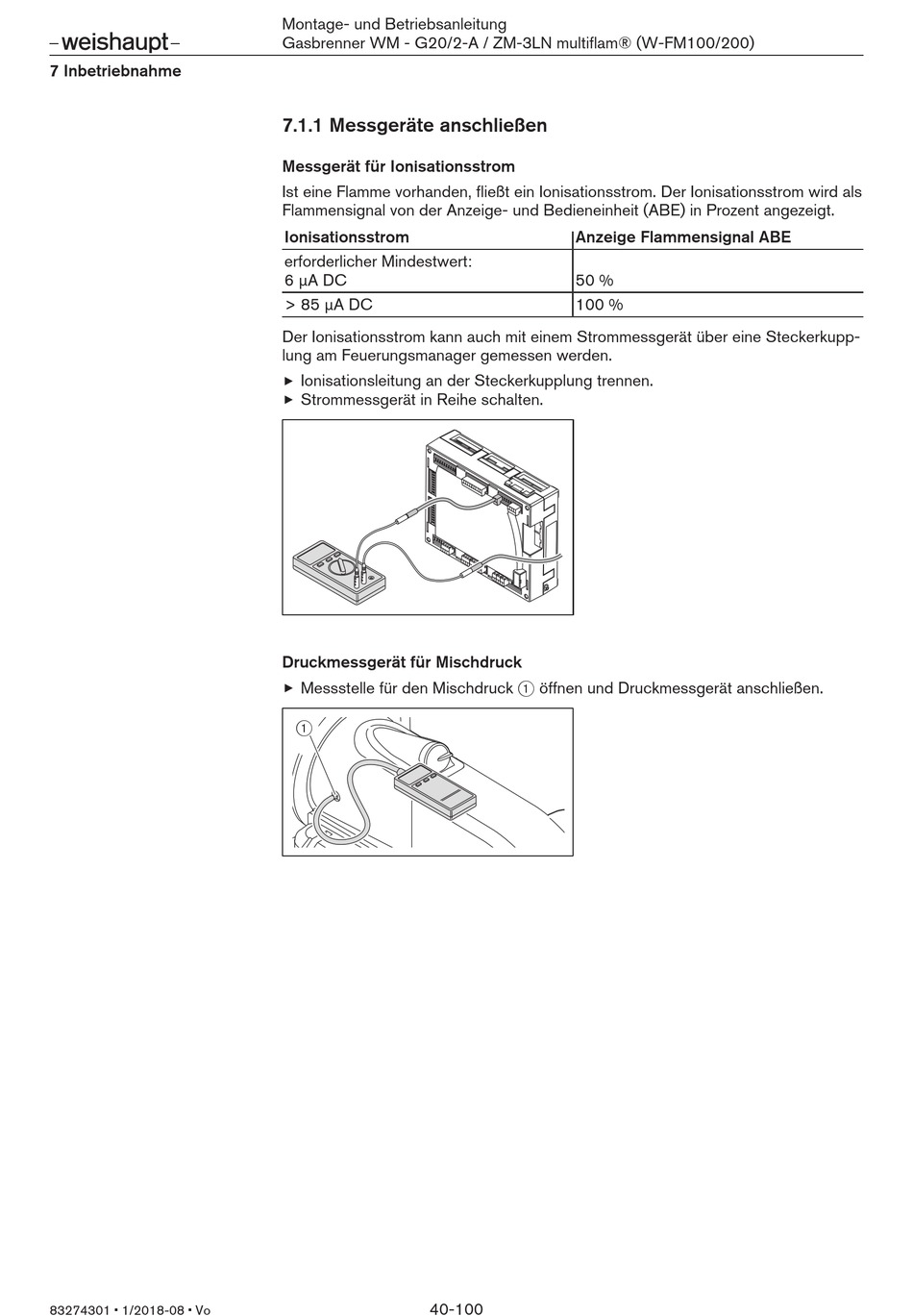

7.1.1 Messgeräte anschließen
Messgerät für Ionisationsstrom
Ist eine Flamme vorhanden, fließt ein Ionisationsstrom. Der Ionisationsstrom wird als
Flammensignal von der Anzeige- und Bedieneinheit (ABE) in Prozent angezeigt.
Ionisationsstrom
erforderlicher Mindestwert:
6 μA DC
> 85 μA DC
Der Ionisationsstrom kann auch mit einem Strommessgerät über eine Steckerkupp-
lung am Feuerungsmanager gemessen werden.
Ionisationsleitung an der Steckerkupplung trennen.
Strommessgerät in Reihe schalten.
Druckmessgerät für Mischdruck
Messstelle für den Mischdruck 1 öffnen und Druckmessgerät anschließen.
1
40-100
Anzeige Flammensignal ABE
50 %
100 %
