GEFAHR
83274301 1/2018-08 Vo
Montage- und Betriebsanleitung
Gasbrenner WM - G20/2-A / ZM-3LN multiflam® (W-FM100/200)
5 Installation
5.1 Gasversorgung
Explosionsgefahr durch ausströmendes Gas
Eine Zündquelle kann ein Gas-Luft-Gemisch zur Explosion bringen.
Gasversorgung sorgfältig installieren.
Alle Sicherheitshinweise beachten.
Nur ein zugelassener Vertragsinstallateur darf den Gasanschluss durchführen. Da-
bei die örtlichen Vorschriften beachten.
Vom Gasversorgungsunternehmen angeben lassen:
Gasart,
Gasanschlussdruck,
maximaler CO
-Gehalt im Abgas,
2
Heizwert im Normzustand [kWh/m
Maximal zulässigen Druck aller Komponenten der Armatur beachten.
Vor Beginn der Arbeiten Brennstoff-Absperreinrichtungen schließen und gegen
unerwartetes Öffnen sichern.
Allgemeine Installationshinweise
Der Stellantrieb-Gasdrossel muss sich auf der gegenüberliegenden Brennersei-
te entgegen der Gasarmatur befinden, ggf. Gasdrossel 180° drehen.
Handbetätigte Absperreinrichtung (Gaskugelhahn) in der Zuleitung installieren.
Auf einwandfreie Montageflucht und Sauberkeit der Dichtflächen achten.
Armatur vibrationsfrei montieren. Sie darf nicht zu Schwingungen angeregt wer-
den. Geeignete Abstützungen verwenden.
Armatur spannungsfrei montieren, ggf. Kompensator parallel zur Brennerachse
einbauen.
Abstand zwischen Brenner und Gasdoppelventil so gering wie möglich halten.
Bei zu großem Abstand kann sich in der Armatur ein Gas-Luft-Gemisch bilden,
das den Brennerstart beeinträchtigen kann.
Abstand zwischen Druckregler und Gasdoppelventil so gering wie möglich hal-
ten. Bei einem zu großen Abstand ist die Funktion vom optionalen Gasdruck-
wächter-max nicht gewährleistet.
Reihenfolge und Fließrichtung der Armatur beachten.
Ggf. Hochdruckregler einbauen, siehe Montage- und Betriebsanleitung Druckre-
gelgeräte.
Bei Hochdruckreglern ohne Sicherheitsmembrane Atmungs- und Abblaseleitung
ins Freie führen.
Ggf. thermische Absperreinrichtung (TAE) vor dem Gaskugelhahn installieren.

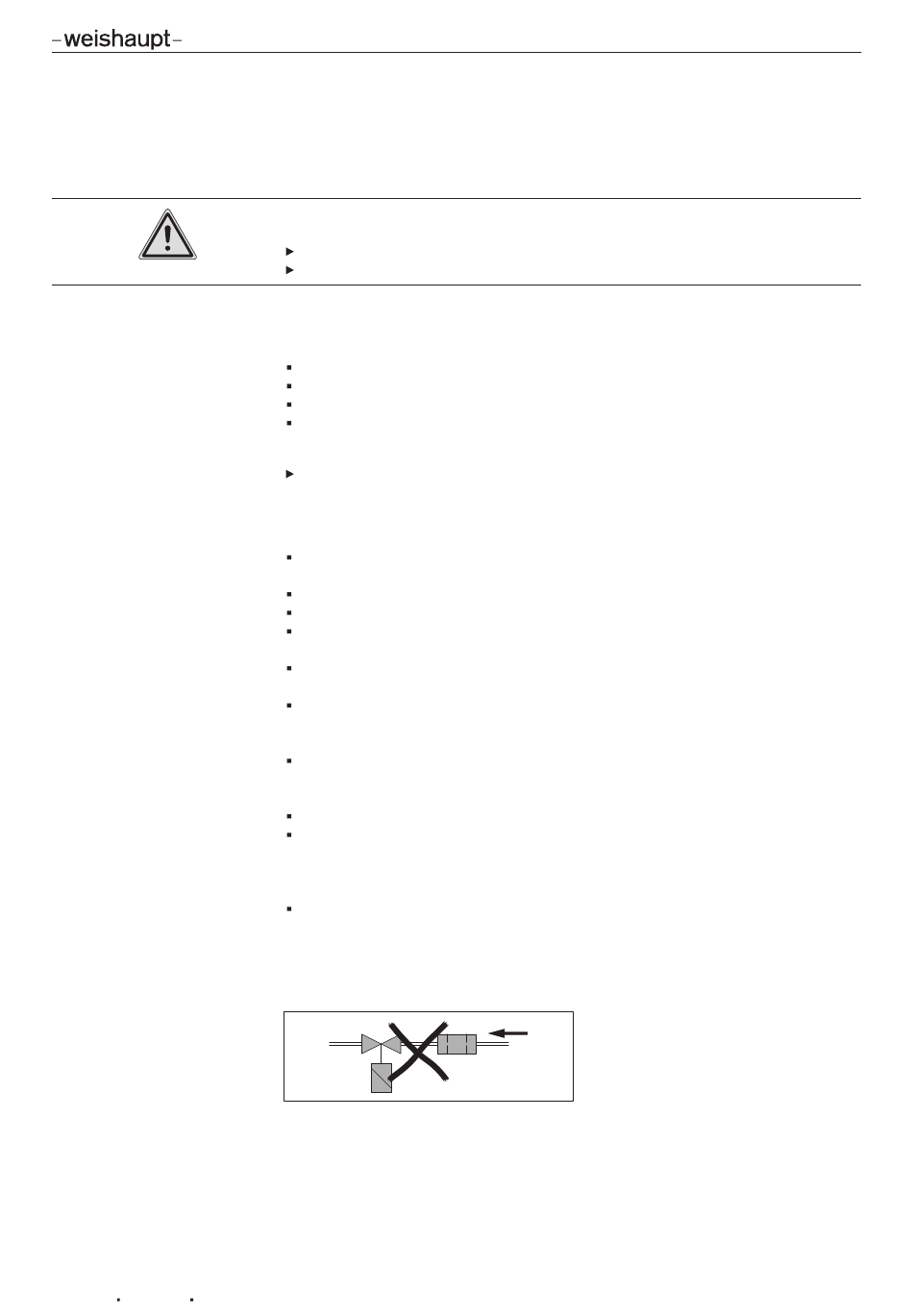

Einbaulage
Mehrfachstellgerät oder Gasdoppelventil und Druckregler nur senkrecht stehend
bis waagrecht liegend einbauen.
29-100
3
].
