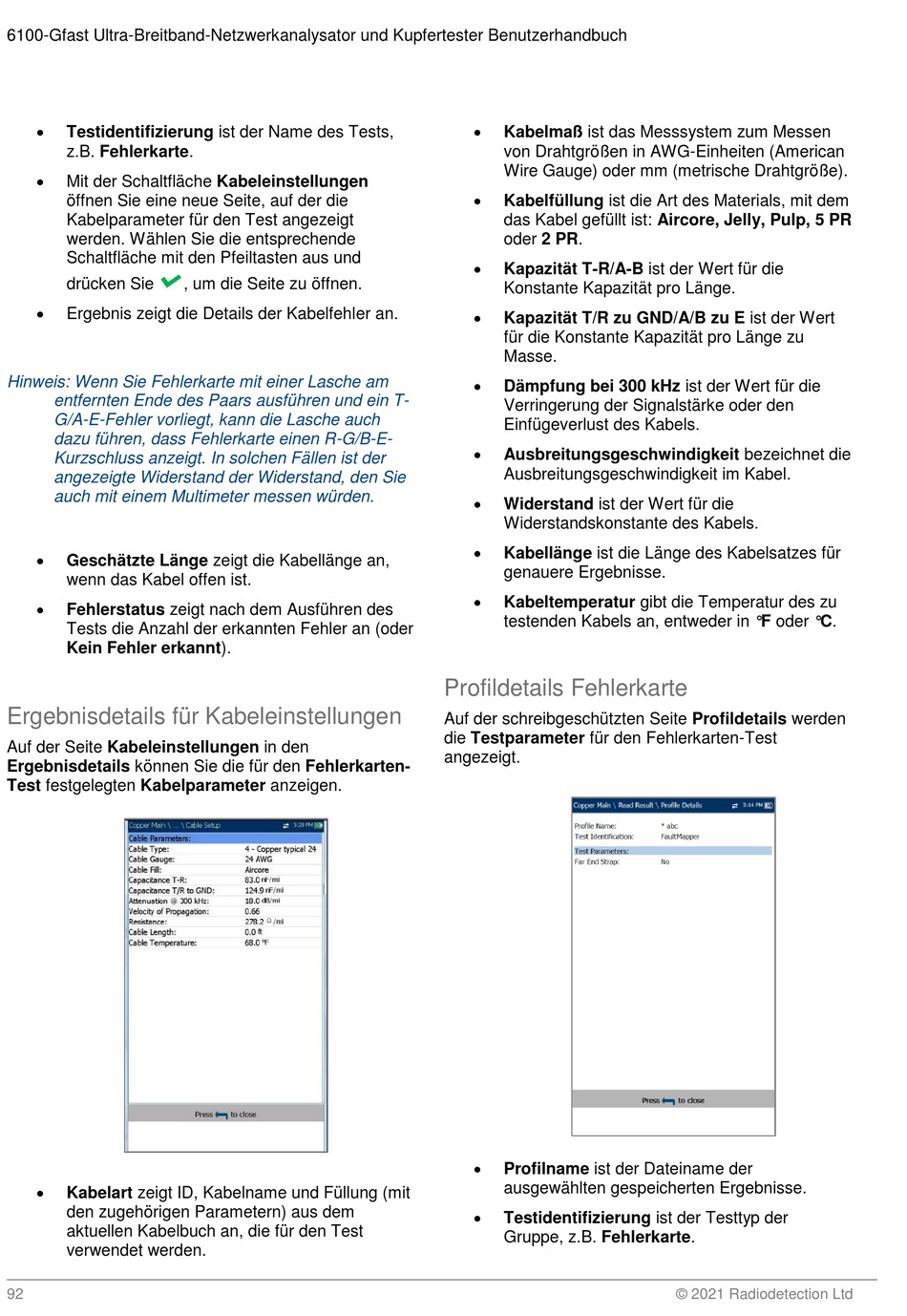

6100-Gfast Ultra-Breitband-Netzwerkanalysator und Kupfertester Benutzerhandbuch

Testidentifizierung ist der Name des Tests,
z.B. Fehlerkarte.

Mit der Schaltfläche Kabeleinstellungen
öffnen Sie eine neue Seite, auf der die
Kabelparameter für den Test angezeigt
werden. Wählen Sie die entsprechende
Schaltfläche mit den Pfeiltasten aus und
drücken Sie

Ergebnis zeigt die Details der Kabelfehler an.
Hinweis: Wenn Sie Fehlerkarte mit einer Lasche am
entfernten Ende des Paars ausführen und ein T-
G/A-E-Fehler vorliegt, kann die Lasche auch
dazu führen, dass Fehlerkarte einen R-G/B-E-
Kurzschluss anzeigt. In solchen Fällen ist der
angezeigte Widerstand der Widerstand, den Sie
auch mit einem Multimeter messen würden.

Geschätzte Länge zeigt die Kabellänge an,
wenn das Kabel offen ist.

Fehlerstatus zeigt nach dem Ausführen des
Tests die Anzahl der erkannten Fehler an (oder
Kein Fehler erkannt).
Ergebnisdetails für Kabeleinstellungen
Auf der Seite Kabeleinstellungen in den
Ergebnisdetails können Sie die für den Fehlerkarten-
Test festgelegten Kabelparameter anzeigen.

Kabelart zeigt ID, Kabelname und Füllung (mit
den zugehörigen Parametern) aus dem
aktuellen Kabelbuch an, die für den Test
verwendet werden.
92
, um die Seite zu öffnen.

Kabelmaß ist das Messsystem zum Messen
von Drahtgrößen in AWG-Einheiten (American
Wire Gauge) oder mm (metrische Drahtgröße).

Kabelfüllung ist die Art des Materials, mit dem
das Kabel gefüllt ist: Aircore, Jelly, Pulp, 5 PR
oder 2 PR.

Kapazität T-R/A-B ist der Wert für die
Konstante Kapazität pro Länge.

Kapazität T/R zu GND/A/B zu E ist der Wert
für die Konstante Kapazität pro Länge zu
Masse.

Dämpfung bei 300 kHz ist der Wert für die
Verringerung der Signalstärke oder den
Einfügeverlust des Kabels.

Ausbreitungsgeschwindigkeit bezeichnet die
Ausbreitungsgeschwindigkeit im Kabel.

Widerstand ist der Wert für die
Widerstandskonstante des Kabels.

Kabellänge ist die Länge des Kabelsatzes für
genauere Ergebnisse.

Kabeltemperatur gibt die Temperatur des zu
testenden Kabels an, entweder in °F oder °C.
Profildetails Fehlerkarte
Auf der schreibgeschützten Seite Profildetails werden
die Testparameter für den Fehlerkarten-Test
angezeigt.

Profilname ist der Dateiname der
ausgewählten gespeicherten Ergebnisse.

Testidentifizierung ist der Testtyp der
Gruppe, z.B. Fehlerkarte.
© 2021 Radiodetection Ltd
