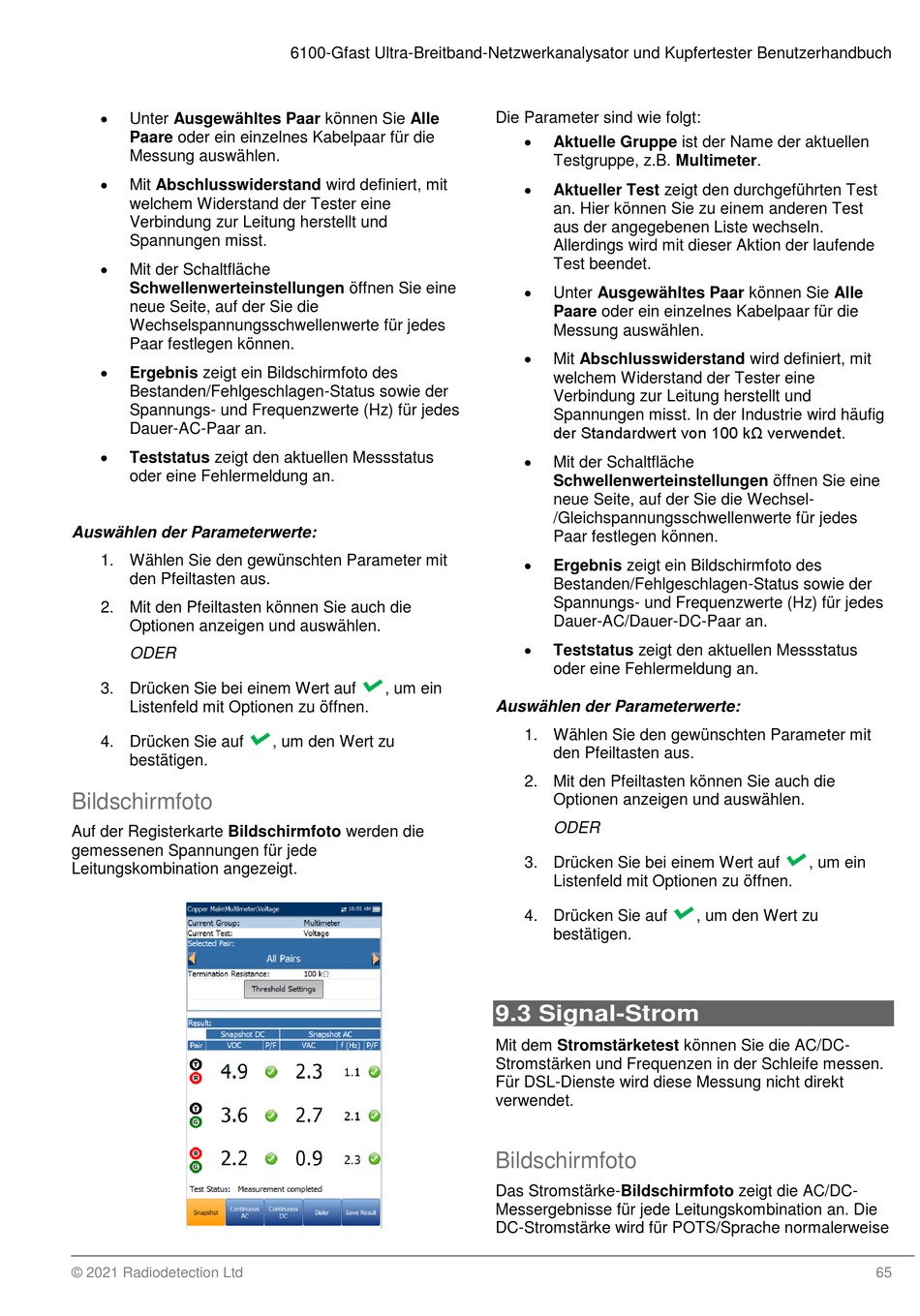

Unter Ausgewähltes Paar können Sie Alle
Paare oder ein einzelnes Kabelpaar für die
Messung auswählen.

Mit Abschlusswiderstand wird definiert, mit
welchem Widerstand der Tester eine
Verbindung zur Leitung herstellt und
Spannungen misst.

Mit der Schaltfläche
Schwellenwerteinstellungen öffnen Sie eine
neue Seite, auf der Sie die
Wechselspannungsschwellenwerte für jedes
Paar festlegen können.

Ergebnis zeigt ein Bildschirmfoto des
Bestanden/Fehlgeschlagen-Status sowie der
Spannungs- und Frequenzwerte (Hz) für jedes
Dauer-AC-Paar an.

Teststatus zeigt den aktuellen Messstatus
oder eine Fehlermeldung an.
Auswählen der Parameterwerte:
1. Wählen Sie den gewünschten Parameter mit
den Pfeiltasten aus.
2. Mit den Pfeiltasten können Sie auch die
Optionen anzeigen und auswählen.
ODER
3. Drücken Sie bei einem Wert auf
Listenfeld mit Optionen zu öffnen.
4. Drücken Sie auf
bestätigen.
Bildschirmfoto
Auf der Registerkarte Bildschirmfoto werden die
gemessenen Spannungen für jede
Leitungskombination angezeigt.
© 2021 Radiodetection Ltd
6100-Gfast Ultra-Breitband-Netzwerkanalysator und Kupfertester Benutzerhandbuch
, um ein
, um den Wert zu
Die Parameter sind wie folgt:

Aktuelle Gruppe ist der Name der aktuellen
Testgruppe, z.B. Multimeter.

Aktueller Test zeigt den durchgeführten Test
an. Hier können Sie zu einem anderen Test
aus der angegebenen Liste wechseln.
Allerdings wird mit dieser Aktion der laufende
Test beendet.

Unter Ausgewähltes Paar können Sie Alle
Paare oder ein einzelnes Kabelpaar für die
Messung auswählen.

Mit Abschlusswiderstand wird definiert, mit
welchem Widerstand der Tester eine
Verbindung zur Leitung herstellt und
Spannungen misst. In der Industrie wird häufig
der Standardwert von 100 kΩ verwendet.

Mit der Schaltfläche
Schwellenwerteinstellungen öffnen Sie eine
neue Seite, auf der Sie die Wechsel-
/Gleichspannungsschwellenwerte für jedes
Paar festlegen können.

Ergebnis zeigt ein Bildschirmfoto des
Bestanden/Fehlgeschlagen-Status sowie der
Spannungs- und Frequenzwerte (Hz) für jedes
Dauer-AC/Dauer-DC-Paar an.

Teststatus zeigt den aktuellen Messstatus
oder eine Fehlermeldung an.
Auswählen der Parameterwerte:
1. Wählen Sie den gewünschten Parameter mit
den Pfeiltasten aus.
2. Mit den Pfeiltasten können Sie auch die
Optionen anzeigen und auswählen.
ODER
3. Drücken Sie bei einem Wert auf
Listenfeld mit Optionen zu öffnen.
4. Drücken Sie auf
bestätigen.

9.3 Signal-Strom

Mit dem Stromstärketest können Sie die AC/DC-
Stromstärken und Frequenzen in der Schleife messen.
Für DSL-Dienste wird diese Messung nicht direkt
verwendet.
Bildschirmfoto
Das Stromstärke-Bildschirmfoto zeigt die AC/DC-
Messergebnisse für jede Leitungskombination an. Die
DC-Stromstärke wird für POTS/Sprache normalerweise
, um ein
, um den Wert zu
