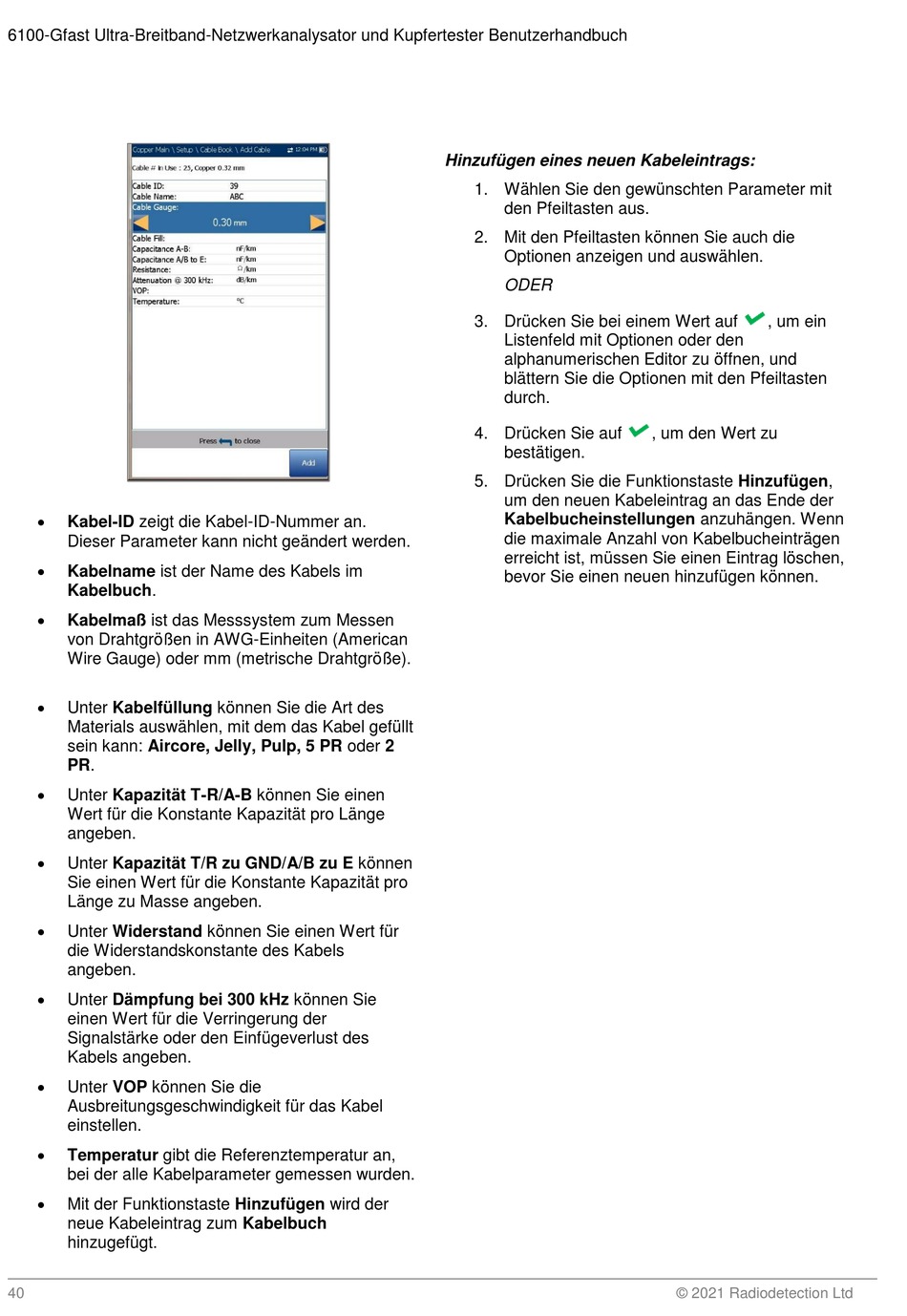

6100-Gfast Ultra-Breitband-Netzwerkanalysator und Kupfertester Benutzerhandbuch
Kabel-ID zeigt die Kabel-ID-Nummer an.
Dieser Parameter kann nicht geändert werden.
Kabelname ist der Name des Kabels im
Kabelbuch.
Kabelmaß ist das Messsystem zum Messen
von Drahtgrößen in AWG-Einheiten (American
Wire Gauge) oder mm (metrische Drahtgröße).
Unter Kabelfüllung können Sie die Art des
Materials auswählen, mit dem das Kabel gefüllt
sein kann: Aircore, Jelly, Pulp, 5 PR oder 2
PR.
Unter Kapazität T-R/A-B können Sie einen
Wert für die Konstante Kapazität pro Länge
angeben.
Unter Kapazität T/R zu GND/A/B zu E können
Sie einen Wert für die Konstante Kapazität pro
Länge zu Masse angeben.
Unter Widerstand können Sie einen Wert für
die Widerstandskonstante des Kabels
angeben.
Unter Dämpfung bei 300 kHz können Sie
einen Wert für die Verringerung der
Signalstärke oder den Einfügeverlust des
Kabels angeben.
Unter VOP können Sie die
Ausbreitungsgeschwindigkeit für das Kabel
einstellen.
Temperatur gibt die Referenztemperatur an,
bei der alle Kabelparameter gemessen wurden.
Mit der Funktionstaste Hinzufügen wird der
neue Kabeleintrag zum Kabelbuch
hinzugefügt.
40
Hinzufügen eines neuen Kabeleintrags:
1. Wählen Sie den gewünschten Parameter mit
den Pfeiltasten aus.
2. Mit den Pfeiltasten können Sie auch die
Optionen anzeigen und auswählen.
ODER
3. Drücken Sie bei einem Wert auf
Listenfeld mit Optionen oder den
alphanumerischen Editor zu öffnen, und
blättern Sie die Optionen mit den Pfeiltasten
durch.
4. Drücken Sie auf
bestätigen.
5. Drücken Sie die Funktionstaste Hinzufügen,
um den neuen Kabeleintrag an das Ende der
Kabelbucheinstellungen anzuhängen. Wenn
die maximale Anzahl von Kabelbucheinträgen
erreicht ist, müssen Sie einen Eintrag löschen,
bevor Sie einen neuen hinzufügen können.
, um ein
, um den Wert zu
