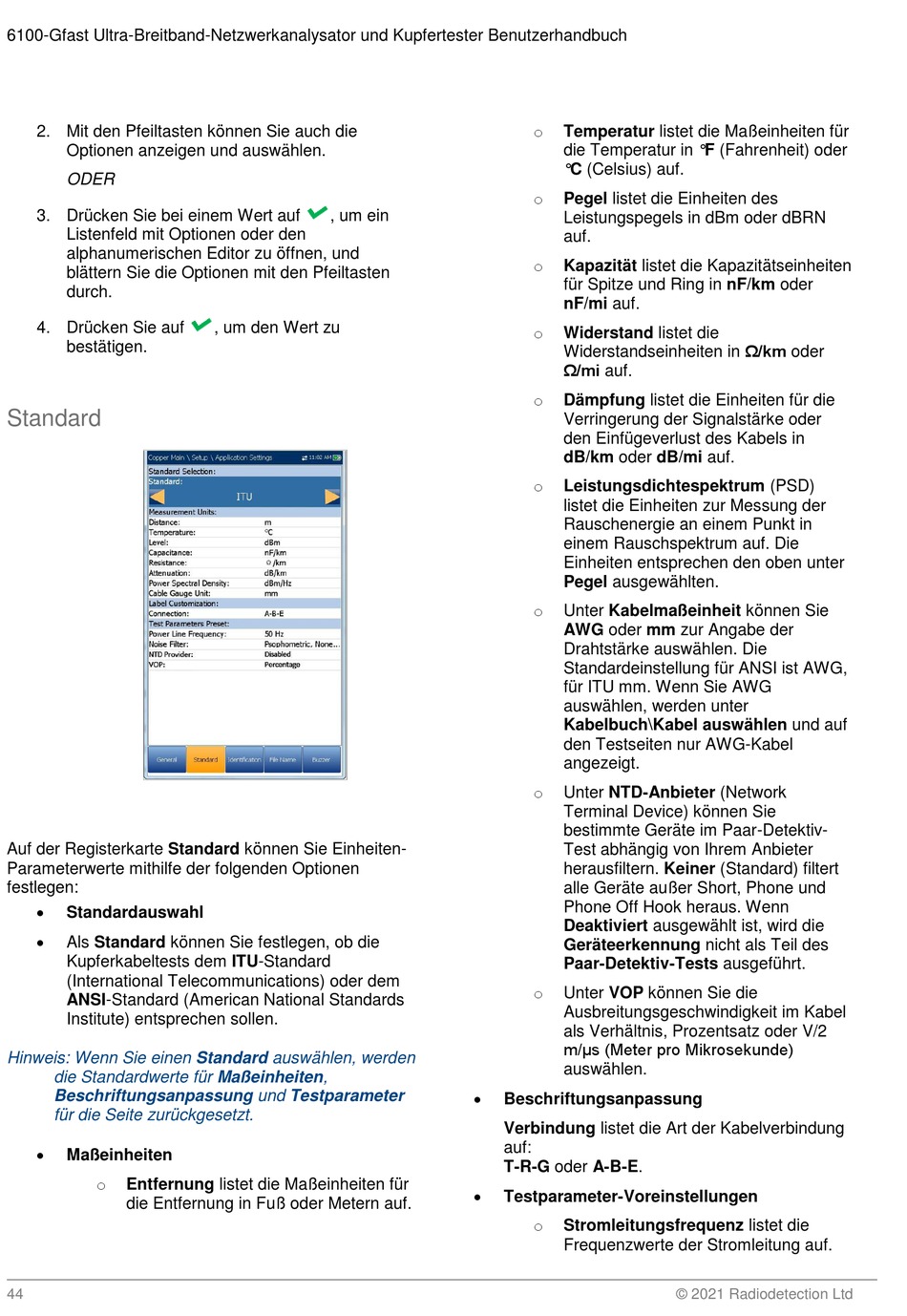

6100-Gfast Ultra-Breitband-Netzwerkanalysator und Kupfertester Benutzerhandbuch
2. Mit den Pfeiltasten können Sie auch die
Optionen anzeigen und auswählen.
ODER
3. Drücken Sie bei einem Wert auf
Listenfeld mit Optionen oder den
alphanumerischen Editor zu öffnen, und
blättern Sie die Optionen mit den Pfeiltasten
durch.
4. Drücken Sie auf
bestätigen.
Standard
Auf der Registerkarte Standard können Sie Einheiten-
Parameterwerte mithilfe der folgenden Optionen
festlegen:
Standardauswahl
Als Standard können Sie festlegen, ob die
Kupferkabeltests dem ITU-Standard
(International Telecommunications) oder dem
ANSI-Standard (American National Standards
Institute) entsprechen sollen.
Hinweis: Wenn Sie einen Standard auswählen, werden
die Standardwerte für Maßeinheiten,
Beschriftungsanpassung und Testparameter
für die Seite zurückgesetzt.
Maßeinheiten
o
Entfernung listet die Maßeinheiten für
die Entfernung in Fuß oder Metern auf.
44
, um ein
, um den Wert zu
o
Temperatur listet die Maßeinheiten für
die Temperatur in °F (Fahrenheit) oder
°C (Celsius) auf.
o
Pegel listet die Einheiten des
Leistungspegels in dBm oder dBRN
auf.
o
Kapazität listet die Kapazitätseinheiten
für Spitze und Ring in nF/km oder
nF/mi auf.
o
Widerstand listet die
Widerstandseinheiten in Ω/km oder
Ω/mi auf.
o
Dämpfung listet die Einheiten für die
Verringerung der Signalstärke oder
den Einfügeverlust des Kabels in
dB/km oder dB/mi auf.
o
Leistungsdichtespektrum (PSD)
listet die Einheiten zur Messung der
Rauschenergie an einem Punkt in
einem Rauschspektrum auf. Die
Einheiten entsprechen den oben unter
Pegel ausgewählten.
o
Unter Kabelmaßeinheit können Sie
AWG oder mm zur Angabe der
Drahtstärke auswählen. Die
Standardeinstellung für ANSI ist AWG,
für ITU mm. Wenn Sie AWG
auswählen, werden unter
Kabelbuch\Kabel auswählen und auf
den Testseiten nur AWG-Kabel
angezeigt.
o
Unter NTD-Anbieter (Network
Terminal Device) können Sie
bestimmte Geräte im Paar-Detektiv-
Test abhängig von Ihrem Anbieter
herausfiltern. Keiner (Standard) filtert
alle Geräte außer Short, Phone und
Phone Off Hook heraus. Wenn
Deaktiviert ausgewählt ist, wird die
Geräteerkennung nicht als Teil des
Paar-Detektiv-Tests ausgeführt.
o
Unter VOP können Sie die
Ausbreitungsgeschwindigkeit im Kabel
als Verhältnis, Prozentsatz oder V/2
m/μs (Meter pro Mikrosekunde)
auswählen.
Beschriftungsanpassung
Verbindung listet die Art der Kabelverbindung
auf:
T-R-G oder A-B-E.
Testparameter-Voreinstellungen
o
Stromleitungsfrequenz listet die
Frequenzwerte der Stromleitung auf.
