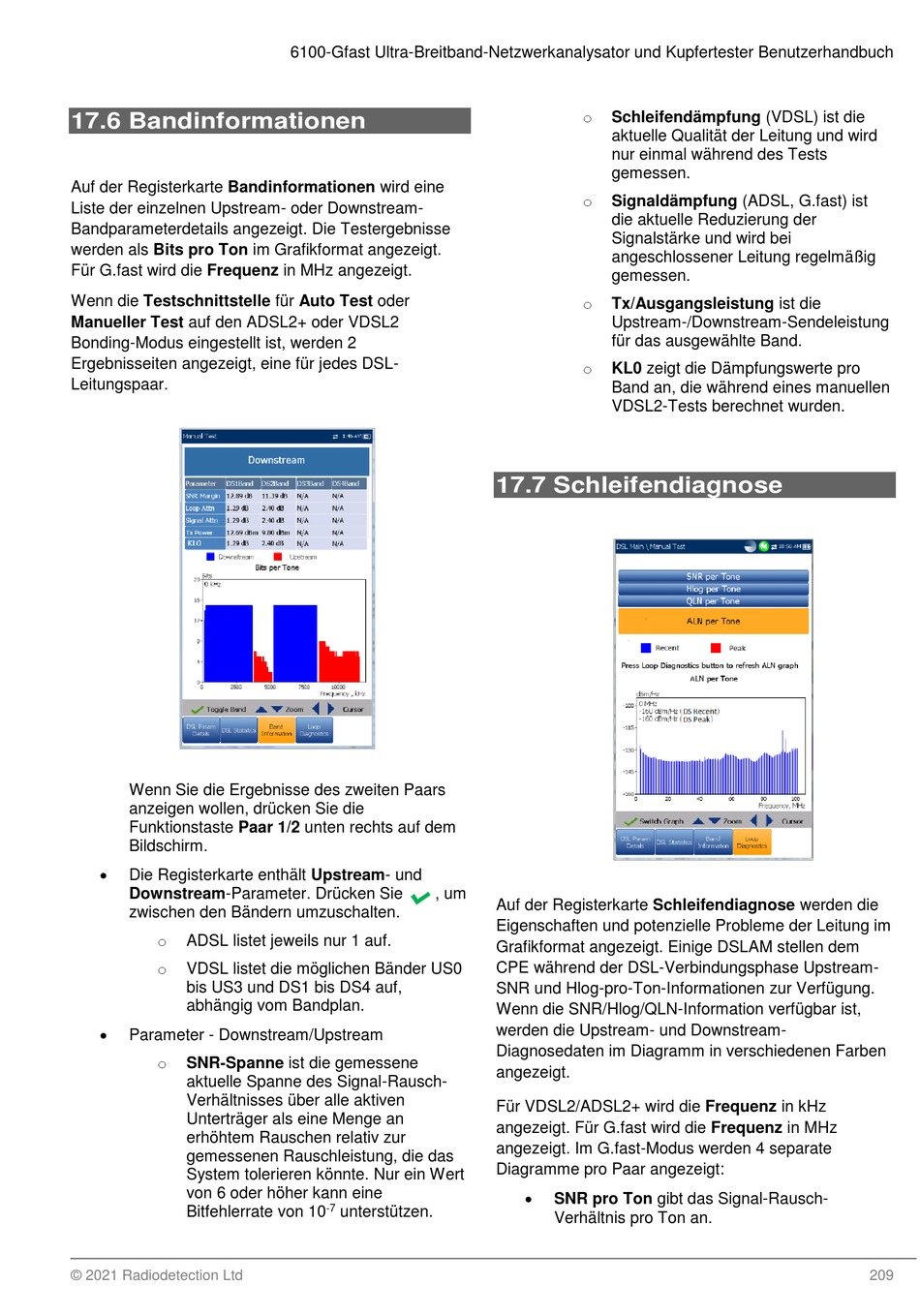

17.6 Bandinformationen
Auf der Registerkarte Bandinformationen wird eine
Liste der einzelnen Upstream- oder Downstream-
Bandparameterdetails angezeigt. Die Testergebnisse
werden als Bits pro Ton im Grafikformat angezeigt.
Für G.fast wird die Frequenz in MHz angezeigt.
Wenn die Testschnittstelle für Auto Test oder
Manueller Test auf den ADSL2+ oder VDSL2
Bonding-Modus eingestellt ist, werden 2
Ergebnisseiten angezeigt, eine für jedes DSL-
Leitungspaar.
Wenn Sie die Ergebnisse des zweiten Paars
anzeigen wollen, drücken Sie die
Funktionstaste Paar 1/2 unten rechts auf dem
Bildschirm.
Die Registerkarte enthält Upstream- und
Downstream-Parameter. Drücken Sie
zwischen den Bändern umzuschalten.
o
ADSL listet jeweils nur 1 auf.
o
VDSL listet die möglichen Bänder US0
bis US3 und DS1 bis DS4 auf,
abhängig vom Bandplan.
Parameter - Downstream/Upstream
o
SNR-Spanne ist die gemessene
aktuelle Spanne des Signal-Rausch-
Verhältnisses über alle aktiven
Unterträger als eine Menge an
erhöhtem Rauschen relativ zur
gemessenen Rauschleistung, die das
System tolerieren könnte. Nur ein Wert
von 6 oder höher kann eine
Bitfehlerrate von 10
© 2021 Radiodetection Ltd
6100-Gfast Ultra-Breitband-Netzwerkanalysator und Kupfertester Benutzerhandbuch
, um
-7
unterstützen.
o
Schleifendämpfung (VDSL) ist die
aktuelle Qualität der Leitung und wird
nur einmal während des Tests
gemessen.
o
Signaldämpfung (ADSL, G.fast) ist
die aktuelle Reduzierung der
Signalstärke und wird bei
angeschlossener Leitung regelmäßig
gemessen.
o
Tx/Ausgangsleistung ist die
Upstream-/Downstream-Sendeleistung
für das ausgewählte Band.
o
KL0 zeigt die Dämpfungswerte pro
Band an, die während eines manuellen
VDSL2-Tests berechnet wurden.
17.7 Schleifendiagnose
Auf der Registerkarte Schleifendiagnose werden die
Eigenschaften und potenzielle Probleme der Leitung im
Grafikformat angezeigt. Einige DSLAM stellen dem
CPE während der DSL-Verbindungsphase Upstream-
SNR und Hlog-pro-Ton-Informationen zur Verfügung.
Wenn die SNR/Hlog/QLN-Information verfügbar ist,
werden die Upstream- und Downstream-
Diagnosedaten im Diagramm in verschiedenen Farben
angezeigt.
Für VDSL2/ADSL2+ wird die Frequenz in kHz
angezeigt. Für G.fast wird die Frequenz in MHz
angezeigt. Im G.fast-Modus werden 4 separate
Diagramme pro Paar angezeigt:
SNR pro Ton gibt das Signal-Rausch-
Verhältnis pro Ton an.
209
