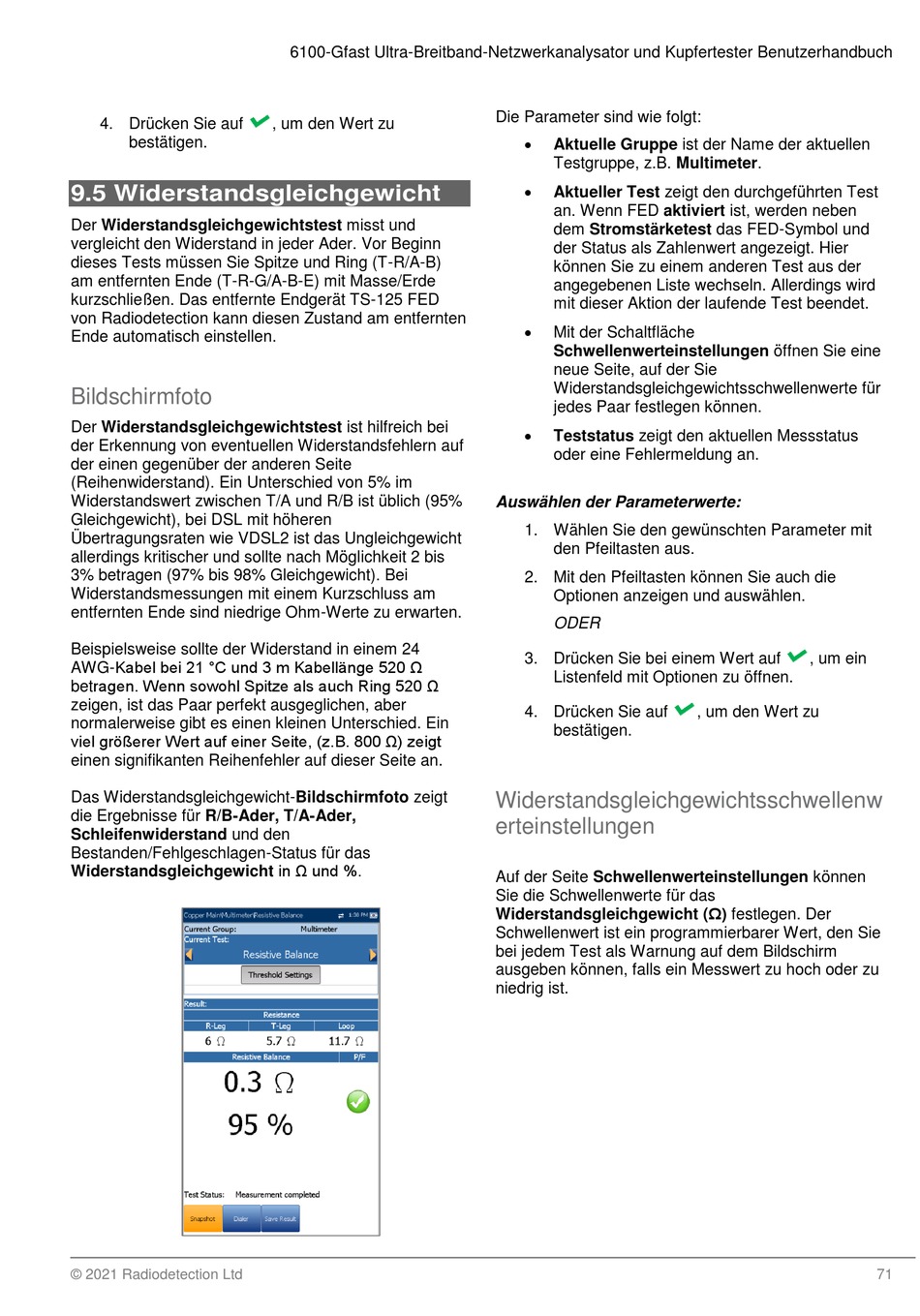

9.5 Widerstandsgleichgewicht

Der Widerstandsgleichgewichtstest misst und
vergleicht den Widerstand in jeder Ader. Vor Beginn
dieses Tests müssen Sie Spitze und Ring (T-R/A-B)
am entfernten Ende (T-R-G/A-B-E) mit Masse/Erde
kurzschließen. Das entfernte Endgerät TS-125 FED
von Radiodetection kann diesen Zustand am entfernten
Ende automatisch einstellen.
Bildschirmfoto
Der Widerstandsgleichgewichtstest ist hilfreich bei
der Erkennung von eventuellen Widerstandsfehlern auf
der einen gegenüber der anderen Seite
(Reihenwiderstand). Ein Unterschied von 5% im
Widerstandswert zwischen T/A und R/B ist üblich (95%
Gleichgewicht), bei DSL mit höheren
Übertragungsraten wie VDSL2 ist das Ungleichgewicht
allerdings kritischer und sollte nach Möglichkeit 2 bis
3% betragen (97% bis 98% Gleichgewicht). Bei
Widerstandsmessungen mit einem Kurzschluss am
entfernten Ende sind niedrige Ohm-Werte zu erwarten.
Beispielsweise sollte der Widerstand in einem 24
AWG-Kabel bei 21 °C und 3 m Kabellänge 520 Ω
betragen. Wenn sowohl Spitze als auch Ring 520 Ω
zeigen, ist das Paar perfekt ausgeglichen, aber
normalerweise gibt es einen kleinen Unterschied. Ein
viel größerer Wert auf einer Seite, (z.B. 800 Ω) zeigt
einen signifikanten Reihenfehler auf dieser Seite an.
Das Widerstandsgleichgewicht-Bildschirmfoto zeigt
die Ergebnisse für R/B-Ader, T/A-Ader,
Schleifenwiderstand und den
Bestanden/Fehlgeschlagen-Status für das
Widerstandsgleichgewicht in Ω und %.
© 2021 Radiodetection Ltd
6100-Gfast Ultra-Breitband-Netzwerkanalysator und Kupfertester Benutzerhandbuch
, um den Wert zu
Die Parameter sind wie folgt:

Aktuelle Gruppe ist der Name der aktuellen
Testgruppe, z.B. Multimeter.

Aktueller Test zeigt den durchgeführten Test
an. Wenn FED aktiviert ist, werden neben
dem Stromstärketest das FED-Symbol und
der Status als Zahlenwert angezeigt. Hier
können Sie zu einem anderen Test aus der
angegebenen Liste wechseln. Allerdings wird
mit dieser Aktion der laufende Test beendet.

Mit der Schaltfläche
Schwellenwerteinstellungen öffnen Sie eine
neue Seite, auf der Sie
Widerstandsgleichgewichtsschwellenwerte für
jedes Paar festlegen können.

Teststatus zeigt den aktuellen Messstatus
oder eine Fehlermeldung an.
Auswählen der Parameterwerte:
1. Wählen Sie den gewünschten Parameter mit
den Pfeiltasten aus.
2. Mit den Pfeiltasten können Sie auch die
Optionen anzeigen und auswählen.
ODER
3. Drücken Sie bei einem Wert auf
Listenfeld mit Optionen zu öffnen.
4. Drücken Sie auf
bestätigen.
Widerstandsgleichgewichtsschwellenw
erteinstellungen
Auf der Seite Schwellenwerteinstellungen können
Sie die Schwellenwerte für das
Widerstandsgleichgewicht (Ω) festlegen. Der
Schwellenwert ist ein programmierbarer Wert, den Sie
bei jedem Test als Warnung auf dem Bildschirm
ausgeben können, falls ein Messwert zu hoch oder zu
niedrig ist.
, um ein
, um den Wert zu
