3.1 Kabelanschlüsse

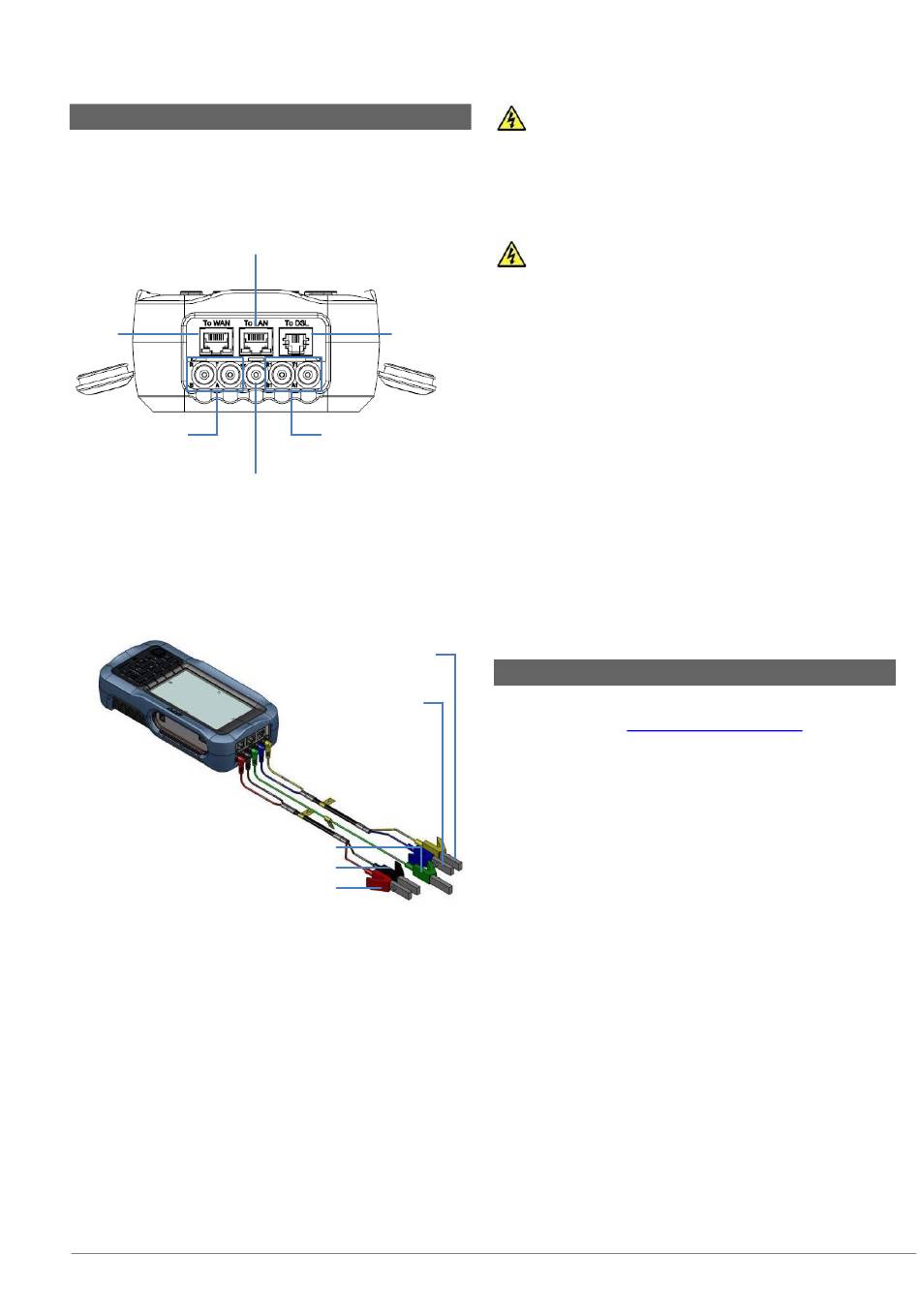

Die folgenden Abbildungen zeigen die
Kabelanschlüsse des 6100-Gfast.
Ethernet / 1GigE LAN-Anschluss
Ethernet/
1GigE
WAN-Port
Primäre Tip/A- und
Ring/B-Anschlüsse
für DSL- und
Kupferkabel-Tests
Abb. 3.5:
Anschlüsse des 6100-Gfast - Ansicht
von oben
Schirmung der Telefonleitung
Primäre Tip/A-Ader der Telefonleitung
Primäre Ring/B-Ader der Telefonleitung
Abb. 3.6:
Anschlüsse des 6100-Gfast -
Kennzeichnung
Hinweis: Das Modell 6100-Gfast verwendet zum
Testen einer ADSL 1/2/2+ Annex B-Schnittstelle
die zweite Doppelader (Pins 2-5) im DSL WAN
RJ11-Anschluss. Verwenden Sie beim
Anschluss des Geräts an eine Steckdose über
ein Modemkabel, in dem die erste Doppelader
(Pins 3-4) belegt ist, das mitgelieferte rote Kabel
(Doppelader 2) des RJ14-Dual-RJ-11-DSL-
Verbindungstestkabels (Teilenummer 10/6100-
CABLE-BOND-RJ14-RJ11X2) und die RJ11-
Buchse (Teilenummer 10/6100-RJ11-WAN-
ADPTR).
© 2021 Radiodetection Ltd
6100-Gfast Ultra-Breitband-Netzwerkanalysator und Kupfertester Benutzerhandbuch
Sekundäre
Tip/A- und Ring/B-
Anschlüsse für DSL-
und Kupferkabel-
Erdungsa
Tests (4 Leitungen)
nschluss
Sekundäre Tip/A-Ader der
Telefonleitung
Sekundäre Ring/B-
Ader der
Telefonleitung
WARNUNG! Beim Test des
WARNUNG! Diese Anschlüsse sind für den
DSL-Port
VORSICHT: Das Gerät ist vor Schäden durch

3.2 Technische Daten

Beachten Sie das separate Technische Datenblatt auf
unserer Webseite
Isolierungswiderstands kann am Anschluss
T/R/G (A/B/E), T1/R1/G (A1/B1/E) eine
begrenzte Stromquelle von 50 V bis 500 V
anliegen. Gehen Sie mit Vorsicht vor.
ausdrücklichen Zweck elektrischer Tests
üblicher Telefonleitungsadern innerhalb der
in den Technischen Daten angegebenen
Bereiche vorgesehen (einsehbar auf der
Radiodetection-Webseite). Das Gerät ist
nicht für Telefonleitungen mit Spannungen
über 280 V AC oder 400 V DC, und auch
nicht für Stromverteilungskreise
vorgesehen.
Fehlerspannungen geschützt, die in den
getesteten Leitungen auftreten können.
Schließen Sie das Gerät nicht an, wenn die
maximal zu erwartende Fehlerspannung
größer als 500 Volt ist.
www.radiodetection.com
9
