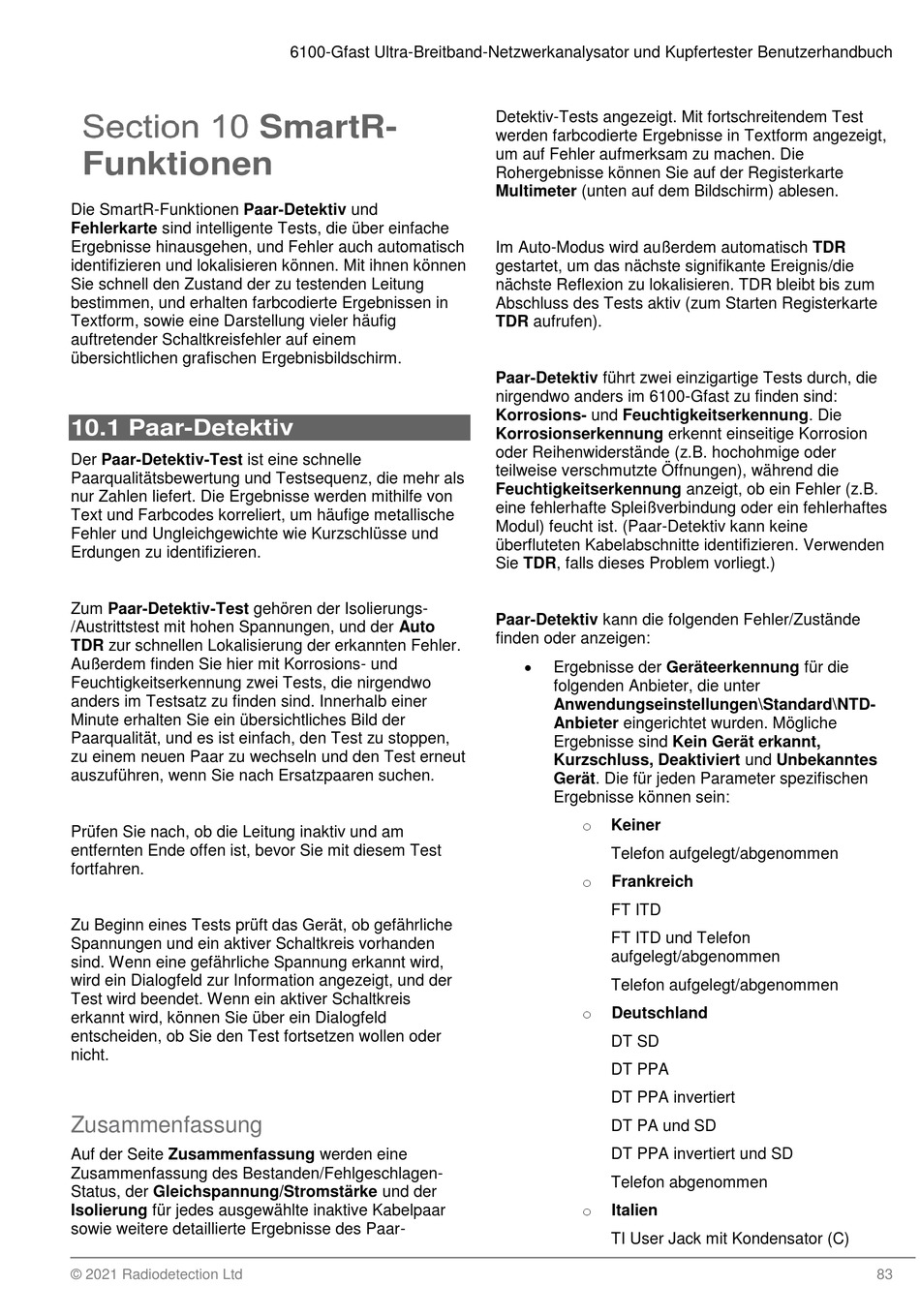

Funktionen
Die SmartR-Funktionen Paar-Detektiv und
Fehlerkarte sind intelligente Tests, die über einfache
Ergebnisse hinausgehen, und Fehler auch automatisch
identifizieren und lokalisieren können. Mit ihnen können
Sie schnell den Zustand der zu testenden Leitung
bestimmen, und erhalten farbcodierte Ergebnissen in
Textform, sowie eine Darstellung vieler häufig
auftretender Schaltkreisfehler auf einem
übersichtlichen grafischen Ergebnisbildschirm.
10.1 Paar-Detektiv
Der Paar-Detektiv-Test ist eine schnelle
Paarqualitätsbewertung und Testsequenz, die mehr als
nur Zahlen liefert. Die Ergebnisse werden mithilfe von
Text und Farbcodes korreliert, um häufige metallische
Fehler und Ungleichgewichte wie Kurzschlüsse und
Erdungen zu identifizieren.
Zum Paar-Detektiv-Test gehören der Isolierungs-
/Austrittstest mit hohen Spannungen, und der Auto
TDR zur schnellen Lokalisierung der erkannten Fehler.
Außerdem finden Sie hier mit Korrosions- und
Feuchtigkeitserkennung zwei Tests, die nirgendwo
anders im Testsatz zu finden sind. Innerhalb einer
Minute erhalten Sie ein übersichtliches Bild der
Paarqualität, und es ist einfach, den Test zu stoppen,
zu einem neuen Paar zu wechseln und den Test erneut
auszuführen, wenn Sie nach Ersatzpaaren suchen.
Prüfen Sie nach, ob die Leitung inaktiv und am
entfernten Ende offen ist, bevor Sie mit diesem Test
fortfahren.
Zu Beginn eines Tests prüft das Gerät, ob gefährliche
Spannungen und ein aktiver Schaltkreis vorhanden
sind. Wenn eine gefährliche Spannung erkannt wird,
wird ein Dialogfeld zur Information angezeigt, und der
Test wird beendet. Wenn ein aktiver Schaltkreis
erkannt wird, können Sie über ein Dialogfeld
entscheiden, ob Sie den Test fortsetzen wollen oder
nicht.
Zusammenfassung
Auf der Seite Zusammenfassung werden eine
Zusammenfassung des Bestanden/Fehlgeschlagen-
Status, der Gleichspannung/Stromstärke und der
Isolierung für jedes ausgewählte inaktive Kabelpaar
sowie weitere detaillierte Ergebnisse des Paar-
© 2021 Radiodetection Ltd
6100-Gfast Ultra-Breitband-Netzwerkanalysator und Kupfertester Benutzerhandbuch
SmartR-
Detektiv-Tests angezeigt. Mit fortschreitendem Test
werden farbcodierte Ergebnisse in Textform angezeigt,
um auf Fehler aufmerksam zu machen. Die
Rohergebnisse können Sie auf der Registerkarte
Multimeter (unten auf dem Bildschirm) ablesen.
Im Auto-Modus wird außerdem automatisch TDR
gestartet, um das nächste signifikante Ereignis/die
nächste Reflexion zu lokalisieren. TDR bleibt bis zum
Abschluss des Tests aktiv (zum Starten Registerkarte
TDR aufrufen).
Paar-Detektiv führt zwei einzigartige Tests durch, die
nirgendwo anders im 6100-Gfast zu finden sind:
Korrosions- und Feuchtigkeitserkennung. Die
Korrosionserkennung erkennt einseitige Korrosion
oder Reihenwiderstände (z.B. hochohmige oder
teilweise verschmutzte Öffnungen), während die
Feuchtigkeitserkennung anzeigt, ob ein Fehler (z.B.
eine fehlerhafte Spleißverbindung oder ein fehlerhaftes
Modul) feucht ist. (Paar-Detektiv kann keine
überfluteten Kabelabschnitte identifizieren. Verwenden
Sie TDR, falls dieses Problem vorliegt.)
Paar-Detektiv kann die folgenden Fehler/Zustände
finden oder anzeigen:
Ergebnisse der Geräteerkennung für die
folgenden Anbieter, die unter
Anwendungseinstellungen\Standard\NTD-
Anbieter eingerichtet wurden. Mögliche
Ergebnisse sind Kein Gerät erkannt,
Kurzschluss, Deaktiviert und Unbekanntes
Gerät. Die für jeden Parameter spezifischen
Ergebnisse können sein:
o
Keiner
Telefon aufgelegt/abgenommen
o
Frankreich
FT ITD
FT ITD und Telefon
aufgelegt/abgenommen
Telefon aufgelegt/abgenommen
o
Deutschland
DT SD
DT PPA
DT PPA invertiert
DT PA und SD
DT PPA invertiert und SD
Telefon abgenommen
o
Italien
TI User Jack mit Kondensator (C)
83
