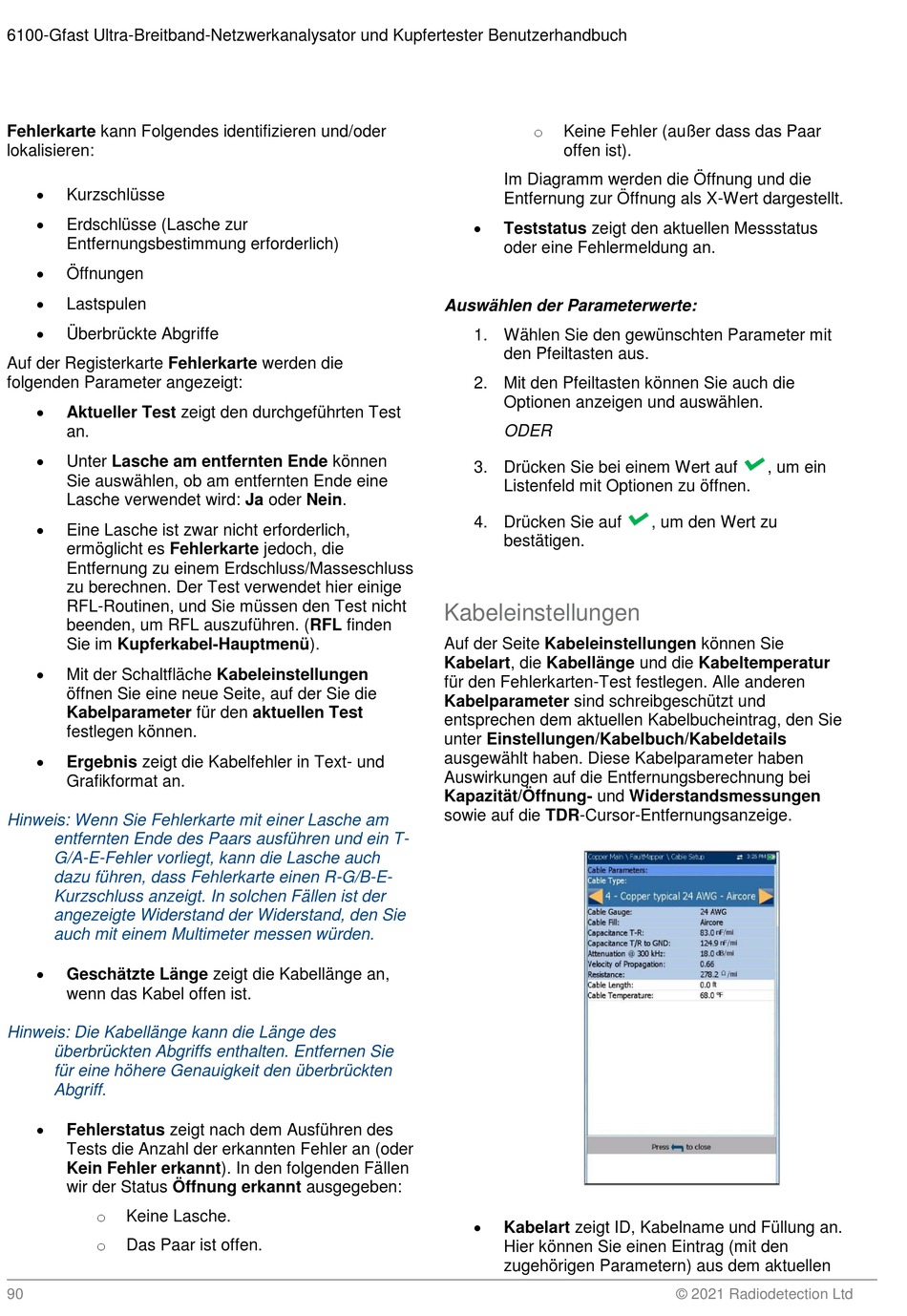

6100-Gfast Ultra-Breitband-Netzwerkanalysator und Kupfertester Benutzerhandbuch
Fehlerkarte kann Folgendes identifizieren und/oder
lokalisieren:

Kurzschlüsse

Erdschlüsse (Lasche zur
Entfernungsbestimmung erforderlich)

Öffnungen

Lastspulen

Überbrückte Abgriffe
Auf der Registerkarte Fehlerkarte werden die
folgenden Parameter angezeigt:

Aktueller Test zeigt den durchgeführten Test
an.

Unter Lasche am entfernten Ende können
Sie auswählen, ob am entfernten Ende eine
Lasche verwendet wird: Ja oder Nein.

Eine Lasche ist zwar nicht erforderlich,
ermöglicht es Fehlerkarte jedoch, die
Entfernung zu einem Erdschluss/Masseschluss
zu berechnen. Der Test verwendet hier einige
RFL-Routinen, und Sie müssen den Test nicht
beenden, um RFL auszuführen. (RFL finden
Sie im Kupferkabel-Hauptmenü).

Mit der Schaltfläche Kabeleinstellungen
öffnen Sie eine neue Seite, auf der Sie die
Kabelparameter für den aktuellen Test
festlegen können.

Ergebnis zeigt die Kabelfehler in Text- und
Grafikformat an.
Hinweis: Wenn Sie Fehlerkarte mit einer Lasche am
entfernten Ende des Paars ausführen und ein T-
G/A-E-Fehler vorliegt, kann die Lasche auch
dazu führen, dass Fehlerkarte einen R-G/B-E-
Kurzschluss anzeigt. In solchen Fällen ist der
angezeigte Widerstand der Widerstand, den Sie
auch mit einem Multimeter messen würden.

Geschätzte Länge zeigt die Kabellänge an,
wenn das Kabel offen ist.
Hinweis: Die Kabellänge kann die Länge des
überbrückten Abgriffs enthalten. Entfernen Sie
für eine höhere Genauigkeit den überbrückten
Abgriff.

Fehlerstatus zeigt nach dem Ausführen des
Tests die Anzahl der erkannten Fehler an (oder
Kein Fehler erkannt). In den folgenden Fällen
wir der Status Öffnung erkannt ausgegeben:
o
Keine Lasche.
o
Das Paar ist offen.
90
o
Keine Fehler (außer dass das Paar
offen ist).
Im Diagramm werden die Öffnung und die
Entfernung zur Öffnung als X-Wert dargestellt.

Teststatus zeigt den aktuellen Messstatus
oder eine Fehlermeldung an.
Auswählen der Parameterwerte:
1. Wählen Sie den gewünschten Parameter mit
den Pfeiltasten aus.
2. Mit den Pfeiltasten können Sie auch die
Optionen anzeigen und auswählen.
ODER
3. Drücken Sie bei einem Wert auf
Listenfeld mit Optionen zu öffnen.
4. Drücken Sie auf
bestätigen.

Kabeleinstellungen

Auf der Seite Kabeleinstellungen können Sie
Kabelart, die Kabellänge und die Kabeltemperatur
für den Fehlerkarten-Test festlegen. Alle anderen
Kabelparameter sind schreibgeschützt und
entsprechen dem aktuellen Kabelbucheintrag, den Sie
unter Einstellungen/Kabelbuch/Kabeldetails
ausgewählt haben. Diese Kabelparameter haben
Auswirkungen auf die Entfernungsberechnung bei
Kapazität/Öffnung- und Widerstandsmessungen
sowie auf die TDR-Cursor-Entfernungsanzeige.

Kabelart zeigt ID, Kabelname und Füllung an.
Hier können Sie einen Eintrag (mit den
zugehörigen Parametern) aus dem aktuellen
, um ein
, um den Wert zu
