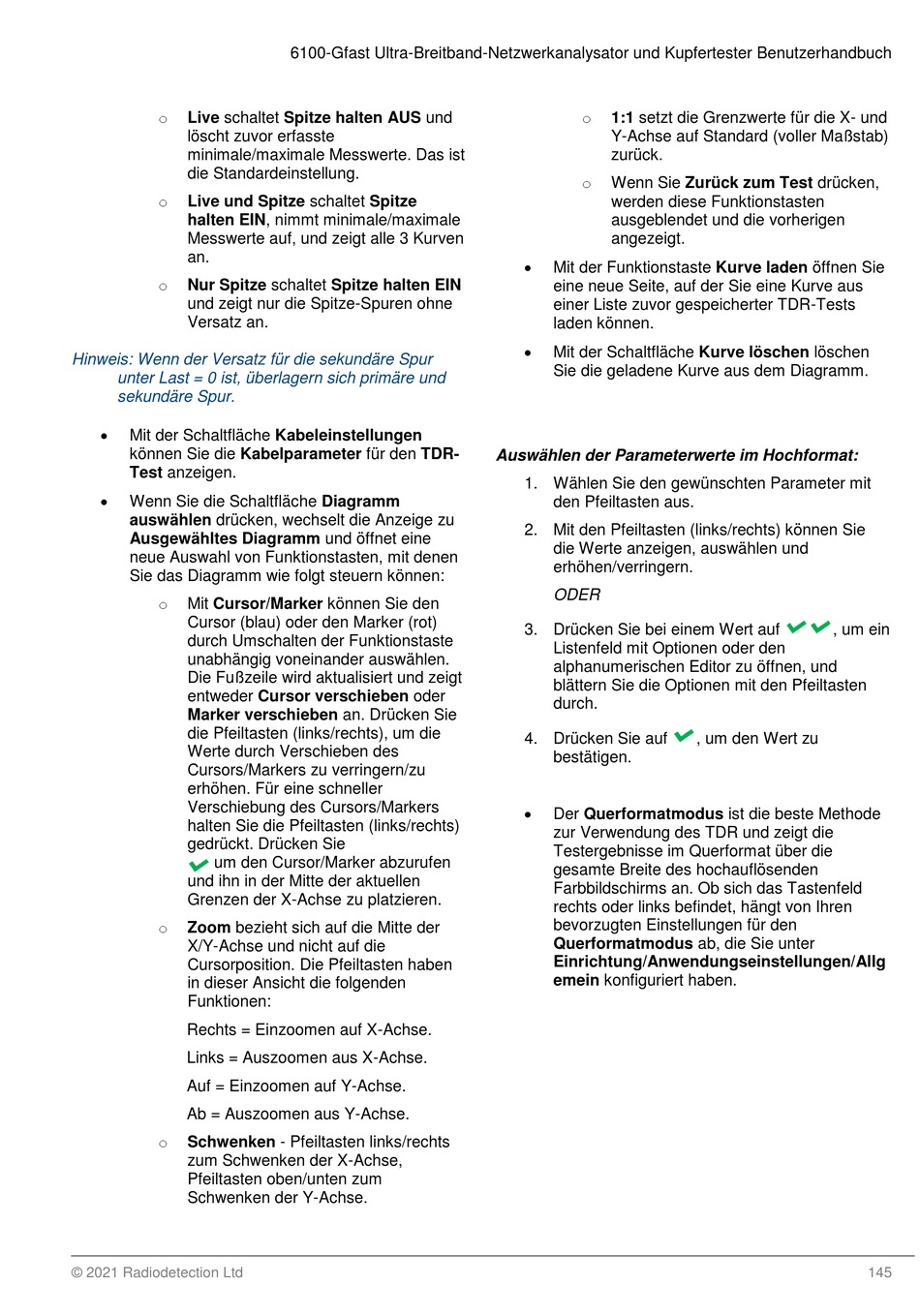

o
Live schaltet Spitze halten AUS und
löscht zuvor erfasste
minimale/maximale Messwerte. Das ist
die Standardeinstellung.
o
Live und Spitze schaltet Spitze
halten EIN, nimmt minimale/maximale
Messwerte auf, und zeigt alle 3 Kurven
an.
o
Nur Spitze schaltet Spitze halten EIN
und zeigt nur die Spitze-Spuren ohne
Versatz an.
Hinweis: Wenn der Versatz für die sekundäre Spur
unter Last = 0 ist, überlagern sich primäre und
sekundäre Spur.
Mit der Schaltfläche Kabeleinstellungen
können Sie die Kabelparameter für den TDR-
Test anzeigen.
Wenn Sie die Schaltfläche Diagramm
auswählen drücken, wechselt die Anzeige zu
Ausgewähltes Diagramm und öffnet eine
neue Auswahl von Funktionstasten, mit denen
Sie das Diagramm wie folgt steuern können:
o
Mit Cursor/Marker können Sie den
Cursor (blau) oder den Marker (rot)
durch Umschalten der Funktionstaste
unabhängig voneinander auswählen.
Die Fußzeile wird aktualisiert und zeigt
entweder Cursor verschieben oder
Marker verschieben an. Drücken Sie
die Pfeiltasten (links/rechts), um die
Werte durch Verschieben des
Cursors/Markers zu verringern/zu
erhöhen. Für eine schneller
Verschiebung des Cursors/Markers
halten Sie die Pfeiltasten (links/rechts)
gedrückt. Drücken Sie
um den Cursor/Marker abzurufen
und ihn in der Mitte der aktuellen
Grenzen der X-Achse zu platzieren.
o
Zoom bezieht sich auf die Mitte der
X/Y-Achse und nicht auf die
Cursorposition. Die Pfeiltasten haben
in dieser Ansicht die folgenden
Funktionen:
Rechts = Einzoomen auf X-Achse.
Links = Auszoomen aus X-Achse.
Auf = Einzoomen auf Y-Achse.
Ab = Auszoomen aus Y-Achse.
o
Schwenken - Pfeiltasten links/rechts
zum Schwenken der X-Achse,
Pfeiltasten oben/unten zum
Schwenken der Y-Achse.
© 2021 Radiodetection Ltd
6100-Gfast Ultra-Breitband-Netzwerkanalysator und Kupfertester Benutzerhandbuch
o
1:1 setzt die Grenzwerte für die X- und
Y-Achse auf Standard (voller Maßstab)
zurück.
o
Wenn Sie Zurück zum Test drücken,
werden diese Funktionstasten
ausgeblendet und die vorherigen
angezeigt.
Mit der Funktionstaste Kurve laden öffnen Sie
eine neue Seite, auf der Sie eine Kurve aus
einer Liste zuvor gespeicherter TDR-Tests
laden können.
Mit der Schaltfläche Kurve löschen löschen
Sie die geladene Kurve aus dem Diagramm.
Auswählen der Parameterwerte im Hochformat:
1. Wählen Sie den gewünschten Parameter mit
den Pfeiltasten aus.
2. Mit den Pfeiltasten (links/rechts) können Sie
die Werte anzeigen, auswählen und
erhöhen/verringern.
ODER
3. Drücken Sie bei einem Wert auf
Listenfeld mit Optionen oder den
alphanumerischen Editor zu öffnen, und
blättern Sie die Optionen mit den Pfeiltasten
durch.
4. Drücken Sie auf
bestätigen.
Der Querformatmodus ist die beste Methode
zur Verwendung des TDR und zeigt die
Testergebnisse im Querformat über die
gesamte Breite des hochauflösenden
Farbbildschirms an. Ob sich das Tastenfeld
rechts oder links befindet, hängt von Ihren
bevorzugten Einstellungen für den
Querformatmodus ab, die Sie unter
Einrichtung/Anwendungseinstellungen/Allg
emein konfiguriert haben.
, um ein
, um den Wert zu
145
