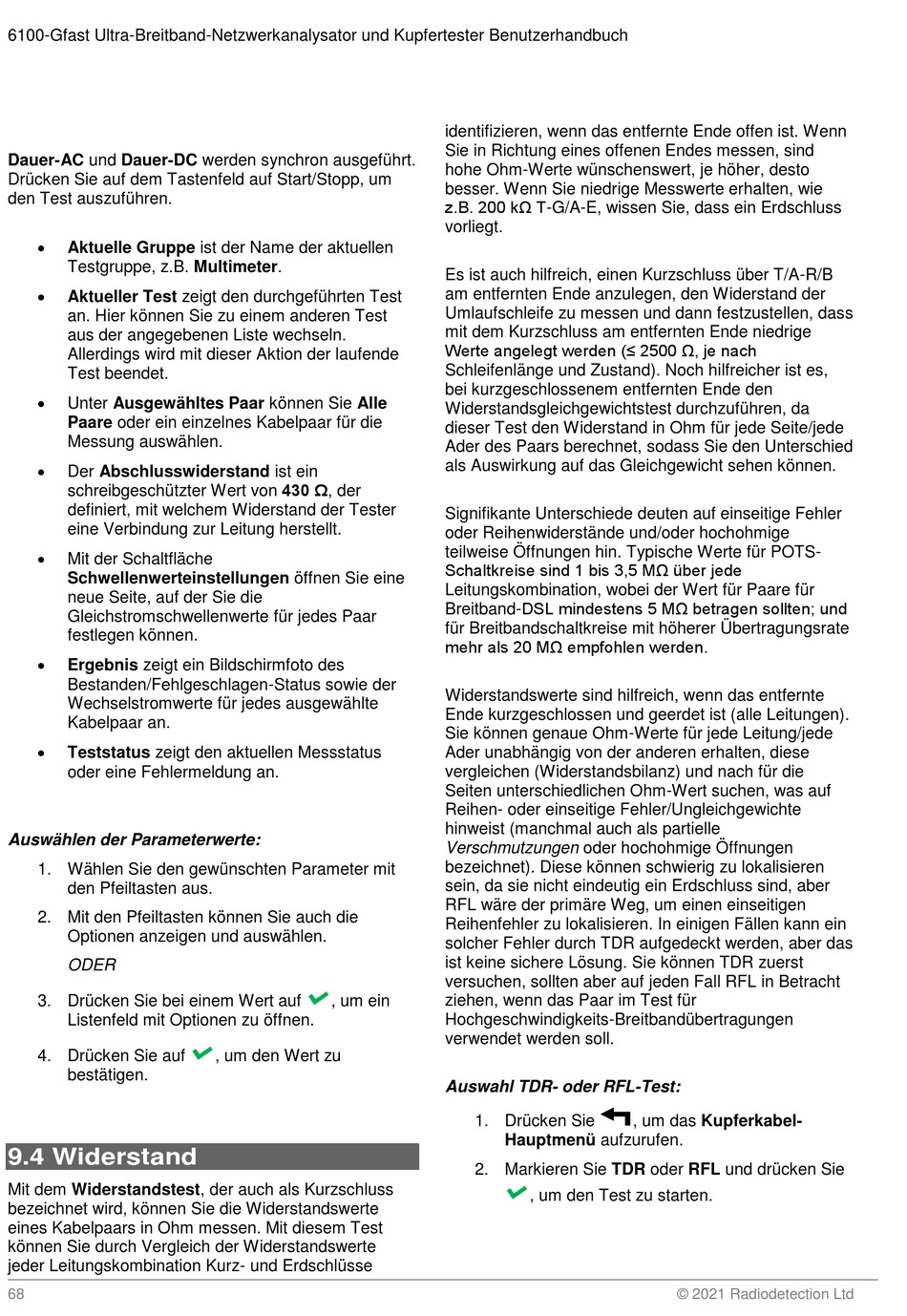

6100-Gfast Ultra-Breitband-Netzwerkanalysator und Kupfertester Benutzerhandbuch
Dauer-AC und Dauer-DC werden synchron ausgeführt.
Drücken Sie auf dem Tastenfeld auf Start/Stopp, um
den Test auszuführen.
Aktuelle Gruppe ist der Name der aktuellen
Testgruppe, z.B. Multimeter.
Aktueller Test zeigt den durchgeführten Test
an. Hier können Sie zu einem anderen Test
aus der angegebenen Liste wechseln.
Allerdings wird mit dieser Aktion der laufende
Test beendet.
Unter Ausgewähltes Paar können Sie Alle
Paare oder ein einzelnes Kabelpaar für die
Messung auswählen.
Der Abschlusswiderstand ist ein
schreibgeschützter Wert von 430 Ω, der
definiert, mit welchem Widerstand der Tester
eine Verbindung zur Leitung herstellt.
Mit der Schaltfläche
Schwellenwerteinstellungen öffnen Sie eine
neue Seite, auf der Sie die
Gleichstromschwellenwerte für jedes Paar
festlegen können.
Ergebnis zeigt ein Bildschirmfoto des
Bestanden/Fehlgeschlagen-Status sowie der
Wechselstromwerte für jedes ausgewählte
Kabelpaar an.
Teststatus zeigt den aktuellen Messstatus
oder eine Fehlermeldung an.
Auswählen der Parameterwerte:
1. Wählen Sie den gewünschten Parameter mit
den Pfeiltasten aus.
2. Mit den Pfeiltasten können Sie auch die
Optionen anzeigen und auswählen.
ODER
3. Drücken Sie bei einem Wert auf
Listenfeld mit Optionen zu öffnen.
4. Drücken Sie auf
bestätigen.
9.4 Widerstand
Mit dem Widerstandstest, der auch als Kurzschluss
bezeichnet wird, können Sie die Widerstandswerte
eines Kabelpaars in Ohm messen. Mit diesem Test
können Sie durch Vergleich der Widerstandswerte
jeder Leitungskombination Kurz- und Erdschlüsse
68
, um ein
, um den Wert zu
identifizieren, wenn das entfernte Ende offen ist. Wenn
Sie in Richtung eines offenen Endes messen, sind
hohe Ohm-Werte wünschenswert, je höher, desto
besser. Wenn Sie niedrige Messwerte erhalten, wie
z.B. 200 kΩ T-G/A-E, wissen Sie, dass ein Erdschluss
vorliegt.
Es ist auch hilfreich, einen Kurzschluss über T/A-R/B
am entfernten Ende anzulegen, den Widerstand der
Umlaufschleife zu messen und dann festzustellen, dass
mit dem Kurzschluss am entfernten Ende niedrige
Werte angelegt werden (≤ 2500 Ω, je nach
Schleifenlänge und Zustand). Noch hilfreicher ist es,
bei kurzgeschlossenem entfernten Ende den
Widerstandsgleichgewichtstest durchzuführen, da
dieser Test den Widerstand in Ohm für jede Seite/jede
Ader des Paars berechnet, sodass Sie den Unterschied
als Auswirkung auf das Gleichgewicht sehen können.
Signifikante Unterschiede deuten auf einseitige Fehler
oder Reihenwiderstände und/oder hochohmige
teilweise Öffnungen hin. Typische Werte für POTS-
Schaltkreise sind 1 bis 3,5 MΩ über jede
Leitungskombination, wobei der Wert für Paare für
Breitband-DSL mindestens 5 MΩ betragen sollten; und
für Breitbandschaltkreise mit höherer Übertragungsrate
mehr als 20 MΩ empfohlen werden.
Widerstandswerte sind hilfreich, wenn das entfernte
Ende kurzgeschlossen und geerdet ist (alle Leitungen).
Sie können genaue Ohm-Werte für jede Leitung/jede
Ader unabhängig von der anderen erhalten, diese
vergleichen (Widerstandsbilanz) und nach für die
Seiten unterschiedlichen Ohm-Wert suchen, was auf
Reihen- oder einseitige Fehler/Ungleichgewichte
hinweist (manchmal auch als partielle
Verschmutzungen oder hochohmige Öffnungen
bezeichnet). Diese können schwierig zu lokalisieren
sein, da sie nicht eindeutig ein Erdschluss sind, aber
RFL wäre der primäre Weg, um einen einseitigen
Reihenfehler zu lokalisieren. In einigen Fällen kann ein
solcher Fehler durch TDR aufgedeckt werden, aber das
ist keine sichere Lösung. Sie können TDR zuerst
versuchen, sollten aber auf jeden Fall RFL in Betracht
ziehen, wenn das Paar im Test für
Hochgeschwindigkeits-Breitbandübertragungen
verwendet werden soll.
Auswahl TDR- oder RFL-Test:
1. Drücken Sie
Hauptmenü aufzurufen.
2. Markieren Sie TDR oder RFL und drücken Sie
, um den Test zu starten.
, um das Kupferkabel-
