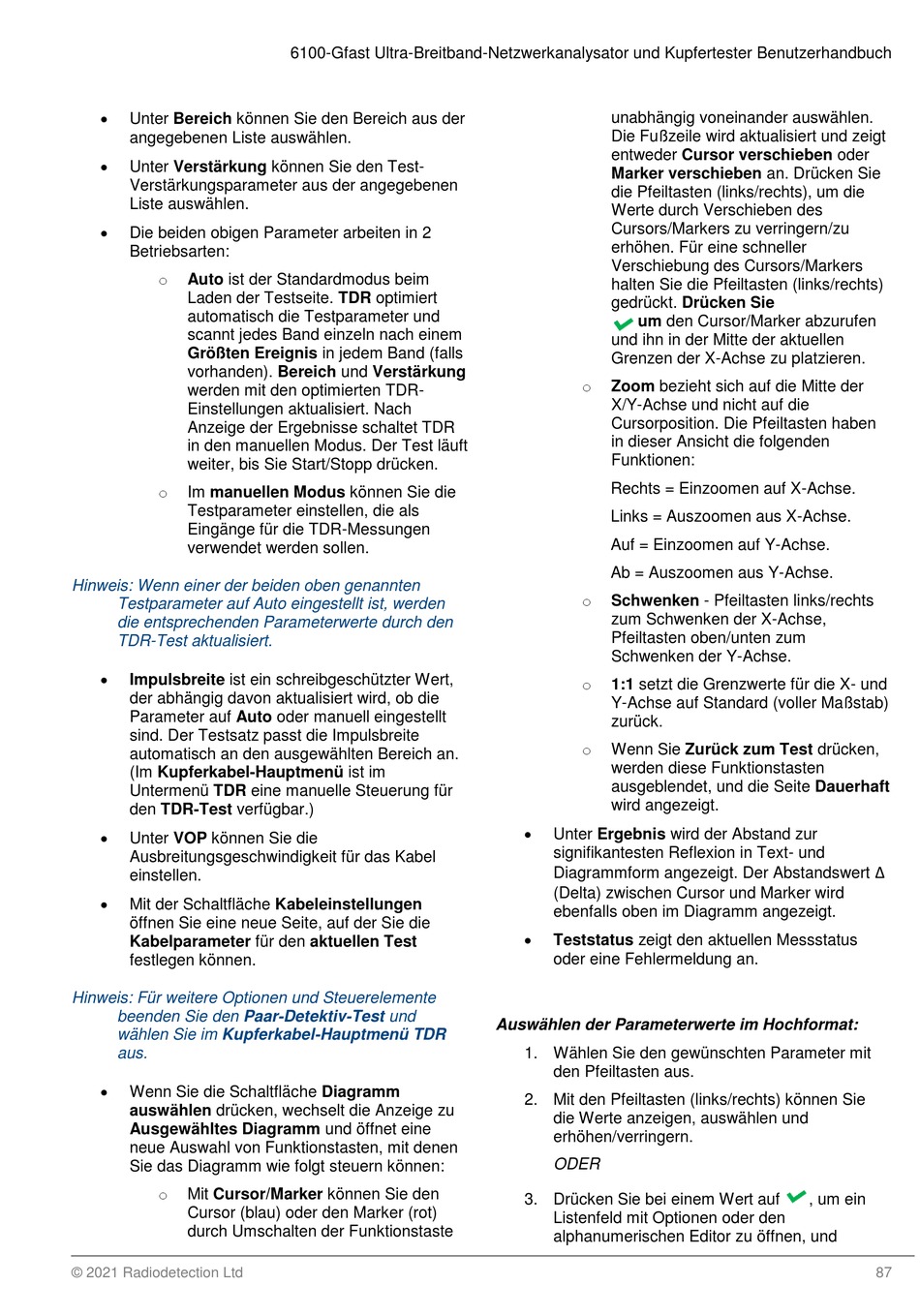

Unter Bereich können Sie den Bereich aus der
angegebenen Liste auswählen.
Unter Verstärkung können Sie den Test-
Verstärkungsparameter aus der angegebenen
Liste auswählen.
Die beiden obigen Parameter arbeiten in 2
Betriebsarten:
o
Auto ist der Standardmodus beim
Laden der Testseite. TDR optimiert
automatisch die Testparameter und
scannt jedes Band einzeln nach einem
Größten Ereignis in jedem Band (falls
vorhanden). Bereich und Verstärkung
werden mit den optimierten TDR-
Einstellungen aktualisiert. Nach
Anzeige der Ergebnisse schaltet TDR
in den manuellen Modus. Der Test läuft
weiter, bis Sie Start/Stopp drücken.
o
Im manuellen Modus können Sie die
Testparameter einstellen, die als
Eingänge für die TDR-Messungen
verwendet werden sollen.
Hinweis: Wenn einer der beiden oben genannten
Testparameter auf Auto eingestellt ist, werden
die entsprechenden Parameterwerte durch den
TDR-Test aktualisiert.
Impulsbreite ist ein schreibgeschützter Wert,
der abhängig davon aktualisiert wird, ob die
Parameter auf Auto oder manuell eingestellt
sind. Der Testsatz passt die Impulsbreite
automatisch an den ausgewählten Bereich an.
(Im Kupferkabel-Hauptmenü ist im
Untermenü TDR eine manuelle Steuerung für
den TDR-Test verfügbar.)
Unter VOP können Sie die
Ausbreitungsgeschwindigkeit für das Kabel
einstellen.
Mit der Schaltfläche Kabeleinstellungen
öffnen Sie eine neue Seite, auf der Sie die
Kabelparameter für den aktuellen Test
festlegen können.
Hinweis: Für weitere Optionen und Steuerelemente
beenden Sie den Paar-Detektiv-Test und
wählen Sie im Kupferkabel-Hauptmenü TDR
aus.
Wenn Sie die Schaltfläche Diagramm
auswählen drücken, wechselt die Anzeige zu
Ausgewähltes Diagramm und öffnet eine
neue Auswahl von Funktionstasten, mit denen
Sie das Diagramm wie folgt steuern können:
o
Mit Cursor/Marker können Sie den
Cursor (blau) oder den Marker (rot)
durch Umschalten der Funktionstaste
© 2021 Radiodetection Ltd
6100-Gfast Ultra-Breitband-Netzwerkanalysator und Kupfertester Benutzerhandbuch
unabhängig voneinander auswählen.
Die Fußzeile wird aktualisiert und zeigt
entweder Cursor verschieben oder
Marker verschieben an. Drücken Sie
die Pfeiltasten (links/rechts), um die
Werte durch Verschieben des
Cursors/Markers zu verringern/zu
erhöhen. Für eine schneller
Verschiebung des Cursors/Markers
halten Sie die Pfeiltasten (links/rechts)
gedrückt. Drücken Sie
um den Cursor/Marker abzurufen
und ihn in der Mitte der aktuellen
Grenzen der X-Achse zu platzieren.
o
Zoom bezieht sich auf die Mitte der
X/Y-Achse und nicht auf die
Cursorposition. Die Pfeiltasten haben
in dieser Ansicht die folgenden
Funktionen:
Rechts = Einzoomen auf X-Achse.
Links = Auszoomen aus X-Achse.
Auf = Einzoomen auf Y-Achse.
Ab = Auszoomen aus Y-Achse.
o
Schwenken - Pfeiltasten links/rechts
zum Schwenken der X-Achse,
Pfeiltasten oben/unten zum
Schwenken der Y-Achse.
o
1:1 setzt die Grenzwerte für die X- und
Y-Achse auf Standard (voller Maßstab)
zurück.
o
Wenn Sie Zurück zum Test drücken,
werden diese Funktionstasten
ausgeblendet, und die Seite Dauerhaft
wird angezeigt.
Unter Ergebnis wird der Abstand zur
signifikantesten Reflexion in Text- und
Diagrammform angezeigt. Der Abstandswert
(Delta) zwischen Cursor und Marker wird
ebenfalls oben im Diagramm angezeigt.
Teststatus zeigt den aktuellen Messstatus
oder eine Fehlermeldung an.
Auswählen der Parameterwerte im Hochformat:
1. Wählen Sie den gewünschten Parameter mit
den Pfeiltasten aus.
2. Mit den Pfeiltasten (links/rechts) können Sie
die Werte anzeigen, auswählen und
erhöhen/verringern.
ODER
3. Drücken Sie bei einem Wert auf
Listenfeld mit Optionen oder den
alphanumerischen Editor zu öffnen, und
Δ
, um ein
87
