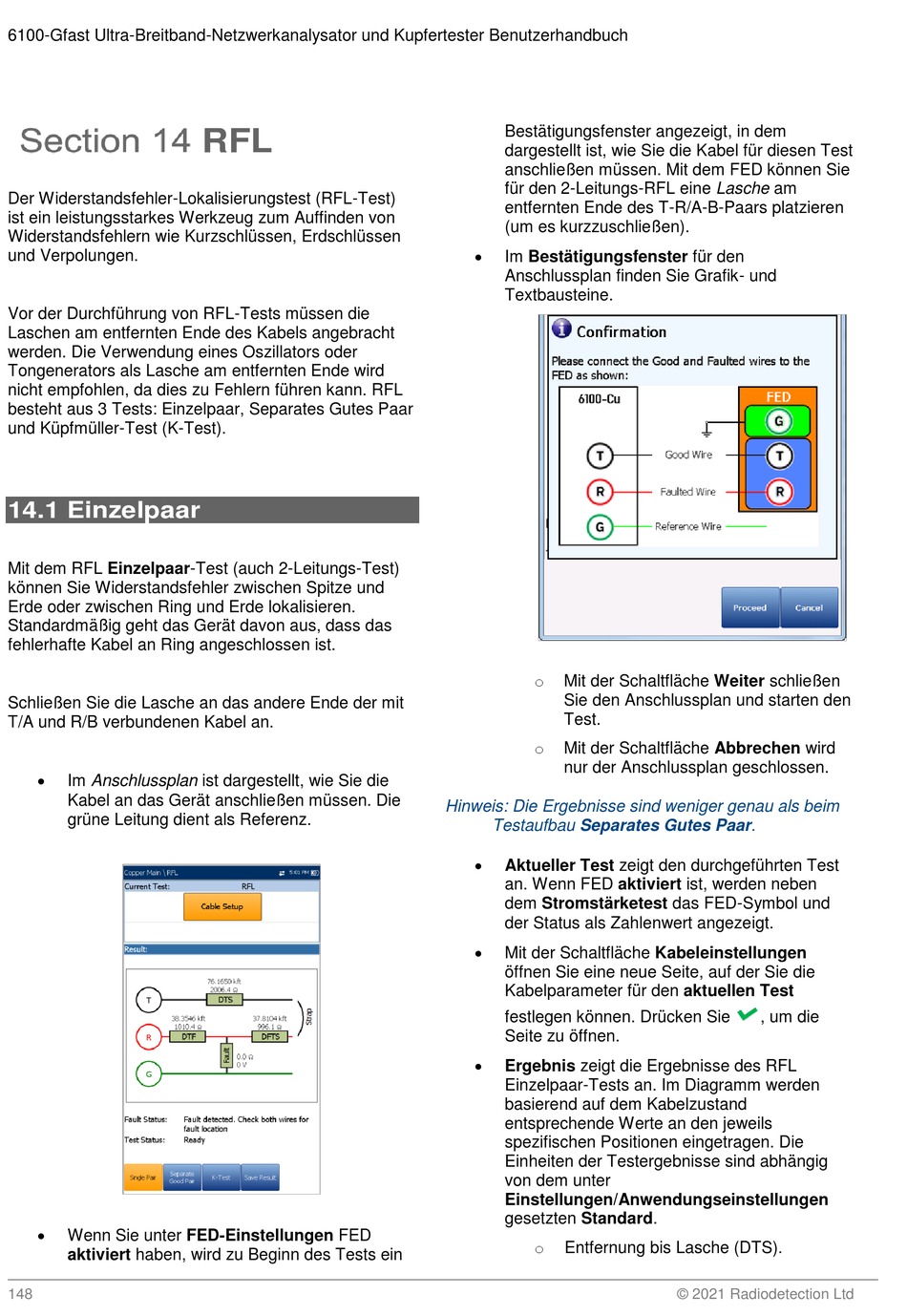

6100-Gfast Ultra-Breitband-Netzwerkanalysator und Kupfertester Benutzerhandbuch
Der Widerstandsfehler-Lokalisierungstest (RFL-Test)
ist ein leistungsstarkes Werkzeug zum Auffinden von
Widerstandsfehlern wie Kurzschlüssen, Erdschlüssen
und Verpolungen.
Vor der Durchführung von RFL-Tests müssen die
Laschen am entfernten Ende des Kabels angebracht
werden. Die Verwendung eines Oszillators oder
Tongenerators als Lasche am entfernten Ende wird
nicht empfohlen, da dies zu Fehlern führen kann. RFL
besteht aus 3 Tests: Einzelpaar, Separates Gutes Paar
und Küpfmüller-Test (K-Test).

14.1 Einzelpaar

Mit dem RFL Einzelpaar-Test (auch 2-Leitungs-Test)
können Sie Widerstandsfehler zwischen Spitze und
Erde oder zwischen Ring und Erde lokalisieren.
Standardmäßig geht das Gerät davon aus, dass das
fehlerhafte Kabel an Ring angeschlossen ist.
Schließen Sie die Lasche an das andere Ende der mit
T/A und R/B verbundenen Kabel an.

Im Anschlussplan ist dargestellt, wie Sie die
Kabel an das Gerät anschließen müssen. Die
grüne Leitung dient als Referenz.

Wenn Sie unter FED-Einstellungen FED
aktiviert haben, wird zu Beginn des Tests ein
148

RFL

Bestätigungsfenster angezeigt, in dem
dargestellt ist, wie Sie die Kabel für diesen Test
anschließen müssen. Mit dem FED können Sie
für den 2-Leitungs-RFL eine Lasche am
entfernten Ende des T-R/A-B-Paars platzieren
(um es kurzzuschließen).

Im Bestätigungsfenster für den
Anschlussplan finden Sie Grafik- und
Textbausteine.
o
Mit der Schaltfläche Weiter schließen
Sie den Anschlussplan und starten den
Test.
o
Mit der Schaltfläche Abbrechen wird
nur der Anschlussplan geschlossen.
Hinweis: Die Ergebnisse sind weniger genau als beim
Testaufbau Separates Gutes Paar.

Aktueller Test zeigt den durchgeführten Test
an. Wenn FED aktiviert ist, werden neben
dem Stromstärketest das FED-Symbol und
der Status als Zahlenwert angezeigt.

Mit der Schaltfläche Kabeleinstellungen
öffnen Sie eine neue Seite, auf der Sie die
Kabelparameter für den aktuellen Test
festlegen können. Drücken Sie
Seite zu öffnen.

Ergebnis zeigt die Ergebnisse des RFL
Einzelpaar-Tests an. Im Diagramm werden
basierend auf dem Kabelzustand
entsprechende Werte an den jeweils
spezifischen Positionen eingetragen. Die
Einheiten der Testergebnisse sind abhängig
von dem unter
Einstellungen/Anwendungseinstellungen
gesetzten Standard.
o
Entfernung bis Lasche (DTS).
, um die
