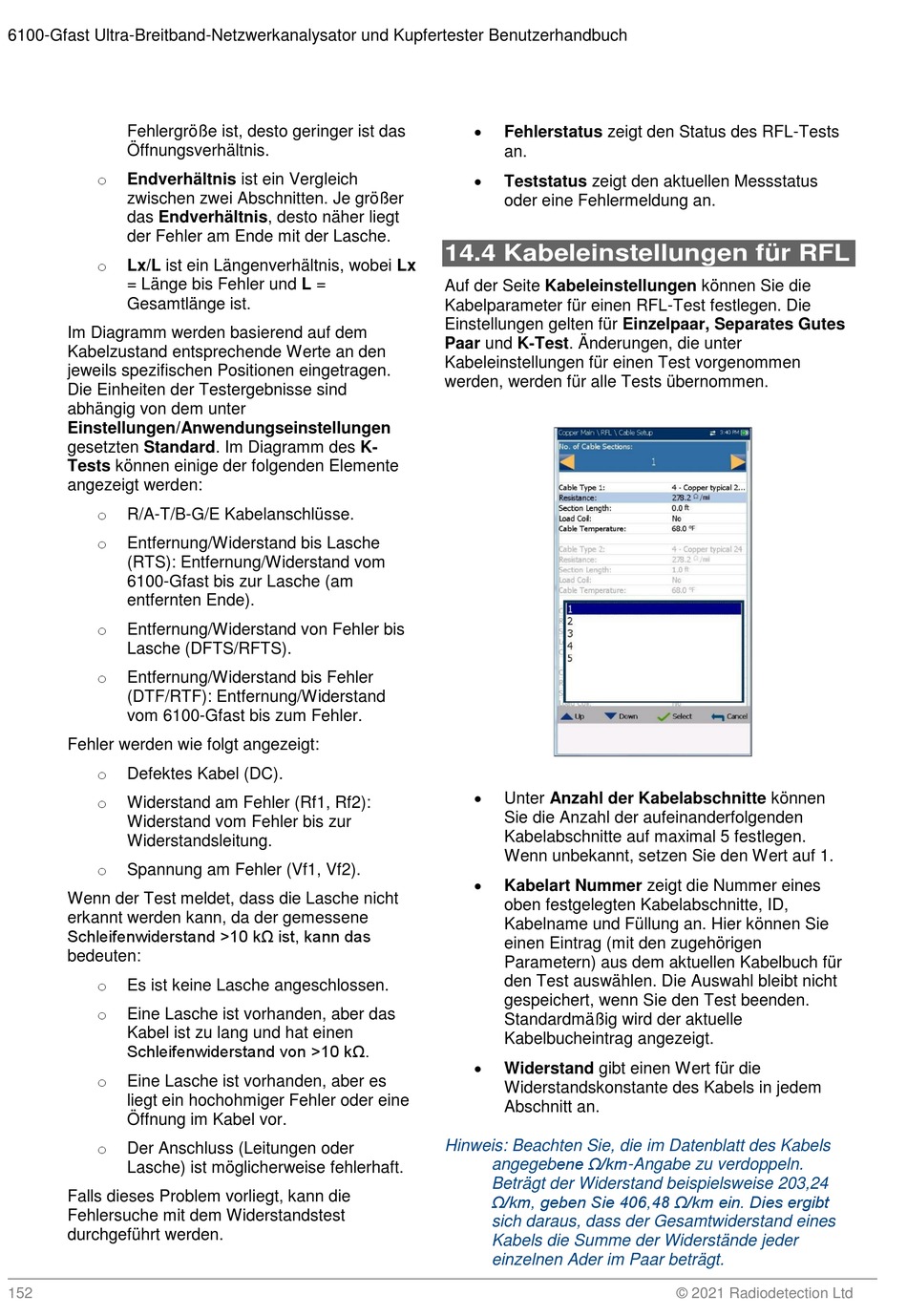

6100-Gfast Ultra-Breitband-Netzwerkanalysator und Kupfertester Benutzerhandbuch
Fehlergröße ist, desto geringer ist das
Öffnungsverhältnis.
o
Endverhältnis ist ein Vergleich
zwischen zwei Abschnitten. Je größer
das Endverhältnis, desto näher liegt
der Fehler am Ende mit der Lasche.
o
Lx/L ist ein Längenverhältnis, wobei Lx
= Länge bis Fehler und L =
Gesamtlänge ist.
Im Diagramm werden basierend auf dem
Kabelzustand entsprechende Werte an den
jeweils spezifischen Positionen eingetragen.
Die Einheiten der Testergebnisse sind
abhängig von dem unter
Einstellungen/Anwendungseinstellungen
gesetzten Standard. Im Diagramm des K-
Tests können einige der folgenden Elemente
angezeigt werden:
o
R/A-T/B-G/E Kabelanschlüsse.
o
Entfernung/Widerstand bis Lasche
(RTS): Entfernung/Widerstand vom
6100-Gfast bis zur Lasche (am
entfernten Ende).
o
Entfernung/Widerstand von Fehler bis
Lasche (DFTS/RFTS).
o
Entfernung/Widerstand bis Fehler
(DTF/RTF): Entfernung/Widerstand
vom 6100-Gfast bis zum Fehler.
Fehler werden wie folgt angezeigt:
o
Defektes Kabel (DC).
o
Widerstand am Fehler (Rf1, Rf2):
Widerstand vom Fehler bis zur
Widerstandsleitung.
o
Spannung am Fehler (Vf1, Vf2).
Wenn der Test meldet, dass die Lasche nicht
erkannt werden kann, da der gemessene
Schleifenwiderstand >10 kΩ ist, kann das
bedeuten:
o
Es ist keine Lasche angeschlossen.
o
Eine Lasche ist vorhanden, aber das
Kabel ist zu lang und hat einen
Schleifenwiderstand von >10 kΩ.
o
Eine Lasche ist vorhanden, aber es
liegt ein hochohmiger Fehler oder eine
Öffnung im Kabel vor.
o
Der Anschluss (Leitungen oder
Lasche) ist möglicherweise fehlerhaft.
Falls dieses Problem vorliegt, kann die
Fehlersuche mit dem Widerstandstest
durchgeführt werden.
152
Fehlerstatus zeigt den Status des RFL-Tests
an.
Teststatus zeigt den aktuellen Messstatus
oder eine Fehlermeldung an.
14.4 Kabeleinstellungen für RFL
Auf der Seite Kabeleinstellungen können Sie die
Kabelparameter für einen RFL-Test festlegen. Die
Einstellungen gelten für Einzelpaar, Separates Gutes
Paar und K-Test. Änderungen, die unter
Kabeleinstellungen für einen Test vorgenommen
werden, werden für alle Tests übernommen.
Unter Anzahl der Kabelabschnitte können
Sie die Anzahl der aufeinanderfolgenden
Kabelabschnitte auf maximal 5 festlegen.
Wenn unbekannt, setzen Sie den Wert auf 1.
Kabelart Nummer zeigt die Nummer eines
oben festgelegten Kabelabschnitte, ID,
Kabelname und Füllung an. Hier können Sie
einen Eintrag (mit den zugehörigen
Parametern) aus dem aktuellen Kabelbuch für
den Test auswählen. Die Auswahl bleibt nicht
gespeichert, wenn Sie den Test beenden.
Standardmäßig wird der aktuelle
Kabelbucheintrag angezeigt.
Widerstand gibt einen Wert für die
Widerstandskonstante des Kabels in jedem
Abschnitt an.
Hinweis: Beachten Sie, die im Datenblatt des Kabels
angegebene Ω/km-Angabe zu verdoppeln.
Beträgt der Widerstand beispielsweise 203,24
Ω/km, geben Sie 406,48 Ω/km ein. Dies ergibt
sich daraus, dass der Gesamtwiderstand eines
Kabels die Summe der Widerstände jeder
einzelnen Ader im Paar beträgt.
© 2021 Radiodetection Ltd
