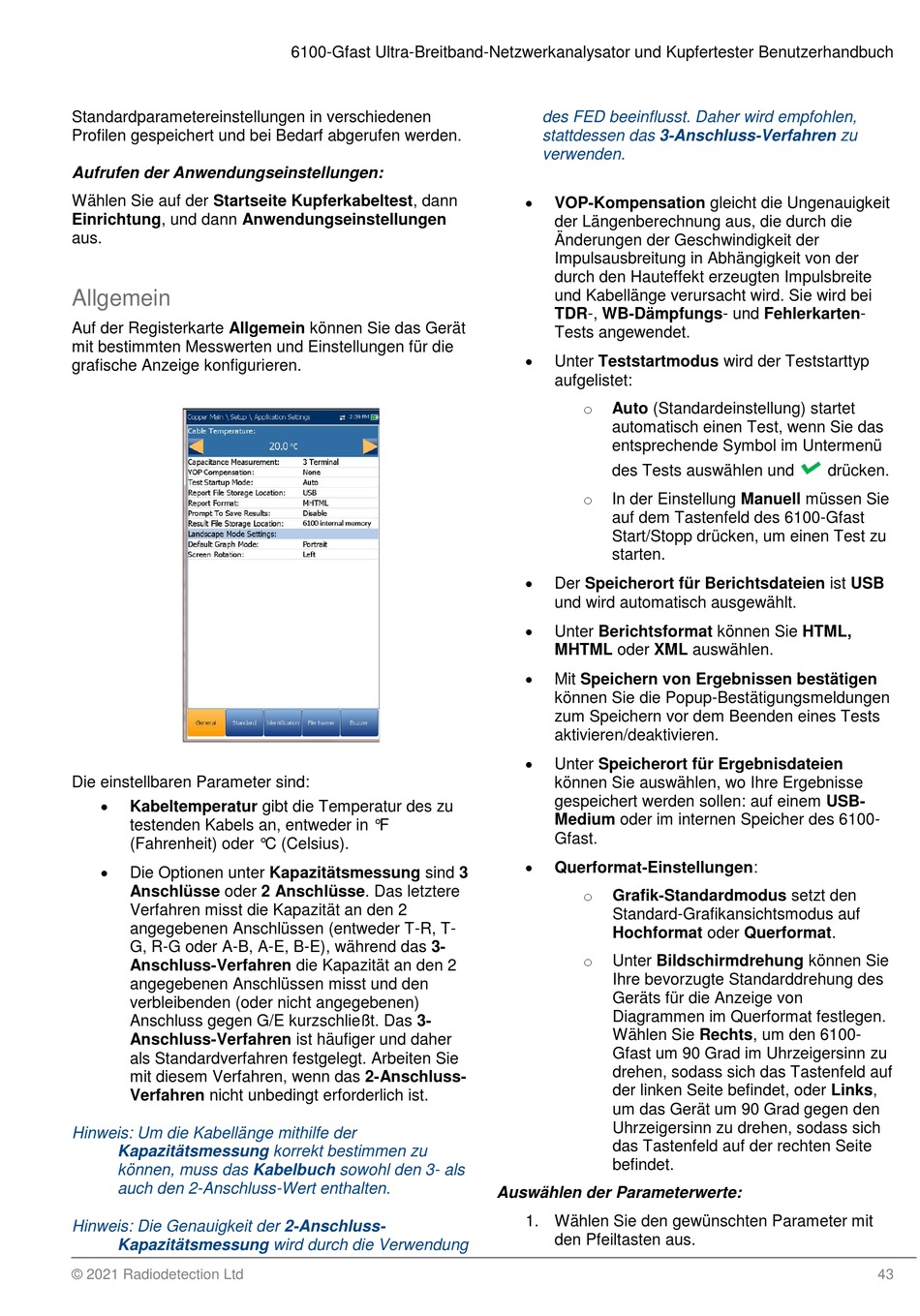

Standardparametereinstellungen in verschiedenen
Profilen gespeichert und bei Bedarf abgerufen werden.
Aufrufen der Anwendungseinstellungen:
Wählen Sie auf der Startseite Kupferkabeltest, dann
Einrichtung, und dann Anwendungseinstellungen
aus.

Allgemein

Auf der Registerkarte Allgemein können Sie das Gerät
mit bestimmten Messwerten und Einstellungen für die
grafische Anzeige konfigurieren.
Die einstellbaren Parameter sind:

Kabeltemperatur gibt die Temperatur des zu
testenden Kabels an, entweder in °F
(Fahrenheit) oder °C (Celsius).

Die Optionen unter Kapazitätsmessung sind 3
Anschlüsse oder 2 Anschlüsse. Das letztere
Verfahren misst die Kapazität an den 2
angegebenen Anschlüssen (entweder T-R, T-
G, R-G oder A-B, A-E, B-E), während das 3-
Anschluss-Verfahren die Kapazität an den 2
angegebenen Anschlüssen misst und den
verbleibenden (oder nicht angegebenen)
Anschluss gegen G/E kurzschließt. Das 3-
Anschluss-Verfahren ist häufiger und daher
als Standardverfahren festgelegt. Arbeiten Sie
mit diesem Verfahren, wenn das 2-Anschluss-
Verfahren nicht unbedingt erforderlich ist.
Hinweis: Um die Kabellänge mithilfe der
Kapazitätsmessung korrekt bestimmen zu
können, muss das Kabelbuch sowohl den 3- als
auch den 2-Anschluss-Wert enthalten.
Hinweis: Die Genauigkeit der 2-Anschluss-
Kapazitätsmessung wird durch die Verwendung
© 2021 Radiodetection Ltd
6100-Gfast Ultra-Breitband-Netzwerkanalysator und Kupfertester Benutzerhandbuch
des FED beeinflusst. Daher wird empfohlen,
stattdessen das 3-Anschluss-Verfahren zu
verwenden.

VOP-Kompensation gleicht die Ungenauigkeit
der Längenberechnung aus, die durch die
Änderungen der Geschwindigkeit der
Impulsausbreitung in Abhängigkeit von der
durch den Hauteffekt erzeugten Impulsbreite
und Kabellänge verursacht wird. Sie wird bei
TDR-, WB-Dämpfungs- und Fehlerkarten-
Tests angewendet.

Unter Teststartmodus wird der Teststarttyp
aufgelistet:
o
Auto (Standardeinstellung) startet
automatisch einen Test, wenn Sie das
entsprechende Symbol im Untermenü
des Tests auswählen und
o
In der Einstellung Manuell müssen Sie
auf dem Tastenfeld des 6100-Gfast
Start/Stopp drücken, um einen Test zu
starten.

Der Speicherort für Berichtsdateien ist USB
und wird automatisch ausgewählt.

Unter Berichtsformat können Sie HTML,
MHTML oder XML auswählen.

Mit Speichern von Ergebnissen bestätigen
können Sie die Popup-Bestätigungsmeldungen
zum Speichern vor dem Beenden eines Tests
aktivieren/deaktivieren.

Unter Speicherort für Ergebnisdateien
können Sie auswählen, wo Ihre Ergebnisse
gespeichert werden sollen: auf einem USB-
Medium oder im internen Speicher des 6100-
Gfast.

Querformat-Einstellungen:
o
Grafik-Standardmodus setzt den
Standard-Grafikansichtsmodus auf
Hochformat oder Querformat.
o
Unter Bildschirmdrehung können Sie
Ihre bevorzugte Standarddrehung des
Geräts für die Anzeige von
Diagrammen im Querformat festlegen.
Wählen Sie Rechts, um den 6100-
Gfast um 90 Grad im Uhrzeigersinn zu
drehen, sodass sich das Tastenfeld auf
der linken Seite befindet, oder Links,
um das Gerät um 90 Grad gegen den
Uhrzeigersinn zu drehen, sodass sich
das Tastenfeld auf der rechten Seite
befindet.
Auswählen der Parameterwerte:
1. Wählen Sie den gewünschten Parameter mit
den Pfeiltasten aus.
drücken.
